電弧(Electric Arc)相關的問題是我們經常會收到的客戶咨詢內容之一。下面為各位講解一下菊水產品是如何對應電弧放電的。

什么是電弧放電？

由于陰極區與陽極區所產生的電勢差，從而導致氣體中出現絕緣擊穿，發生氣體放電的現象。

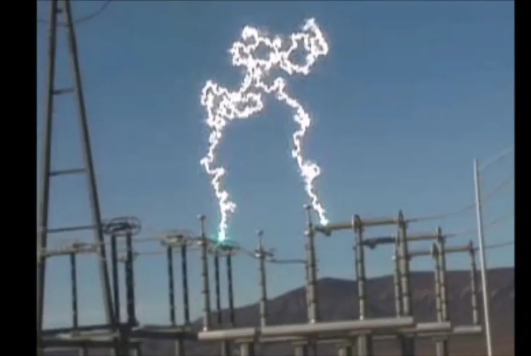

如上圖所示，電弧是一束質量很輕的游離態氣體，在外力作用下很易彎曲、變形。(電弧內容說明取自百度百科) 雖然圖片中電弧放電是出現在了發電所，但是這種現象也會在基板的設計開發時發生?；灏l(fā)生電弧放電的原因也有很多，例如由于基板上的端子距離近，并且端子間的電勢差較大時、或電流容易通過時(充滿瓦斯環境等)，都可能會發生電弧放電。

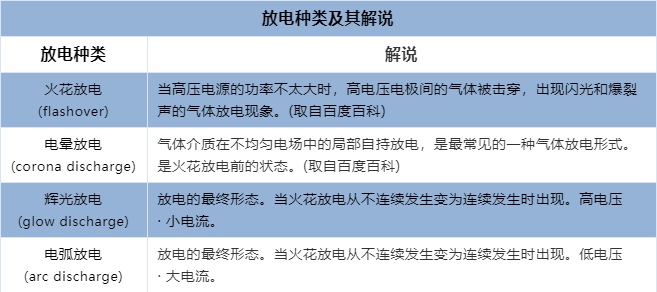

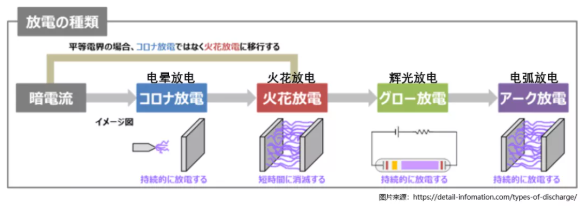

當進行生產與開發研究時的耐電壓測試 · 絕緣電阻測試時，經常會有客戶咨詢，菊水的產品是否具有 「Flashover電弧檢測功能？」對于這個提問，其實客戶在這里詢問到的「電弧放電」分為了好幾個種類。具體請參考以下表格。

而剛剛說到的「電弧檢測功能」對于像菊水一樣的測量儀器制造商來說，通常指的是「火花放電」。

那么菊水的TOS9300系列是否具有電弧放電檢測功能呢？

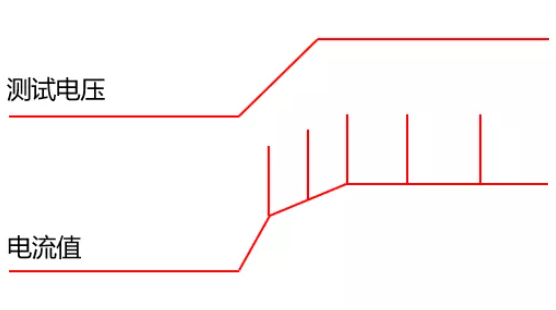

菊水的電器安全標準測試多功能分析儀TOS9300系列可以通過高響應速度而實現火花放電的檢測。當發生火花放電的瞬間會產生電流。下圖為發生火花時的示意圖。電流值的波尖部分顯示的則是火花放電與電弧放電的部分。

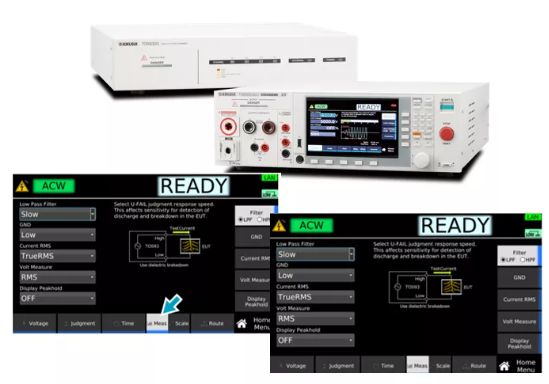

TOS9300系列實現了5種級別的響應速度(靈敏度)的設定。通過該設定還可檢測出傳統的耐電壓測試中無法檢測到的小量放電。如將TOS9300系列的響應速度設定值(Low Past Filter)設置為FAST使用時，還可以檢測出電弧放電與電暈放電。
