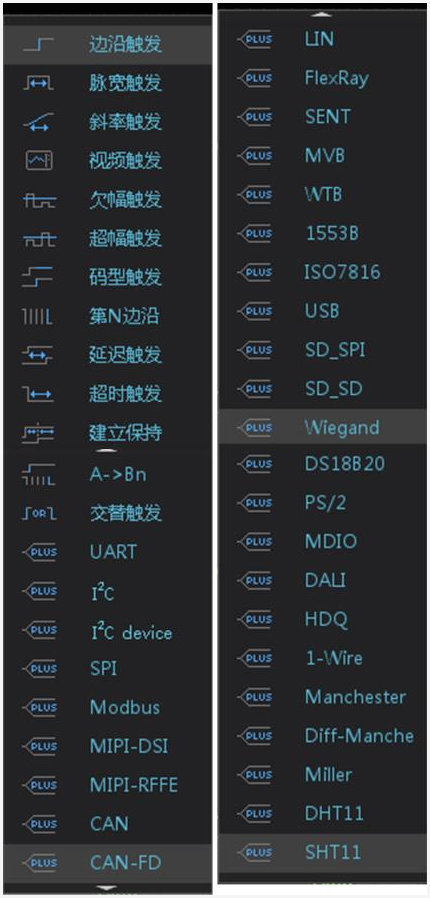

圖8 觸發類型

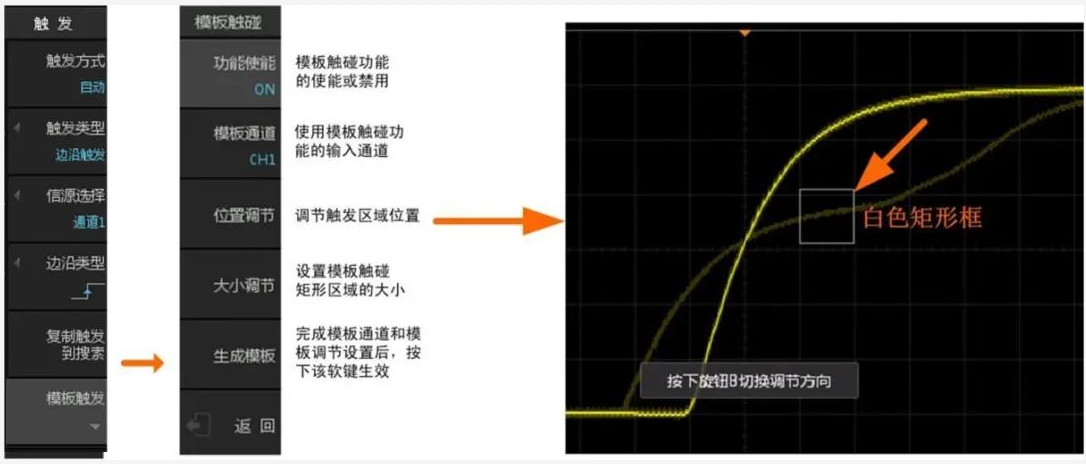

模板觸發功能菜單
不僅如此針對那些出現頻率低，無法觀察其特征，難以通過標準觸發將信號觸發出來的信號，ZDS系列示波器標配了目標觸發功能（見圖8右）。開啟模板觸碰功能后，示波器只捕獲穿越白色矩形框（模板區域）的信號，其它信號均被過濾，對特殊信號的觸發提供了便利。
總結
數字示波器存在比較大的死區時間，但是ZDS系列示波器標配40余種觸發條件，只要使用者能大概估計出可能要捕獲的信號特征，就可以根據信號特征設置相應的觸發條件進行捕獲，可大大提高工作效率。
關鍵詞:數字示波器 ZDS系列示波器 測試測量 瀏覽量：16696
