行業：配電柜生產廠家

背景：配電柜控制系統研發項目中，驗證單片機I/O端口的輸出電流，是否能夠達到外設器件驅動電流（大于14mA小于20mA）

問題：傳統用萬用表測單片機I/O端口電流的流程為：首先要讓I/O端口輸出高電平，然后萬能表的紅表筆接引腳，黑表筆接一個電阻或者二極管再接地。

研發中遇到的問題：?jiǎn)纹瑱C(jī)通常電壓為VCC 5V，但是其本身并不是恒流源，可以看做是有內阻的等效電壓源，如果執行元件阻值太小，執行元件上電壓到不了高電平“1”所對應的最低電壓。因此會出現，I/O端口輸出的電流不能正常驅動外設器件（發光二極管等）。

單片機引腳電流主要有兩種，一個是灌電流，一個是拉電流，測量這兩個電流，都需要帶上負載（比如驅動一個發光二極管），同時要變化I/O電平來測量，同時把萬用表串聯在I/O和負載之間。

為什么5V供電的單片機輸出的電流只有幾毫安？

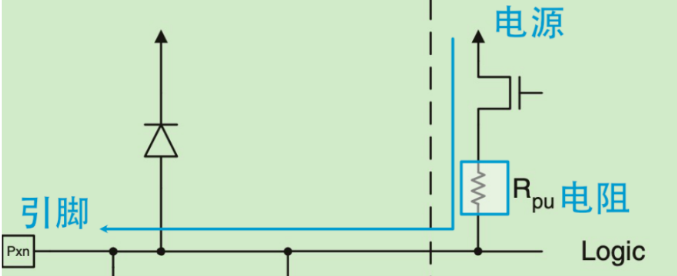

首先我們需要知道單片機引腳的構成。以某328型單片機為例，這是它的內部引腳原理圖。

從原理圖可以清楚看到，單片機的引腳和內部電源VCC 5V之間并不是只有一個MOS管，它還有一個電阻串聯。因?yàn)殡娮璧拇嬖?，單片機的輸出電流就會受到限制，一般電阻R阻值為幾十歐姆，通過歐姆定律可知，為了能讓單片機更穩定的工作，盡量在引腳上外接大阻值的電阻，或者采用灌電流方式得到能夠驅動外設器件的電流。

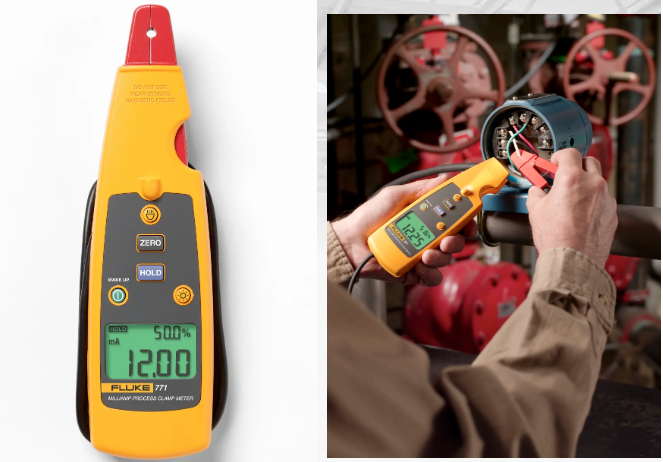

福祿克問題解決方案：Fluke F771高精度毫安型過程電流鉗表

產品特性:

﹒無需“斷開回路即可測量4至20mA信號

﹒測量PLC和控制系統模擬I/O口的mA信號

﹒可顯示mA 測量值和4至20mA量程百分比

﹒聚光燈可在黑暗機箱內找到難以發現的線路

﹒具有延長線的可拆式鉗表，可在狹小的空間中進行測量

﹒使用99.9mA量程兼容測量舊控制系統中的10至50mA信號

﹒自動更改4至20mA輸出以便進行遠程測試

﹒保持功能可捕獲和顯示不斷變化的測量值

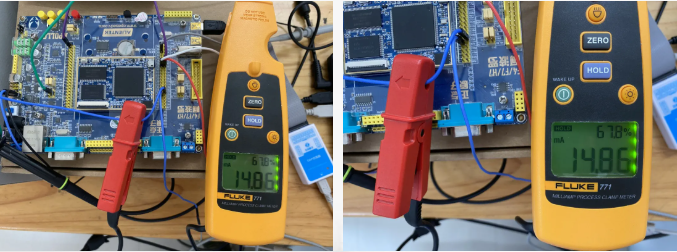

福祿克F771毫安型過程電流鉗表現場測試圖

案例總結：

從現場測試圖可以看出，F(xiàn)luke 771鉗表可以測量單片機I/O端口輸出的小電流信號，測試結果表明單片機I/O的輸出電流為14.86mA，可以滿足外設器件的驅動電流（大于14mA小于20mA）。

現場工程師評價：

771鉗表（Fluke 771鉗表）測量單片機I/O端口輸出電流很準，測量速度很快，說明這個表反應很靈敏。之前用手頭的表測電流，測量結果誤差較大，導致測量的電流不準，要么會燒掉外設器件，要么就是驅動能力不足，771鉗表（Fluke 771鉗表）可以很好地驗證單片機I/O端口的驅動能力是否滿足設計要求。
