交流負載中C.C. mode &Linear C.C. Mode的不同應用

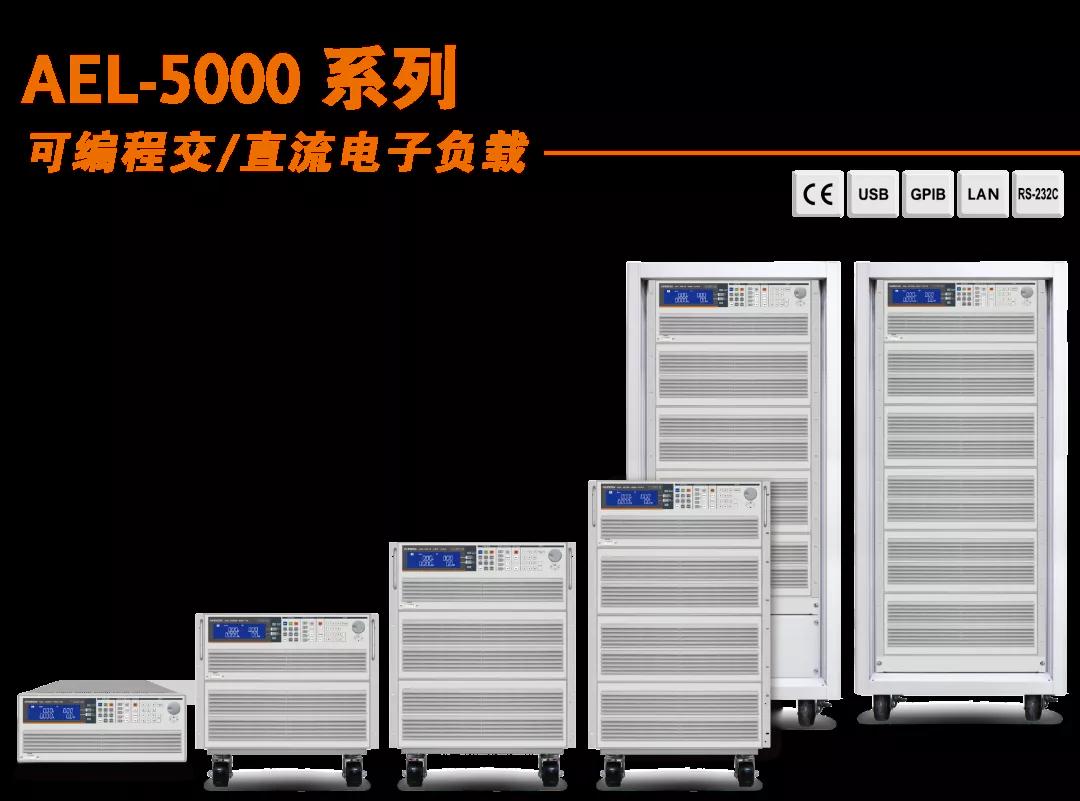

AEL-5000系列交流電子負載中具有五種工作模式，包含：

定電流（C.C.）

線性定電流（Linear C.C.）

定電阻（C.R.）

定電壓（C.V.）

定功率（C.P）

這些工作模式有什么不同？

接下來，我們簡單介紹交流負載中定電流（C.C.）、線性定電流（Linear C.C.）的定義和應用。

C.C. mode（適用于正弦波），按照電流的設定值進行拉載，電流波形則依據所設定的CF與PF值，在電流 RMS 維持一定的狀況下, 改變拉載電流的波形形式，即負載電流保持設定值不變。

Linear C.C. Mode（特別適用于步階波形、方波波形與帶有變形波形的輸入電壓），按照電流的設定值進行拉載，電流波形則依據輸入電壓波形線性變化，即負載電流保持設定值不變。對于非常規的正弦波形, 因?yàn)槭欠蔷€性的關系, 一般的AC 負載因?yàn)闊o(wú)法根據波形變化進行電流拉載的調整, 因此無法進行拉載功能。

Linear C.C. Mode 模式設計了自動增益控制(AGC)電路, 此電路的功能在于將控制信號與輸入電壓進行同步響應。只要輸入電壓振幅超過峰值檢測器上的可調參考電壓，自動增益控制（AGC）電路將產生一個恒定幅度的輸出信號。此參考電壓可以在輸入的電壓范圍內做調整且產生一個恒定振幅的訊號, 調整拉載電流。（AGC）電路的快速反應控制功能, 并已被驗證在步階波形、方波波形與帶有變形波形等的輸入電壓的快速變化上。
