隨著車輛中許多電子系統的發展，很多制造商提供了新的診斷設備，例如便攜式檢測工具箱。這些產品能夠告訴我們汽車系統遇到的故障的原因。

然而，盡管有大量的故障代碼，設備并不總是能夠真正確定故障原因！因此，需要使用能夠準確判斷缺陷元件的檢測設備。

便攜式示波器讓這種精確診斷成為可能。

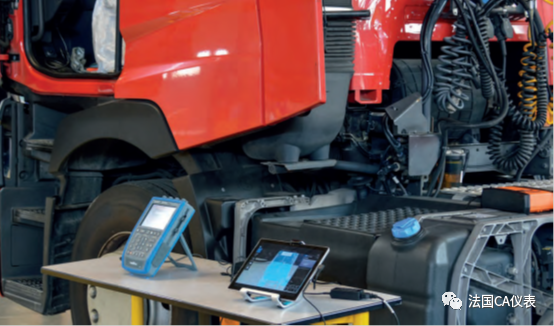

我們的 SCOPIX IV OX9000系列手持示波表，由于其通道相互隔離并對地隔離，能夠保存與每個應用相對應的特定配置和參考信號，具有多種通信（USB、以太網、wifi）、大觸摸屏和直觀的人機界面 ，使汽車技術人員得到簡單、準確、高效的支持！

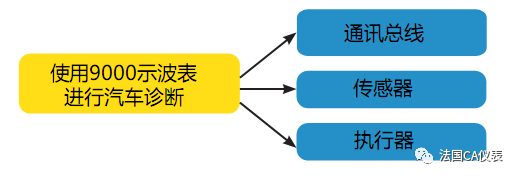

本篇介紹主要通過以下三個方面的案例展示OX9000系列手持示波表在汽車診斷中的應用。

本次為傳感器案例介紹。

OX9000示波表和傳感器診斷

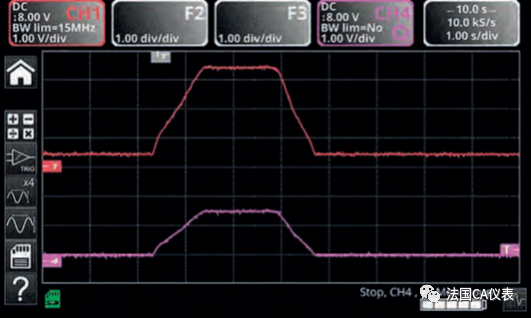

油門踏板傳感器

診斷案例將允許在參數測量模式下發動機控制ECU讀取的兩個信號的電壓值的故障讀取和顯示。

未提供有關特征信號形狀和線束故障存在的信息！

Scopix 的優勢

?通過驗證，一個輸出的電壓是另一個輸出的兩倍，可以查看兩個傳感器輸出電壓的形狀。這有助于確定微切口的存在，并驗證信號的均勻性。

?可以注意到線束中存在的故障（短路電阻等）。

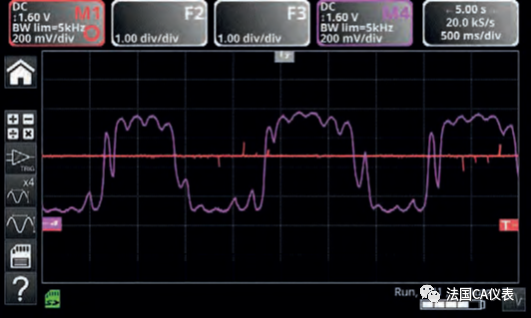

氧氣傳感器（λ或 O2）

診斷案例用于只讀取參數：顯示發動機ECU讀取的兩個探頭的電壓。

圖片讀數可以知道探頭是否產生電壓，但不能診斷其操作！

Scopix 的優勢

實現波形可視化：

?驗證規律性。

?驗證幅度（最大和最小電壓）必須介于 0.2 V 和 0.8 V 之間（如果未達到該值，則更有可能進行濃/稀檢測）。

?檢查脈沖頻率，該頻率必須介于 0.5 和 1 Hz 之間（如果頻率太慢，則無法再進行最佳調節）。這些測試必須在發動機處于工作溫度下進行，即 > 80 °C。

?電氣線束中微切口的可視化。在測量過程中不要搖動線束。

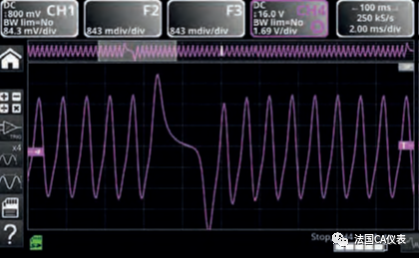

PMH傳感器

診斷案例用于讀取發動機 ECU 分析的發動機轉速值的參數，轉速以 rpm 表示。

讀取的值來自計算機可能具有的解釋，不會分析傳感器本身！

Scopix 的優勢

波形可視化可檢查電感式PMH傳感器輸出信號的一致性：

?振幅值

?波形

?驗證是否存在切口或微切口

?信號突然丟失的可視化（當故障是隨機的時，進行測量測試）
