電壓探頭關鍵因素對高頻暫態電壓測量精度的影響分析
3.1仿真電路

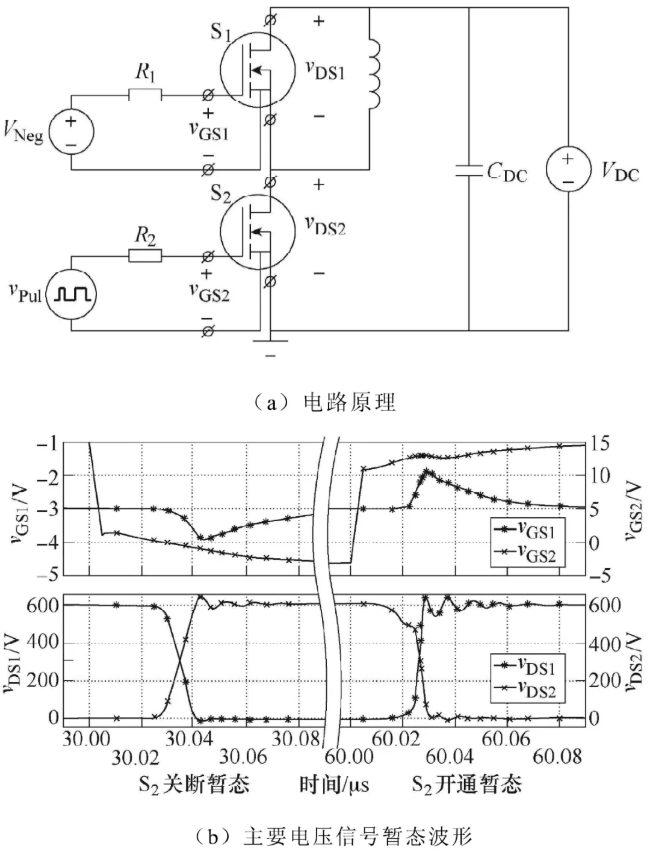

高頻暫態電壓由圖6a所示的雙脈沖測試電路產生，采用Saber軟件進行電路仿真，仿真波形如圖6b所示。所用開關器件為有開爾文源的MOSFET，在各目標信號中，VGs1為高共模電壓低壓差分信號，VDs1為高共模電壓高壓差分信號，VGs2為低共模電壓低壓差分信號，VDS2為高壓對地信號。根據信號類型，VGs1、VDs1和 VGs2需采用差分探頭測量，VDS2既可采用高阻無源探頭測量，也可采用差分探頭測量。當開關器件無開爾文源時，S2驅動回路源端接地，VGs2也可采用高阻無源探頭或具有寬輸入范圍的有源單端探頭測量。
圖6. 雙脈沖測試電路及其仿真結果
3.2帶寬與上升時間
對于n個模塊級聯而成的線性時不變系統，記各級階躍響應的上升時間為tr,m，當各級的階躍響應皆為高斯函數（高斯響應）時，系統的上升時間可表示為
（4）
當各級階躍響應有過沖現象且過沖幅度大約為階躍幅度的5%或10%時，系統的上升時間將比式(4)給出的上升時間略短，系統的過沖幅度約為各級過沖幅度總和的二次方根。
考慮目標信號、電壓探頭和示波器級聯形成的系統，各級階躍響應的上升時間依次記為 tr,sign、tr,probe、 tr,scope。其中后兩級組成的測量系統通過示波器的前端放大器相互隔離，使得這兩者的上升時間相互獨立，常用的電壓探頭和示波器一般具有高斯響應，由式(4)可得測量系統的上升時間為
（5）
進一步地，假設目標信號和電壓探頭的上升時間也相互獨立，則整個系統的上升時間，即示波器顯示波形的上升時間為
（6）

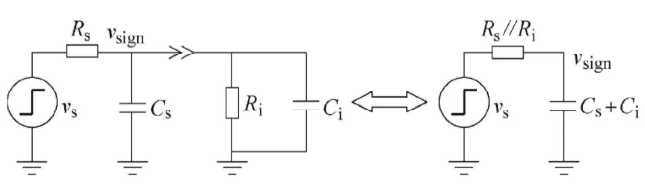

實際上，電壓探頭對目標信號有負載效應，目標信號的上升時間將因探頭的加入而改變。負載效應模型如圖7所示。圖中，Vs為單位階躍信號源，Rs為信號源電阻，Cs為負載電容，Vsign為目標信號，Ri與Ci為電壓探頭的輸入阻抗。未施加探頭時，由RC電路的階躍響應函數易得目標信號的上升時間tr,sign為2.2RsCs。同理，施加電壓探頭后，目標信號的上升時間變?yōu)?.2(Rs//Ri)(Cs+Ci)。目標信號上升時間因電壓探頭的負載效應而變化的程度可表示為
（7）
圖7. 電壓探頭對目標信號的負載效應模型
開關器件的柵源電壓和漏源電壓對應的等效負載電容Cs可分別用器件的輸入電容和輸出電容近似，tr,sign可由數據表直接讀出，因此開關器件等效信號源電阻Rs可表示為tr,sign/(2.2Cs)，取現有商售SiC器件進行估算，可得目標信號的等效負載電阻約在100Ω的數量級上,而常用的高阻無源探頭和有源高壓差分探頭的輸入電阻數量級約為MΩ，于是，式(7)可近似為
（8）
