前言

能源清潔化是人類一直以來努力的目標。光伏作為一類清潔能源，可以減少人類的碳排放和對傳統化石燃料依賴，在全球能源結構轉型中扮演著重要角色。中國一直以來致力于光伏技術開發和應用，光伏項目已遍布世界各地，作為光伏能源高效利用的重要推動者。

中國光伏行業的快速發展也推動福祿克不斷創新，為用戶提供更加安全高效的行業安裝檢測解決方案。

福祿克在光伏設備的安裝測試中的應用

光伏發電站在建設完成后，需要參照GB 50794-2012 《光伏發電站施工規范》和GB/T 50796-2012《光伏發電工程驗收規范》對光伏設備進行各項性能參數的測試，以確認滿足運行要求。

01 測試環境的輻照度確認

太陽光的輻照強度決定著光伏組件的發電效率，因此在光伏組件安裝完成后需要在合適的輻照度條件下測試光伏組件的發電效率是否符合要求。如國標要求，光伏組件輻照度宜在高于或等于700W/m2的條件下測試。使用Fluke IRR1 SOL太陽光輻照度計可測試環境的輻照度是否滿足要求，確保測試可正常進行。

Fluke IRR1 SOL太陽光輻照度計

● 高精度單晶太陽能傳感器，瞬時輻照測量能力高達1400W/m2

● 內外兩種溫度探頭，了解現場或組件溫度

● 集成指南針和傾斜傳感器，測試方位及角度

太陽光輻照度測試

02 光伏設備的電壓和頻率測試

光伏設備在安裝完成后需要對其電壓和頻率進行測試。

1 光伏組件在通電前需要對各支路總電壓進行驗證，通過測試每個組串的電壓，核實驗證光伏板數量、正負極串聯是否正確。

2 逆變器的交流側和直流側的電壓，經測試需與人機界面顯示值的誤差在允許范圍內。

3 逆變器交流側的電壓頻率應在逆變器額定范圍內。

為降本增效和減少后期維護成本和工作量，目前部分光伏發電站光伏設備電壓已提升至1500V DC。常規萬用表無法滿足測試要求，而安博HD160C 1500 V光伏萬用表可輕松應對這類測試場景。

安博HD160C 1500 V光伏萬用表

● 測量高達直流1500V和交流1000V電壓

● CAT IV 1500V DC和1000V AC安全等級

● IP67防塵防水和2米防跌落，適用于戶外環境

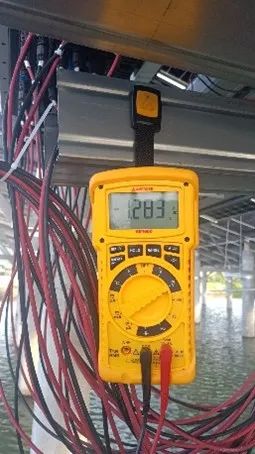

光伏組件電壓測試

03 光伏設備的電流檢測

光伏組件完成安裝后，需在發電狀態下測試各光伏組件進入?yún)R流箱內的電流的一致性。福祿克301D交直流鉗表可滿足光伏組件的直流電流測試需求。同時301D的輕薄機身，可以輕松放入工具包或口袋里，不占空間和重量，減輕了工作中攜帶工具的負擔。

Fluke 301D交直流鉗表

● 機身僅重154g，厚度16mm，輕薄便攜可裝入口袋

● 10mm細尖鉗口，輕松夾入密集排線

● 交直流600A量程，0.01A高分辨率

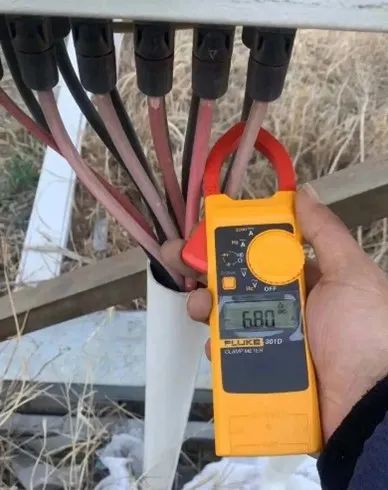

廠區匯流箱支路電流測試

結語

福祿克致力于打造高品質測試設備，為用戶在光伏行業提供安全可靠的測試解決方案。
