中電科思儀科技股份有限公司（簡稱“電科思儀”）研制的6955AC信號收發儀為PXIe總線3U 兩槽的模塊化產品，具有寬帶信號發生功能與寬帶信號分析功能，而且通過豐富的可編程接口、I/O與觸發總線的配合使模塊具備強大的綜合邏輯控制能力。該模塊頻率范圍40MHz~6.0GHz、信號發生和分析同時具備最大200MHz瞬時帶寬，其內置的高性能FPGA可實時并行處理發生和分析的數據流，通過更小的體積、更高的測試效率、實時并行收發信號處理、高速數據傳輸與測試成本的極致平衡，以適配客戶的不同測試場景，堪稱射頻測試全面手，可應用于集成電路測試、物聯網測試與裝備小型化綜合化測試等眾多領域。

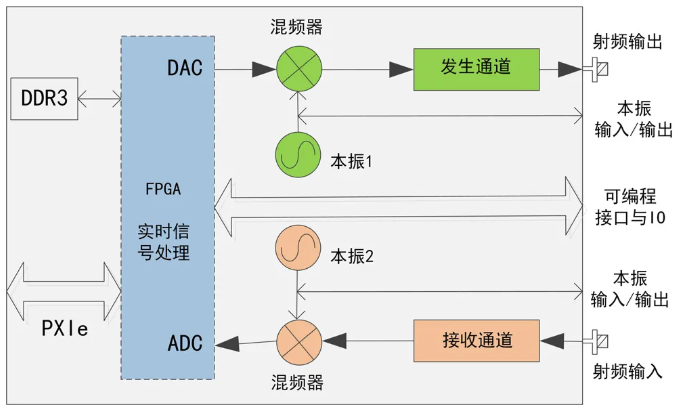

圖1 6955AC信號收發儀原理框圖
如圖1所示，6955AC在3U兩槽空間中集成了一路信號發生與一路信號分析，信號發生與信號分析共用高性能FPGA，實現采集數據與發生數據的實時處理與傳輸。發生與分析具備獨立可調的本振源，兩個本振源共參考，并在前面板分別設計了本振輸入與輸出。
6955AC信號收發儀具備以下主要功能：
（1）寬帶矢量調制信號發生、模擬信號發生

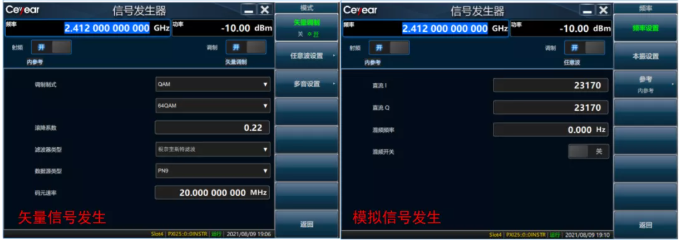

圖2 6955AC寬帶矢量調制信號發生
（2）寬帶矢量調制信號分析、頻譜分析、帶內功率測量、相位噪聲測量

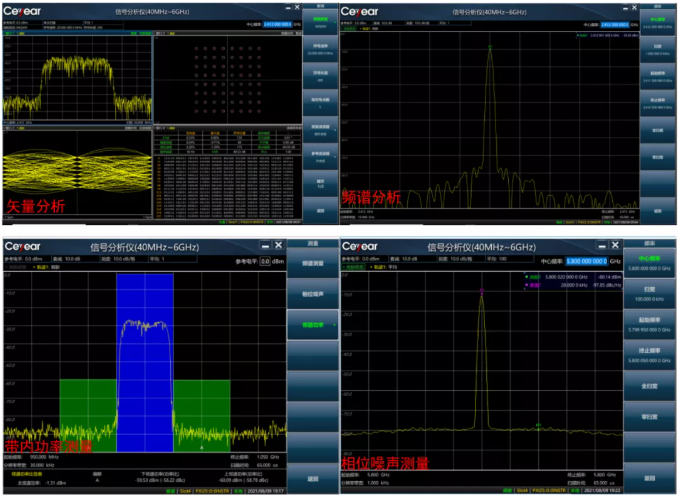

圖3 6955AC寬帶矢量調制信號分析與頻譜分析圖
（3）任意波播放（3種文件格式）、多音信號產生

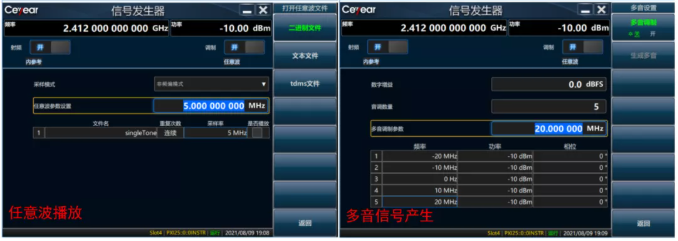

圖4 6955AC任意波播放與多音信號產生圖
（4）可編程接口與數字IO
可編程接口、觸發接口的用途主要用于觸發輸入、觸發輸出功能；可以在內部路由互通；數字IO為68針VHDCI接口，包括24個IO接口，可編程為輸入、輸出。
6955AC信號收發儀的主要技術指標，如下表1所示。

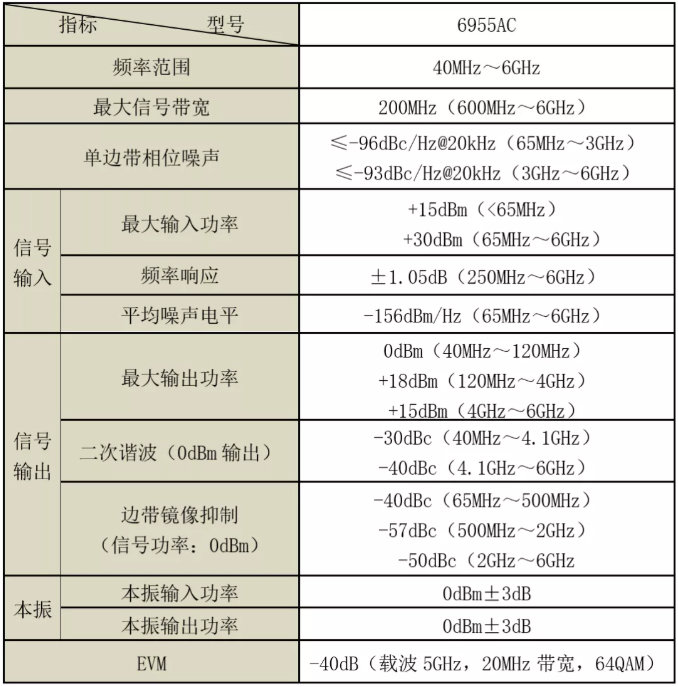

表1 6955AC信號收發儀主要技術指標
6955AC信號收發儀的部分關鍵指標典型值如下圖5~圖9所示。

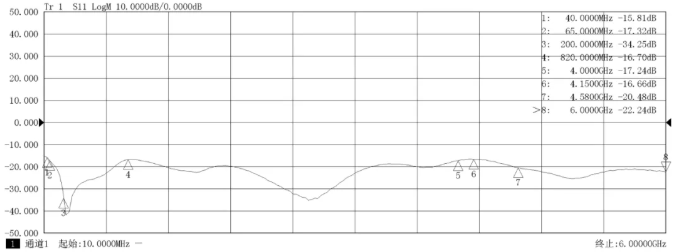

圖5 6955AC信號收發儀射頻輸出端口回波損耗曲線（典型值）

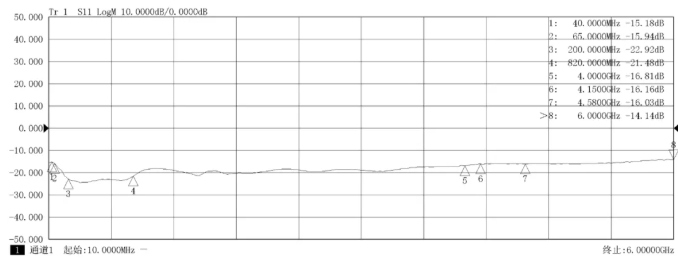

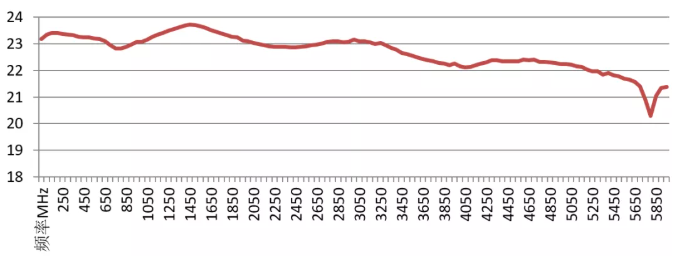

圖6 6955AC信號收發儀射頻輸入端口回波損耗曲線（典型值）

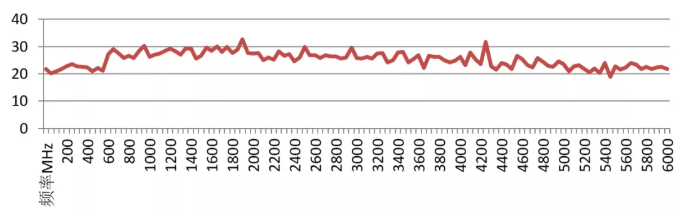

圖7 6955AC信號收發儀三階輸入截獲點（參考電平0dBm典型值）

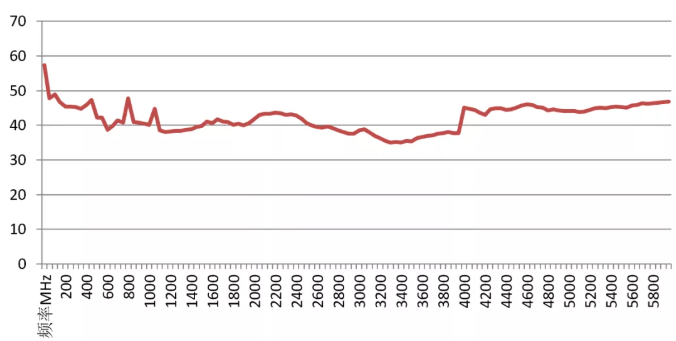

圖8 6955AC信號收發儀最大輸出功率（典型值）
圖9 6955AC信號收發儀信號發生的二次諧波（0dBm，典型值）
