邊沿觸發是指當觸發單元檢測到跳變沿（上升沿、下降沿、任意沿）時觸發，原理圖如下。

▲邊沿觸發

邊沿觸發是示波器觸發功能中最常用、最實用、最簡單的一種觸發類型。

精細觸發

當采樣點數比屏幕的像素個數少時，需要對原始數據進行插值。為了更精確地查找觸發位置位于個插值點，需要對插值后的數據進行閾值比較和觸發位置處理，這個過程我們稱之為精細觸發。

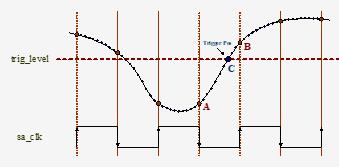

如下圖所示，在ADC原始采樣點進行插值運算，使得在觸發電平Trig_level前后兩個原始點A和B之間，再進行一次觸發比較找到更準確的觸發點C。

▲精細觸發

若ADC采樣率為10GSa/s，采樣點間隔100ps；當插值倍數為100倍時，則等效采樣率提升100倍，觸發分辨率也就提升100倍，觸發系統能以1ps分辨率進行觸發處理。

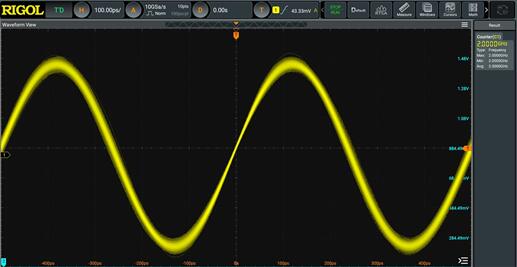

▲精細觸發

總線觸發/協議觸發

當我們使用示波器測量總線和協議信號時，如果使用軟件進行數據的解碼和解析，會因為軟件操作的非實時性，導致丟失很多觸發事件。協議觸發是利用硬件/FPGA進行實時處理。觸發系統對實時數據進行解碼和解析，對協議相關數據和特性進行觸發。常見的有RS232、I2C、SPI、CAN、LIN、I2S總線等。

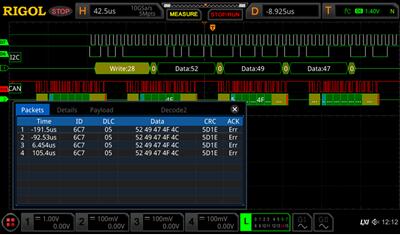

▲I2C總線觸發

區域觸發

區域觸發，也稱為模板觸發，是基于一般觸發功能的基礎上，再對采集數據進行區域比較判決，判斷波形與檢測區域是否滿足“相交”或“不相交”條件，判決條件滿足后才將波形顯示到屏幕上。

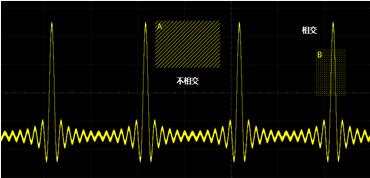

▲區域觸發

區域觸發能實現更直觀的觸發類型，提升捕獲觸發事件的概率。

02、總結

正如同之前的分析，模擬觸發系統存在觸發類型單一，無法實現復雜的觸發調節的缺點。而數字觸發系統基于數學信號處理，避免了模擬器件受溫度等因素的影響，具有觸發精確等優點，能夠?qū)崿F(xiàn)基于復雜事件條件的觸發，并支持多種觸發類型。

RIGOL最新生產的DS70000示波器搭載了中國第一款突破核心技術的高端示波器芯片組Phoenix“鳳凰座”芯片組和全新的UltraVisionIII平臺，實現了諸多從0到1的突破。

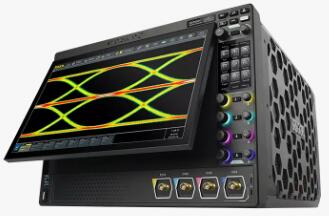

▲DS70000系列數字示波器

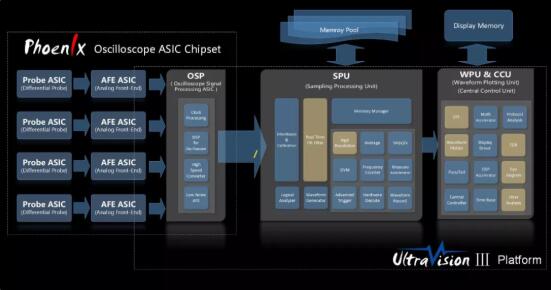

▲UltraVisionIII平臺框圖
