方案二：通過儀表上的千兆網口，直連外部PC。此方案最大捕獲模擬帶寬受限于網口的最大傳輸速率125 MB/s. 優點是系統配置簡單。同時安立提供免費的MX280006A IQ采集軟件工具，使得系統搭建更加無憂。此方案可以實現10bit I/Q分辨率, 采樣率50MSPS模式下, 理論最大可傳輸40 MHz 模擬帶寬的信號數據。

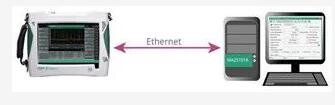

圖5 網線IQ數據輸出方案(模擬帶寬<=40MHz)

方案三：通過PCIe高速接口，輸出到外部SSD陣列。MS2090A 具備1個標準PCIe接口，傳輸速率可達到800 MB/s。搭配安立提供的MA25101A 套件，以及MX280006A IQ采集軟件工具，可輕松搭建一套高速IQ數據接收和存儲系統?？梢詫崿F(xiàn)16bit I/Q分辨率, 采樣率200MSPS模式下, 理論最大可傳輸110 MHz 模擬帶寬的信號數據。網口連接實現對儀表的遠程控制。

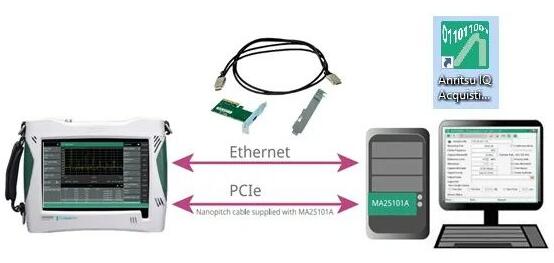

圖6 使用MA25101A套件搭建的寬帶IQ數據接收和存儲系統

方案四：搭配第三方高速數據記錄設備。安立公司和X-COM (Bird)公司合作開了便攜式寬帶數據記錄系統。該系統實現16bit I/Q分辨率, 采樣率200MSPS模式下, 理論最大可傳輸110 MHz 模擬帶寬的信號數據。內置最大15 TB高速存儲磁盤陣列，并可配合X-COM公司的信號分析軟件，實現對海量IQ數據回放，搜索，信號分析等功能。

圖7 搭配XCOM IQC5000B的寬帶信號記錄和分析系統  (上：實物；下：連接框圖)

信號回放

MS2090A的IQ數據文件輸出格式為*.dgz & *.dgzm，其中*.dgzm 文件存儲的是當前采集的設置參數，例如中心頻率，采樣率，帶寬，以及I/Q數據的格式，字節順序(MS2090A采用低位在前)等信息。而 *.dgz 文件保存的是采集的I/Q數據內容。保存后的IQ數據，將格式轉換為*.txt或其它格式文件后，導入VSG (MG3710E)的基帶發生器中進行播放。安立通用矢量信號源MG3710E，調制帶寬高達160 MHz，輸出頻率覆蓋至6 GHz?？梢詽M足大部分無線通信設備測試要求。

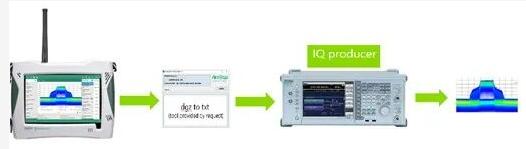

圖8 IQ replay系統框圖

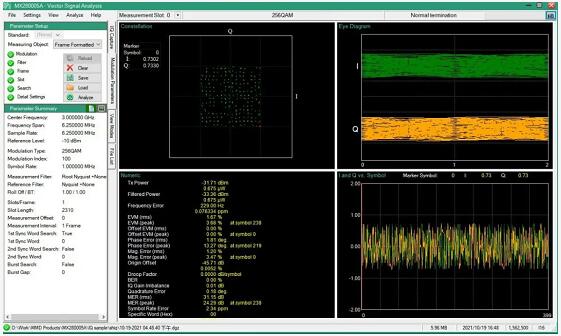

圖9 調制類型：256 QAM 波形重建后，EVM<1.67%

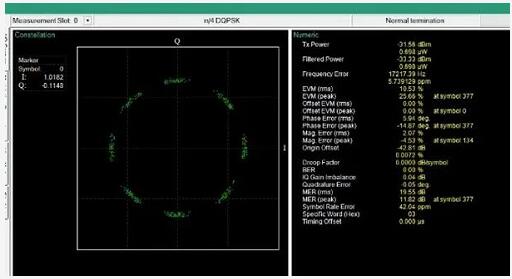

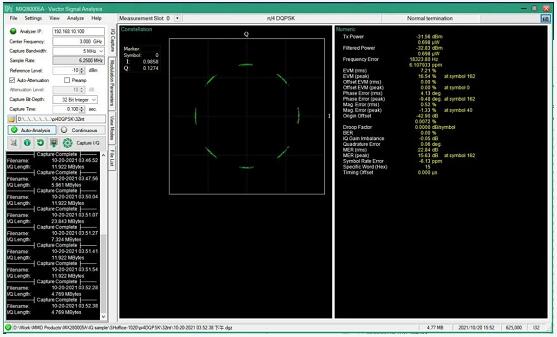

圖10 調制類型：Π/4 DQPSK；采樣率6.25M；EVM<7% (32 bit) vs EVM<10.5% (16 int)

總結

MS2090A 為用戶提供了一種高性能，方便攜帶，低成本的信號記錄方案。使得信號記錄不再需要攜帶沉重的臺式設備，也不需要為數據采集卡搭建負載的下變頻前端。配合安立或或其它矢量信號發生器產品，就能夠?qū)嶒炇摇氨普妗钡倪€原負載的空間電磁場環境，讓您的測試更加高效和便捷。
