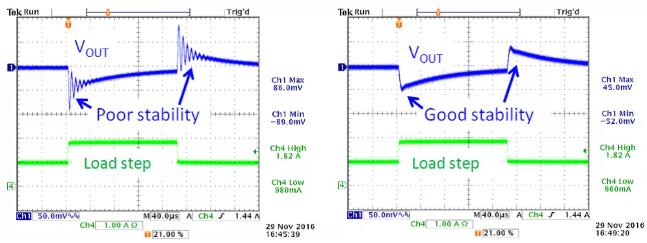

下圖顯示了一個3.3V / 3A轉換器負載階躍響應較差和良好的例子。左邊的例子顯示調節器輸出電壓在負載暫態后出現嚴重的振鈴現象，說明控制回路具有邊際穩定性。在大多數情況下，這與反饋回路補償結合輸出電容值有關。

測試的實施（以客戶實測場景為例）

客戶這邊之前的產品沒有測試過這個參數，批量生產后發現后端MCU在現場大量過壓損壞。后更換DCDC芯片，廠商說絕對不會有類似問題。但是客戶還是不放心，希望我們可以協助測量一下。

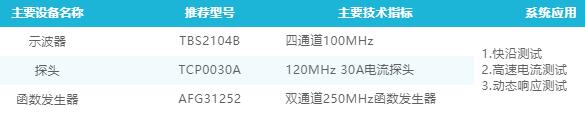

我們采用了如下的測試方案

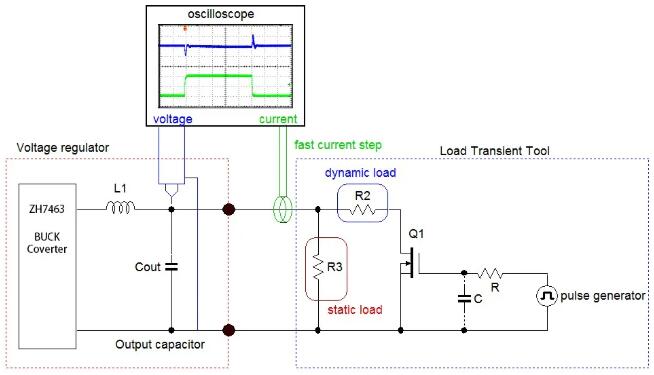

一個受脈沖發生器控制其通/斷的MOSFET開關。MOSFET開關的切換速度可用其柵極的可選的RC網絡進行調節；MOSFET漏極連接的電阻R2可根據需要的動態負載調節幅度進行選擇；電阻R1用于設定負載階躍的靜態基點。負載電流的階躍變化可通過示波器的電流探頭進行測量，對轉換器輸出電壓的測量則需要在輸出電容或是負載點上進行。

使用AFG31252產生一個快速脈沖，AFG31252可以輕松產生4ns的上升或者下降邊沿。

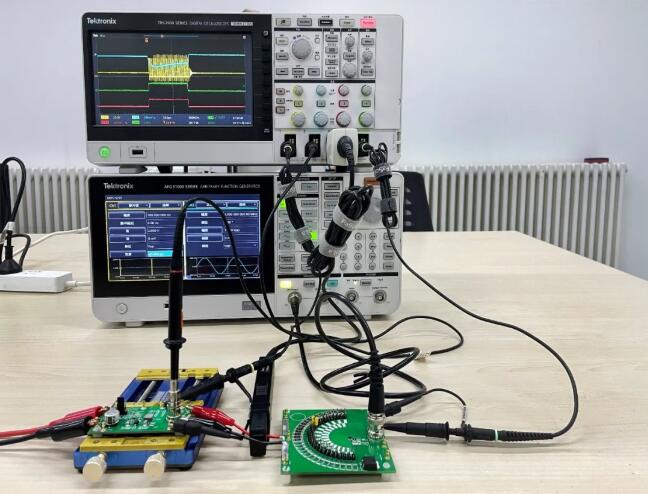

我們的測試環境搭建完畢

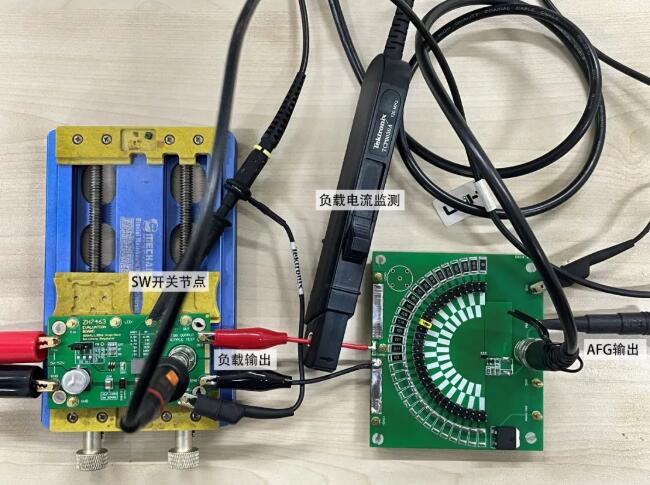

我們使用了這款DCDC的評估板，這是一款只到52V的耐壓的BUCK的開關穩壓器，評估板很貼心的使用了BNC接口，方便我們對紋波和 Load Transient進行測量。

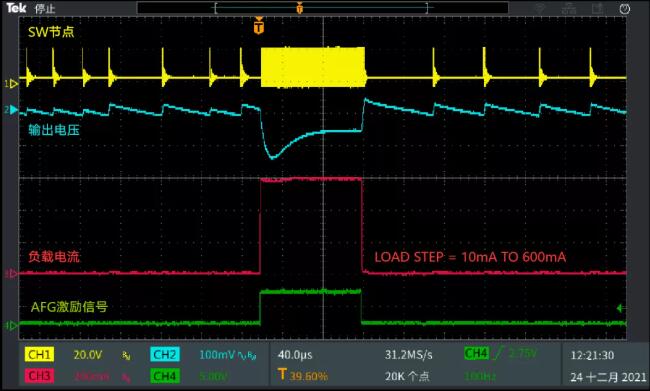

我們看到，這顆芯片肯定做過非常特殊的處理。當負載發生大幅度快速階躍時幾乎完全沒有電壓過沖發生。這一定是對于電壓敏感型負載特殊優化過，這對于一些需要DCDC后面直接帶MCU這種對電壓要求很敏感的需求來說非常重要。

我們打開波形，可以看到，得益于AFG31000系列的4ns的上升速度和TCP0030A高速電流探頭的120Mhz帶寬，得以觀測到，這個電流快沿時間速度高達1.6A/us !

這樣就夠了么？可以告訴客戶，放心用，不會再燒后端了。并沒有！

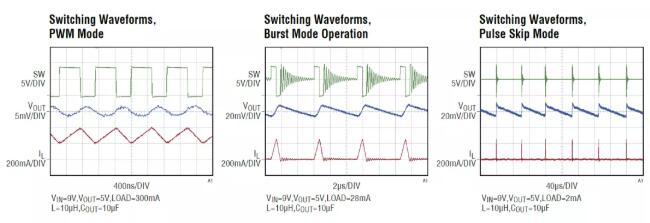

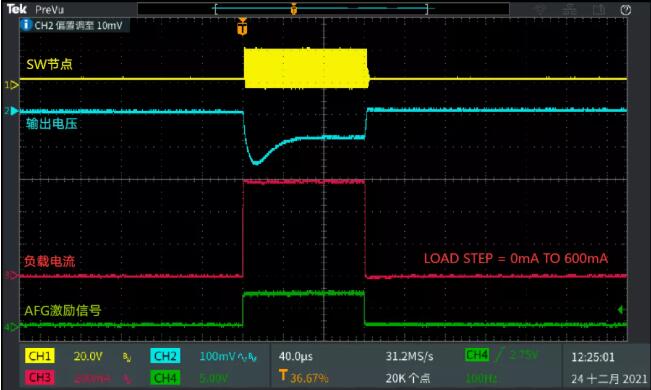

通過手冊我們得知，由于這顆芯片支持多模式開關方式切換，為了可以在各種工作電流情況下都得到最優的效率。

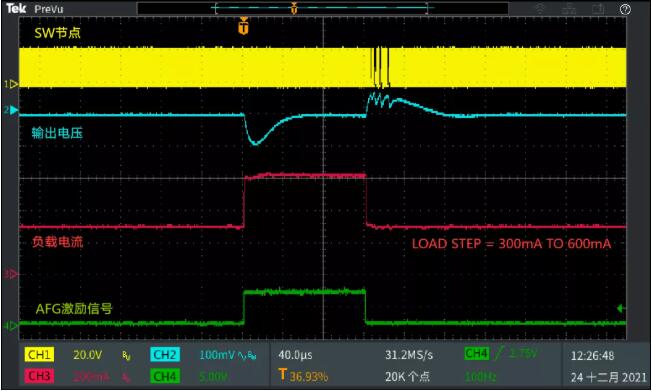

所以我們還需要繼續測試在各種模式轉換過程中，是否存在過壓發生。

結論

經過對于多種工況的負載條件測試，基本都沒有發現嚴重的過壓情況發生，客戶看到后對這套儀器的性能非常滿意。我們通過這套組合，讓客戶一方面了解了這種需求的測試方式，另一方面輔助客戶更快、更可靠地實現快速量產。
