使用WaveJudge無線協議與Propsim F64聯合解決。在進行信道仿真和吞吐量打流的同時，通過Propsim采集了一段時間的上下行的測試碼流，導入WaveJudge分析后。能看到消息列表里面的PDSCH解碼都是校驗成功的，EVM也有-36dB左右。WaveJudge軟件是根據基站的DCI調度信息來解碼PDSCH，可判定為下行的信號發送的狀態正常，但解碼UE回復的PUCCH里面的ACK狀態卻有一些時候會解碼出來有0的位置。所以基站看到UE回復Ack異常，基站后臺的統計產生了一些下行傳輸誤碼的統計。

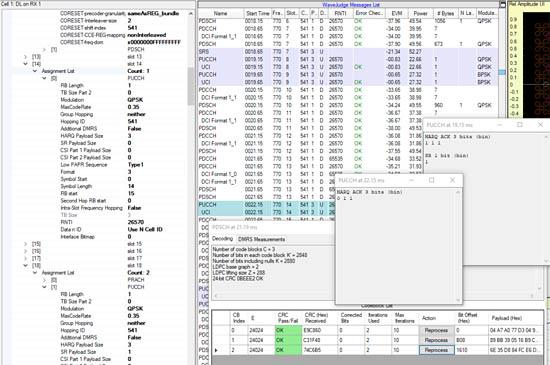

WaveJudge無線分析軟件界面 – 消息列表

問題總結：

結合WaveJudge的解碼結果和UE的解碼結果，得出結論系統統計的下行誤碼并不是終端性能指標問題，既信道模型處理后的下行信號解碼成功的，只是UE回復或生成PUCCH消息的時候出現了一些問題，出現了帶有nack的狀態信息給基站而造成的。需要終端相關的協議棧部門對pucch編碼問題進一步分析和處理。

下面為您介紹下解決上面?zhèn)€兩個問題的秘籍：使用WaveJudge無線協議與Propsim F64聯合解決方案

支持Rel16虛擬外場環境的無線通信設備空口性能分析解決方案

Keysight Propsim信道仿真儀 + Wavejudge無線協議分析工具

Keysight的Propsim信道仿真儀可以幫助客戶在實驗室里搭建一套逼近Release 16新功能需要的虛擬外場測試環境，這樣可以大大縮短無線通信設備的研發周期；而Keysight的WaveJudge無線協議分析工具可以幫助客戶快速定位無線層一到層三的問題。

信道仿真儀實驗室測試連接示意圖

上圖是一個典型的基于Keysight Propsim F64信道仿真儀搭建的FR1宏站多終端實驗室測試環境。

傳統空口性能分析方案的連接示意圖

Keysight推出的最新的空口性能分析解決方案，直接利用了Propsim F64信道仿真儀強大的硬件平臺，通過新增加的IQ Capture數字信號采集功能，在不影響信道仿真的前提下，可以把轉換后的IQ數字信號直接導出。這樣利用Keysight先進的WaveJudge無限分析軟件可以便捷地作射頻層以及協議層的深入分析，從而為客戶快速定位問題的根本原因提供了更有效的手段。

Propsim F64+Wavejudge新的分析測試方案示意圖

利用Keysight新的空口性能分析解決方案，當客戶在Rel16實驗室的測試環境中發現了無線通信設備的結果不正常，無需改變測試環境，通過Propsim信道仿真儀直接進行下行及上行的信道源碼的采集進行空口層一道層三的分析，特別是針對MIMO類的信號，在Propsim上可以同時采集多流下行及上行的信號，節省了以往需要多臺外置VSA或射頻板卡的繁瑣搭接和高昂的成本。

總結：

在Propsim信道仿真儀的新IQ Capture采集功能及WaveJudge協議分析軟件導入功能的混搭新方案里，實現了采集MIMO的雙向IQ碼流信號不需要更改測試接線的功能，既避免引入其它不必要的衰減干擾因素，又節省了調試信號的環境調整搭接時間。通過WaveJudge無線協議分析軟件的跨層的聯動分析功能，圖形化方式把無線信號的物理層指標及其上下行的調度消息參數顯示出來，方便用戶可以快速查看需要分析消息的物理層指標和對應調度資源參數內容。

整套新的信道仿真及協議分析整合方案從無線信號的測試功能，擴展為支持信號采集，矢量指標分析和無線協議分析的功能，完整的提供了對4G，5G信號的無線層一到層三的問題快遞分析定位功能。加速問題定位需要的解碼查看多層的消息，特別是查看特定消息內容及對應物理層指標的時隙同步操作復雜度。
