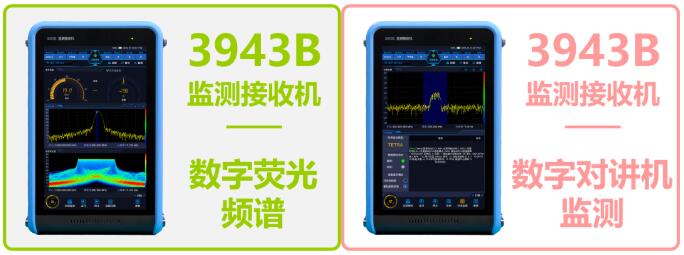

Ceyear 3943B監測接收機是中電科思儀科技股份有限公司推出的高性能便攜式接收機，其在9kHz至8GHz頻段內可實現無線電信號高性能接收?？捎糜趫?zhí)行符合ITU規范的發射監測、覆蓋性測量、非法發射源/干擾源快速檢測與定位、重大活動無線電保障等任務。儀器搭載10.1寸全面屏，無按鍵全觸控的便攜式設計能夠帶來良好的使用體驗。

3943B監測接收機具有豐富的信號監測功能，是一臺擁有“十八般武藝”的“信號獵手”，其搭載的數字熒光頻譜功能，能夠幫助觀察重疊信號，發現隱蔽信號、突發信號，有效的提高了監測接收機的使用體驗。所搭載的數字對講機監測功能，可實現對數字對講機信號的監測，可從數字對講機信號中解析得到數字對講協議類型、聲音數據、短信數據和集群通信基站數據。

1 數字熒光頻譜功能

數字熒光頻譜是將一定時間范圍內的大量頻譜數據搜集起來，統計每個頻率點處的幅度數據，從而形成一幅統計圖，將統計圖的數值轉化成顏色值即可形成數字熒光頻譜圖。

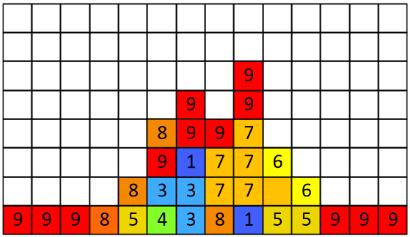

圖1 數字熒光圖示意圖

基于對大量頻譜數據的統計，數字熒光頻譜圖的顏色表示信號在該點出現的頻率高低，可以據此分析信號的特點。通過數字熒光頻譜圖，用戶可以清晰的看到信號的變化趨勢，也能從中發現普通頻譜圖不易察覺的隱藏信號，用途十分廣泛。

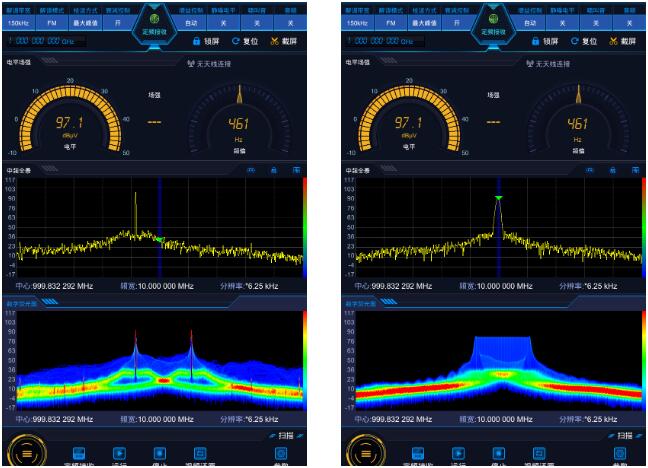

用3943B的數字熒光頻譜功能監測調頻信號和FM調頻信號，可得到如下效果：

圖2 數字熒光頻譜圖功能信號監測實例

從圖中可以看到，對比數字熒光頻譜圖和普通的頻譜圖，數字熒光頻譜圖不僅能夠展示當前時刻的信號信息，也能看到信號的連續變化態勢，所以可以同時觀察跳頻信號在兩個頻點處的信息，也能夠看到FM調頻信號的頻率變化。

2 數字對講機監測功能

數字對講機監測功能是3943B定頻接收模式下的一個應用，它可以對TETRA、DMR、PDT、dPMR、NXDN等協議的數字對講機進行監測，解析得到聲音信息、短信信息和集群通信基站信息。

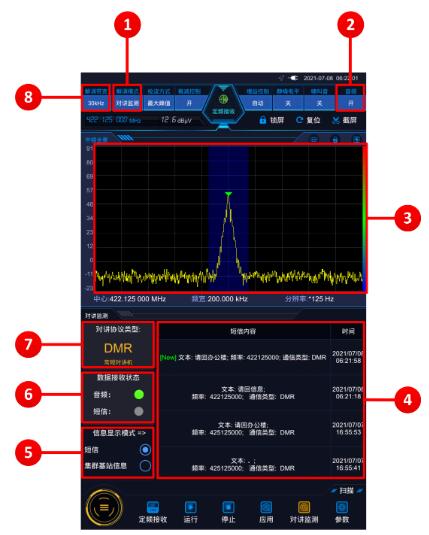

圖3 數字對講機用戶界面示意圖

該功能的用戶界面如圖所示，序號對應的區域分別是：1、數字對講協議選擇區；2、音頻開關控制區；3、頻譜窗口；4、信息顯示區；5、信息顯示模式設置區；6、數據接收狀態指示區；7、對講協議識別結果顯示區；8、解調帶寬設置區。

當監測的信號為數字對講機信號時，會在【7】處顯示對講機的協議類型，反之顯示“--”表示未識別到數字對講機信號。

當監測到有音頻數據時，【6】處的音頻指示燈會持續閃爍，打開【2】處音頻開關即可收聽解析的聲音。

此外，該功能還具有解析短信的能力以及集群通信基站數據解析能力，為非法對講機信號監測提供了有效工具。

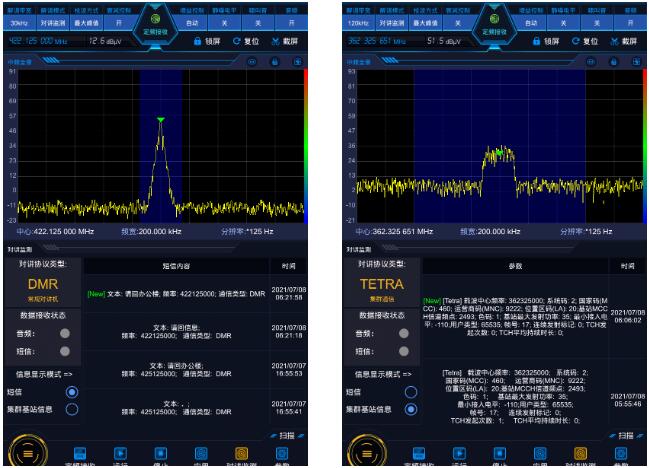

下圖分別對DMR類型對講機和TETRA集群通信對講機進行了通信監測，可以看到，該功能成功的解析出了短信消息和集群通信的基站信息。

圖4 應用實例：DMR監測（左）、TETRA監測（右）
