測試時根據電池規格，設定電壓/內阻上下限，當超過設定的上下限判斷時，將有蜂鳴器響

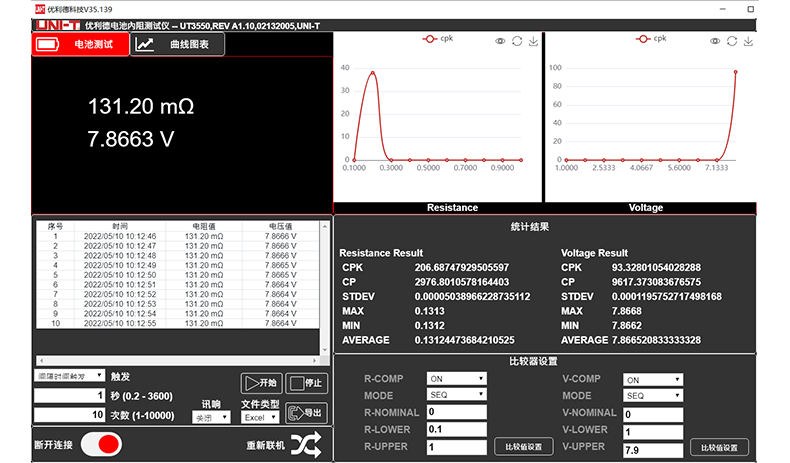

通過上位機可以控制記錄數據的間隔以及記錄次數，可以用EXCEL的形式來導出記錄數據

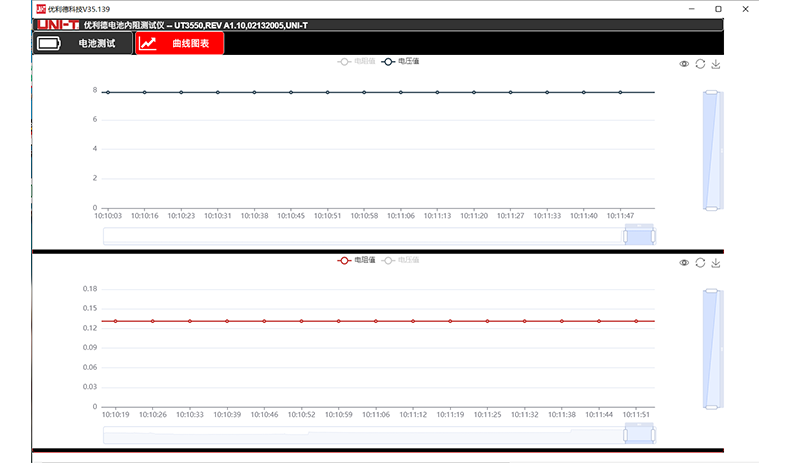

電壓值/內阻值用折線圖的形式來記錄數值在測試中的變化

2、電池模塊的絕緣測試

電池模塊絕緣測試的檢測內容主要是針對有金屬外殼的電池模塊，測試模塊正負極回路對金屬外殼之間的絕緣電阻值，一般典型設定絕緣檢測的閾值為550MΩ@500V。

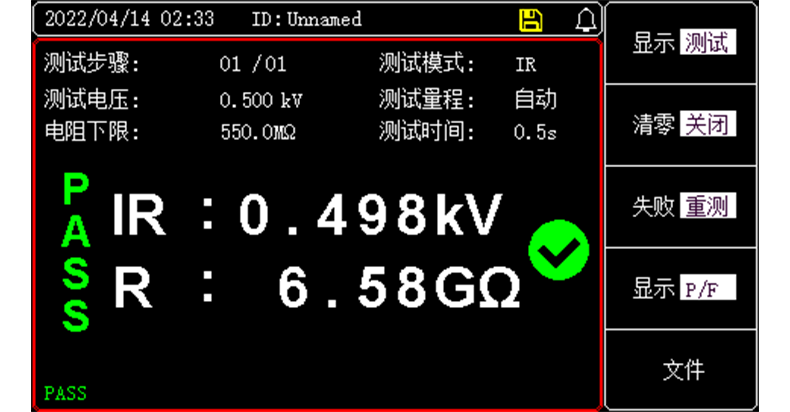

絕緣測試時通過設定絕緣電阻下限值來判斷測試是否通過

3、過充電保護測試

該試驗是為了測試鋰離子電池在承受過充電的過充應力時的電池安全性能。

測試方法：

1) 根據鋰離子電池廠家提供的參數（廠家需提供推薦放電電流和放電截止電壓這兩個參數），將鋰離子電池用推薦放電電流放電至電池的放電截止電壓。

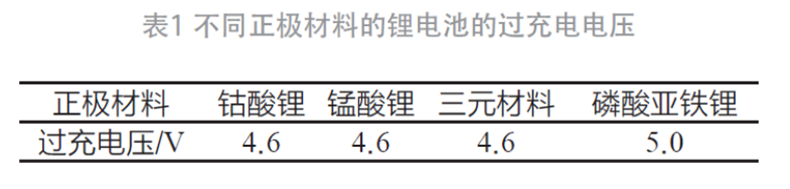

2) 然后取3倍率推薦充電電流，進行恒流充電至其過壓充電電壓（表1），達到過充電壓后然后用該試驗電壓恒壓充電。

測試過程中時刻關注電池狀態是否良好

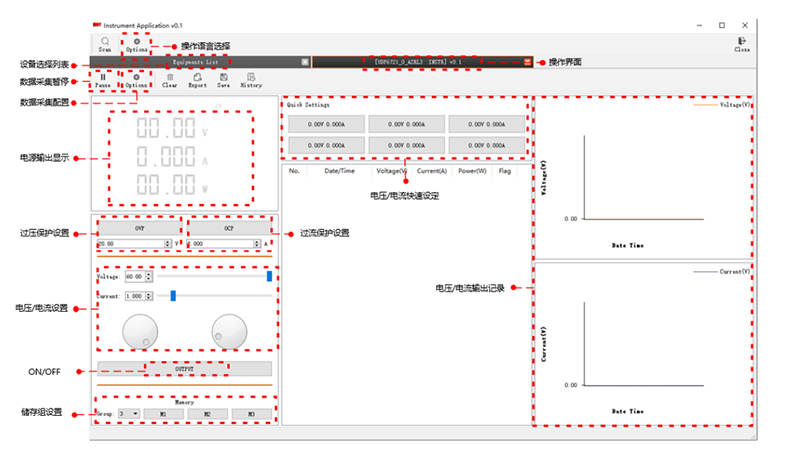

可以使用OVP功能，將過充電壓設定成所需值，充電超過設定值電壓后，機器將停止工作,電壓/電流值將實時以折線圖形式記錄

4、過放電保護測試

過放電是指放電時電壓達到額定電壓還持續放電。通過過放電來判斷電池的品質，壽命，具有重要參考意義。

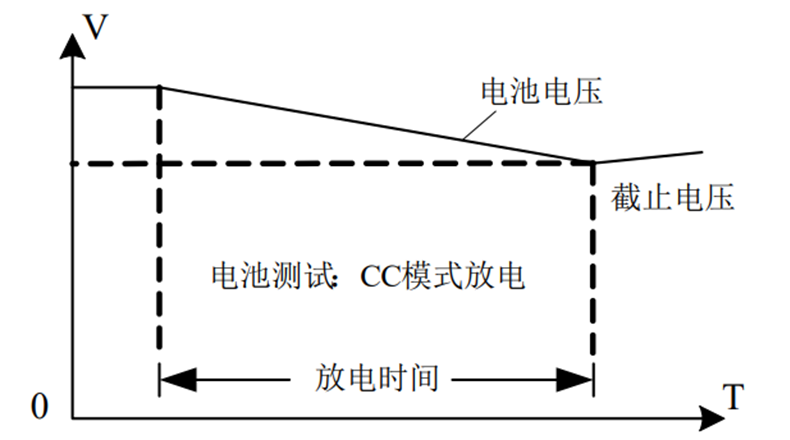

1）將儀器設置為電池模式，設置好負載模式，負載大小，截止電壓，當截止電壓時，將自動斷開負載。通過放電時間以及放電功率自動計算電池容量。

2）在放電過后觀察電池放電后外觀是否良好，有無漏液，根據電池狀態來判斷是否及格。

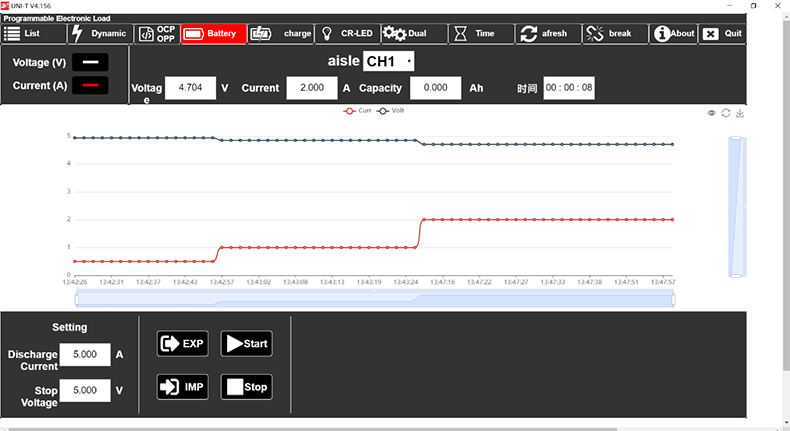

電池測試模式

同時顯示電壓/電流折線圖，根據放電時間自動計算電池容量
