ISO-SPI模擬技術:高壓電池BMS測試的高效解決方案


  來源: Chroma銷售服務中心 時間:2024-12-25 編輯:清風
分享到:

?


電動車電池電壓有從400V往800V增加,及大型儲能系統電池電壓從600V - 900V往1500V增加的趨勢,工程師在提出高壓電池BMS硬件在環(HIL)需求時,面臨電池芯通道數與仿真效果的兩難選擇:當通道數不足時往往需使用測試版韌體來縮小系統規模,但是如此便無法模擬真實系統中數以百計電池芯串?dāng)?shù)的復雜性,也難以精確仿真完整系統同時發生多處異常,或不同異常情境互相影響等的復雜工況;而配置滿通道數的電芯仿真器則又會導致成本與空間需求大幅增加。


這些高電壓電動車鋰電池組與大型儲能系統廣泛采用分布式BMS架構,其中包含BCU (電池控制單元)與BMU(電池管理單元)。BMU負責監測電芯電壓與溫度等數據,并執行電芯平衡功能;BCU根據BMU傳遞的信息進行電池組管理、安全保護及外部通訊。在高壓環境中,ISO-SPI通訊技術以高壓隔離與低成本特性,成為內部通訊的主流選擇。


透過ISO-SPI模擬技術來模擬BCU與BMU互動情境,可使BCU主板辨識虛擬BMU為完整系統的一部分,亦可以模擬BCU來單獨測試BMU子板,因此無需準備滿通道數的電芯仿真器與全部的待測物,即可構建完整的測試平臺。


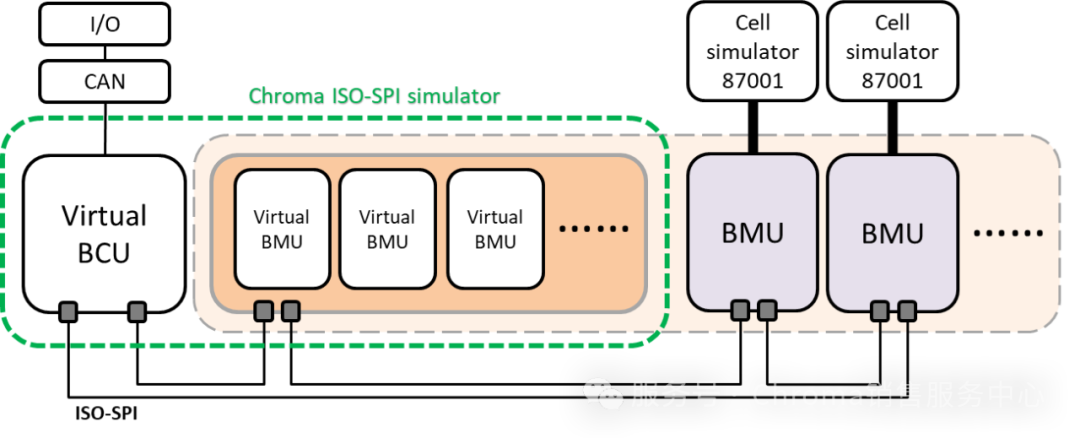

▲以 Chroma ISO-SPI simulator虛擬數個BMU與電芯仿真器搭配的混合測試系統

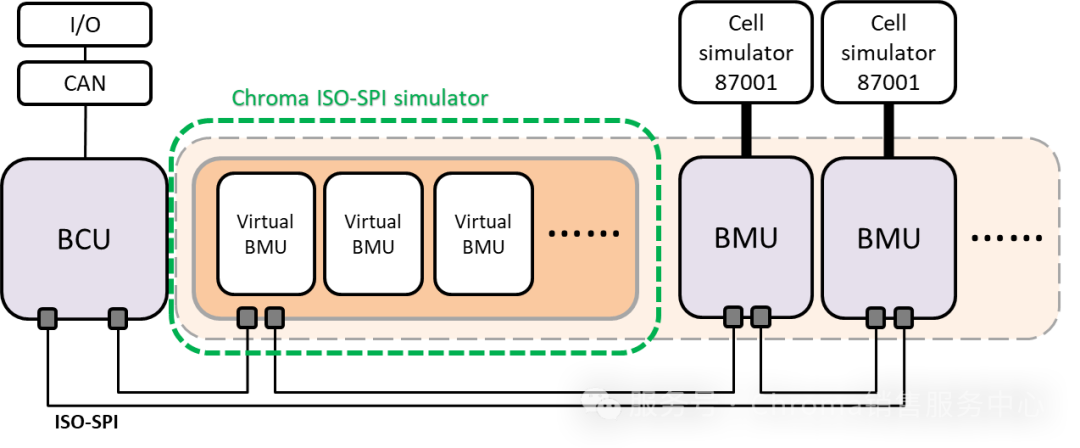

▲以 Chroma ISO-SPI simulator可模擬BCU,對BMU單獨進行測試


該技術需滿足兩大關鍵要求:


高速性:以BMS常使用的NXP MC33771B及 MC33664的 IC組合為例,ISO-SPI速率達2Mbps,仿真系統需要能快速響應并維持通訊穩定。


高兼容性:不同廠牌的IC在數據格式與控制程序上差異大,仿真器需要具備硬件與軟件的更新適配能力,實現廣泛兼容。


Chroma的ISO-SPI模擬技術以FPGA架構為核心,透過韌體升級靈活可支持多種BMS使用的前端處理與通訊 IC,滿足高速與兼容需求。


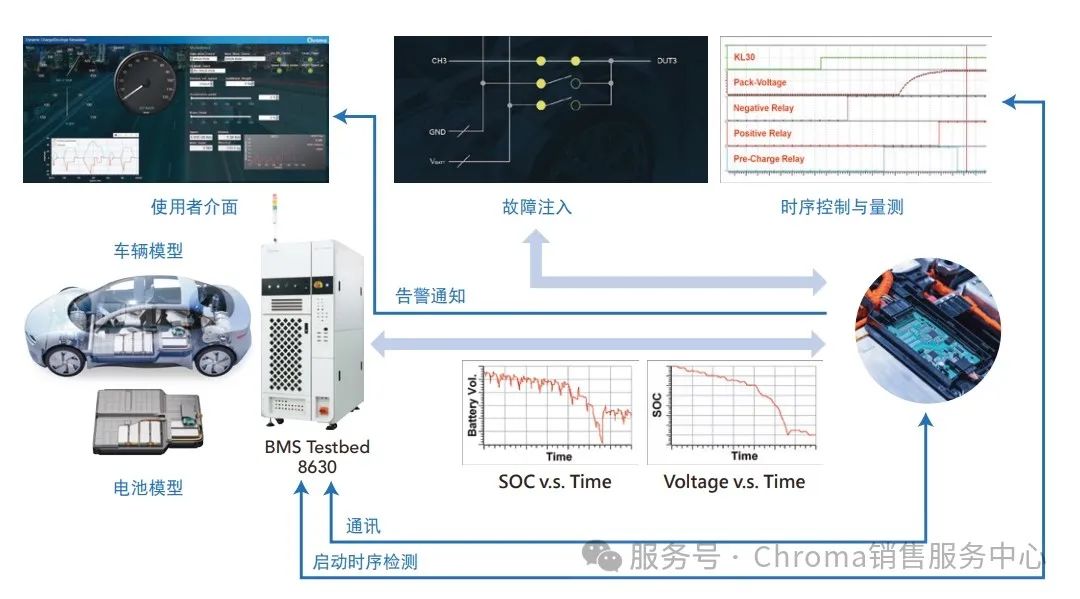

Chroma 8630 BMS 功率級硬件在環測試平臺已運用了此技術,實現電芯仿真器搭配虛擬待測物的方式建立完整的BMS測試平臺,進行包含真實與虛擬的動態場景、故障注入、模型導入等測試,顯著降低測試成本,成為電池開發與測試的高效工具。
