什么是鋰電池絕緣電阻測量？

在鋰電池的電芯生產線中，絕緣電阻的測量是檢測有缺陷產品的重要檢查之一。由于結構的原因，需要保證鋰電池的正極和負極之間以及電極和外部（外殼）之間絕緣。如果無法保持絕緣，即絕緣電阻不足的話，則可能導致火災事故。

絕緣失效的原因有多種，但尤其是在電芯生產過程中，我們檢測到由“內部短路”造成的缺陷。

絕緣電阻的測量

何時進行檢查

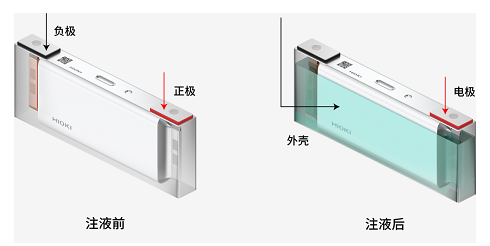

電芯絕緣電阻測量一般按以下方法進行。*

?在電芯注液前--在電芯的“正極和負極之間”施加直流電壓，測量絕緣電阻。

?在電芯注液后--在電芯的“電極和外包裝之間”施加直流電壓，測量絕緣電阻。

* 檢查時間和測量位置會因生產廠家不同有差異。

絕緣電阻的測量方法

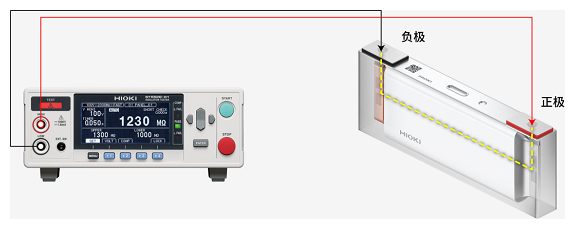

測量電芯的絕緣電阻時，請使用專業的絕緣電阻測試儀。絕緣電阻測試儀對被測物施加直流電壓。通過檢測施加電壓時流過的微小電流來計算電阻值。絕緣電阻測試儀配備高靈敏度電流表，可準確檢測微小電流。

【必看】絕緣電阻測試儀的選型

絕緣電阻計的選型要點如下：

- 絕緣電阻值的測量范圍和精度

- 測試電壓

- 充電電流

- 自動放電功能

- 接觸檢查功能

絕緣電阻值的測量范圍和精度

電池的絕緣電阻檢查需要使用專業的絕緣電阻測量儀器。用于判斷電池良品和不良品的基準值（電阻值）也會因電池不同而各不相同。選用時需要判斷絕緣電阻測量儀器的測量范圍是否匹配自身電池的阻值范圍。

測試電壓

測試電壓是絕緣電阻測試儀對被檢對象施加的電壓等級。測試電壓是否合適取決于電池。電芯的絕緣電阻測量一般采用100V～200V的直流電壓。最近，施加5V或50V等低電壓的情況也越來越多。

充電電流

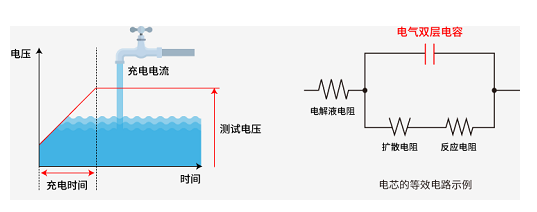

充電電流對于減少檢查時間很重要。充電電流代表絕緣電阻測試儀輸出電流的大小。電芯在結構上包含容性成分。因此，升壓到設定的測試電壓需要時間（容性成分充電時間）。由于充電電流越大，則充電時間越快，因此可以縮短檢查時間。

自動放電功能

自動放電功能是將電池中累積的電荷放電的功能。當施加測試電壓時，電荷會累積在電池的容性成分中。如果在下一個過程中連接到檢　查設備，而電池仍處于充電狀態，則可能會導致設備故障。絕緣電阻測試儀中安裝了兩種放電功能，是 “電阻法”和“恒流法”。對于電芯而言，“恒流法”可以更快地釋放電荷，從而縮短檢查時間。

接觸檢查功能

接觸檢查功能是執行可靠檢查的重要功能。檢查測量探頭與被測物的接觸狀態。如果測量探頭未與被測物接觸，則有可能將有缺陷的產品誤判為合格品。（因為如果未接觸的話，絕緣電阻值會變高。）
