例如：如果將連續模式參數設置為：Ia:0A，Ib:10A，Ta:10ms、Tb:10ms，代表含義為：電流在0A與10A之間切換，間隔時間為10ms。

>> STEP-3 運行和觸發

參數值設置完成后按下“On/Off”鍵上電，然后按下“Shift+Trigger”，工作狀態由 WAIT 變?yōu)镽UN，負載將連續的在A值和B值之間切換運行，再次按下“Shift+Trigger”，則可停止運行，最后按下“On/Off” 鍵關斷。

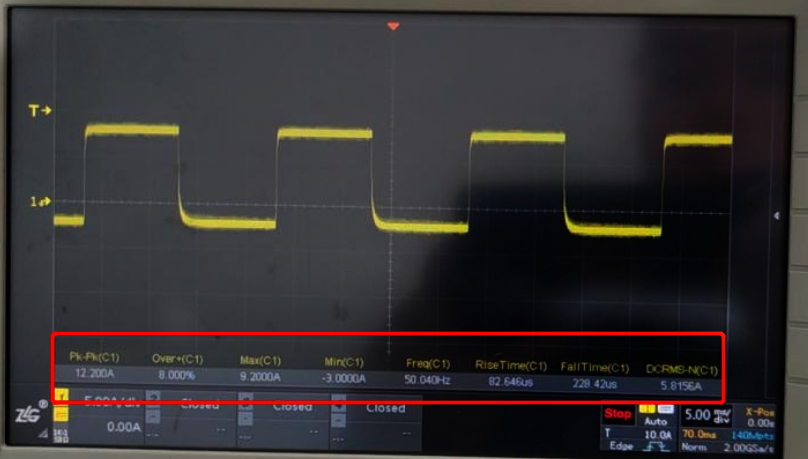

運行過程中，可通過示波器觀察到對應波形和相關測試數據。

測試產品介紹

北京大華無線電儀器有限責任公司自主研發生產的DH27800E系列大功率可編程直流電子負載，單機最高功率密度可達4U/6kW，支持并機以實現功率擴展，最大擴展功率可高達600kW，滿足各類應用需求。

DH27800E

DH27800E系列大功率可編程直流電子負載可提供150V、600V和1200V三種電壓等級，具有CC、CV、CP、CR、CC+CV、CR+CC和CP+CC共7種工作模式，同時具備動態模式和LIST模式等測試功能，可滿足用戶多種測試需求。

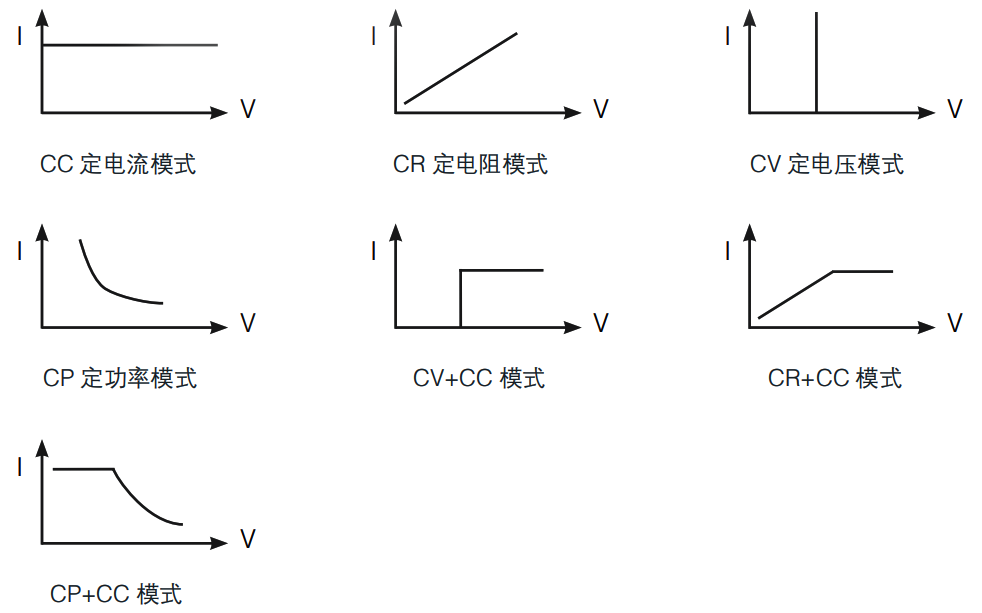

★·七種工作模式示意圖

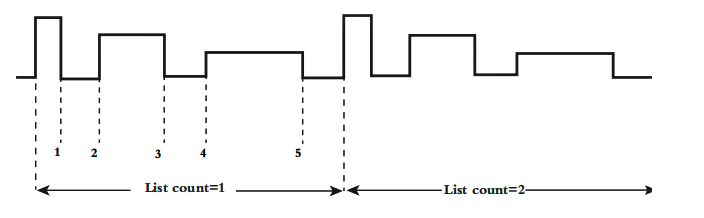

★·LIST模式示意圖

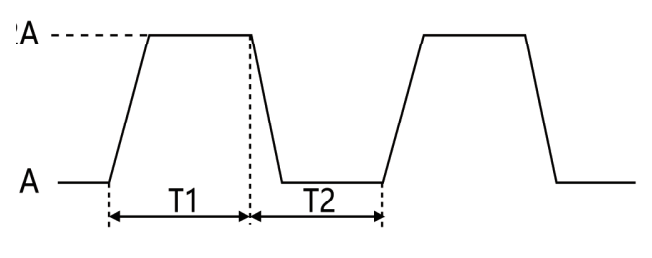

★·動態模式示意圖

在保護功能方面，DH27800E系列電子負載可提供過壓、過流、過功率、過溫、反接等多種保護功能，為用戶安全使用提供保障。

除此之外還具備電池放電測試功能，通過設置關斷電壓、關斷容量和放電時間三個截止條件，當達到任意一個條件時即可自動停止測試，確保電池不會因過度放電而損壞。在程控接口方面，DH27800E系列可配置USB、LAN和GPIB等各類通訊接口，方便用戶進行遠程控制。

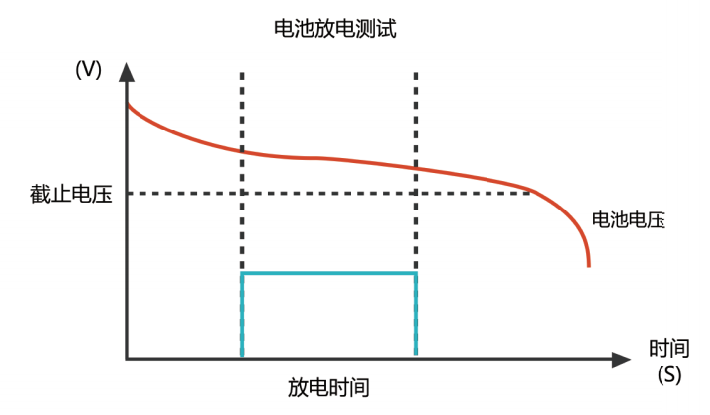

★·電池放電測試示意圖

基于DH27800E系列大功率可編程直流電子負載的優異性能，目前該電源已在工業電機、儲能系統、UPS、燃料電池、新能源和汽車電子等各行業得到了廣泛應用。
