福祿克人是有名的“寵粉狂魔”，來自用戶的需求和咨詢是竭盡全力、盡量滿足。這不，福粉們?cè)谑褂秒娔苜|(zhì)量分析儀過程中遇到的各種問題，集中答疑課堂來了。
什么是諧波？如何計算？結果怎么解讀？
諧波那么多算法，有啥區別？我該用哪種？
諧波功率潮流怎么判斷？
超高頻諧波有啥危害？標準規定是如何計算的？
每一期都滿滿的技術干貨，準備好了嗎？關注福祿克官方微信，提升你的技術level，讓你的同事和老板刮目相看。
集中答疑解惑系列內容每半月一次，一個專題，爭取講明白講透徹。
第一期專題

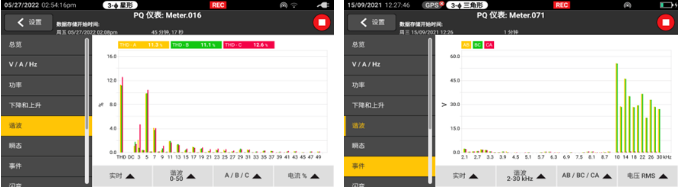

100次諧波、間諧波測試技術
有人就問了，電能質量最多不是測試50次諧波嗎？
Fluke 177x新產品為什么要新增“100次諧波、間諧波”功能？用途和目的是什么 ？
沒有無緣無故的新增功能，均來自不斷變化的新測試環境及要求：

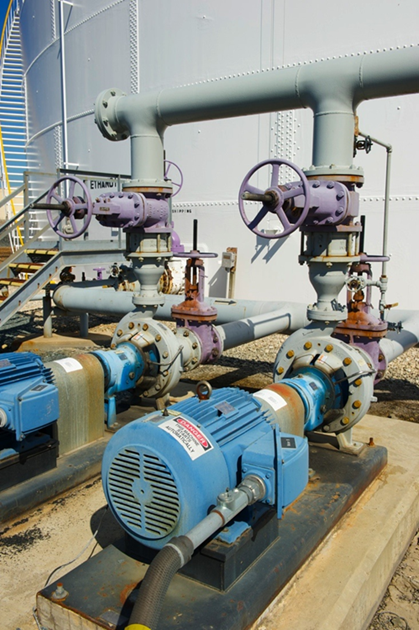

交流電動機變頻調速已成為當代電機調速的主流，在鋼鐵、有色、石油、石化、化纖、紡織、機械、電力、電子、建材、煤炭、醫藥、造紙、注塑、卷煙、吊車、城市供水、中央空調及污水處理行業得到了普遍應用。
保障電機運行的電源發生了改變！從工頻正弦波變成了方波
電機供電電源的頻率分布也發生了很大的變化，從主要含有50Hz基波頻率變成了含有多次諧波含量，甚至超諧波
諧波含量高會引起電機繞組的集膚效應，導致繞組過熱，絕緣材料性能下降甚至失效，最終電機壽命縮短，燒毀損壞。
因此，GB/T 755-2019：旋轉電機、定額和性能
明確要求諧波測試，計至100次。
該參數取代“電話諧波影響因數”（THF）
為什么考核該參數？
目的是限制和降低變頻驅動系統對臨近回路和用戶的影響和干擾，
限值：≤5%
該測量功能的意義：
1、國家標準要求
同步發電機諧波檢測，要求至100次。并且有明確的測試方法
2、電網諧波監測 – 發展趨勢
英國標準G5/3、G5/4曾深刻影響中國國標。
福祿克公司新一代電能質量分析儀F1770 ，可按照標準測試電機供電電源的100次諧波，A級PQ等級，還可以評估電能質量健康狀態、排查驅動系統故障原因。
