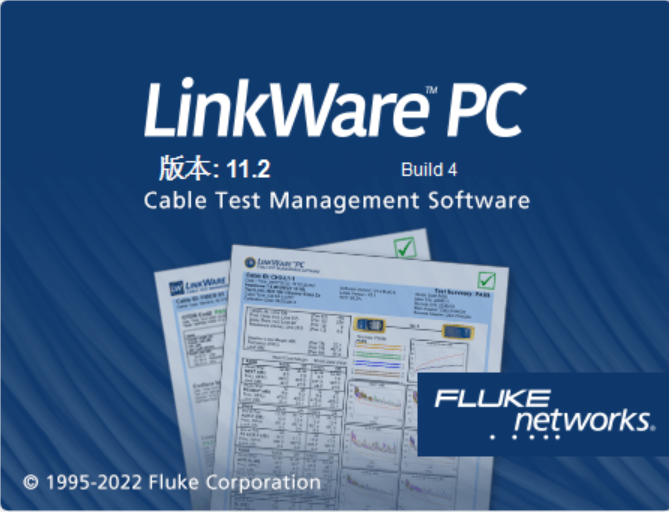

一般我們拿到的福祿克測試報告都是已經打印的紙質的文件或者PDF的文檔，往往忽略了最有價值的測試數據，測試報告的紙質版或者PDF版涵蓋的測試數據基本上能看到的只是測試結果，通過還是失敗，和非常少部分的測試數據（不及所有測試數據的1%）。福祿克測試儀中的測試數據可以通過linkware PC免費報告管理軟件導出，導出的測試數據保存后是后綴為.flw的文件，目前l(fā)inkWare PC軟件版本最新是V11.2。
進入官網，下載linkwarePC軟件，注冊即可下載，完全免費。

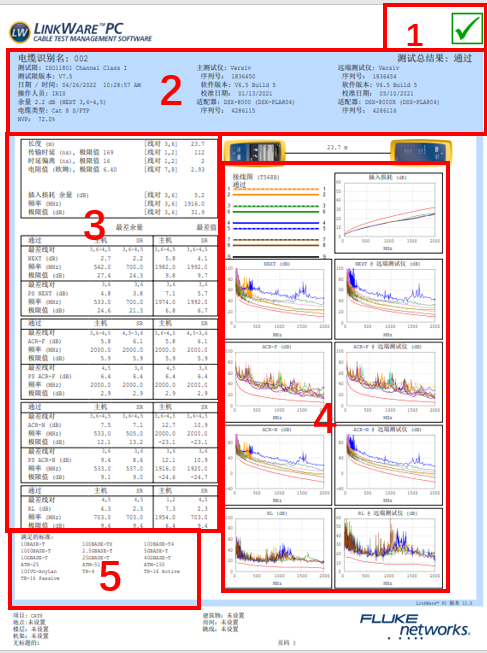

如果手上已經拿到的就是紙質版或者PDF版的測試報告，那怎么憑這點有限的內容獲取盡量多的數據信息呢，下圖是測試報告的截圖，我把測試報告劃分為5個區域分別講述一下，希望對你有幫助。
區域1. 很簡單，綠色√表示測試通過，紅色×表示測試失敗。（依據什么標準判別的通過失敗，得看區域2的詳細內容）
區域2. 包括了所有跟測試相關的信息下面選重要內容解釋一下：
·極限值：測試所采用的標準。上圖舉例這里采用的是ISO11801 CLASS I通道的標準，也就是cat8類線通道的測試標準。
·序列號：包括測試儀序列號和適配器序列號。
·軟件版本：測試儀的軟件版本，最好保持最新，這樣才有最新的標準。目前最新版本是V6.8
·校準日期：測試儀上次送校準的時間，一般建議1年校準一次，沒有按時校準可能導致測試結果不可靠。
區域3，包括按照所選擇的標準測試的所有參數的最差余量（所有需要雙向測試的參數，都包括了主機測數據和遠端設備測SR數據），和最差值以及所對應的頻率點。以近端串?dāng)_NEXT為例，近端串?dāng)_最差的線對是主機測和遠端SR測都是36-45之間，最差余量主機測是2.7dB,對應的頻點是542Mhz，在這個頻點對應的標準的極限值要求是27.4dB，遠端SR測最差余量是2.2dB，對應的頻點是700Mhz，在這個頻點對應的標準的極限值要求是24.3dB,余量越大越好，說明線纜質量越優秀。最差值往往發生在測試范圍內的高頻段，因?yàn)轭l率越高近端串?dāng)_越強。
區域4：包括了線序圖和掃頻測試?yán)L制的曲線。線序圖可以查看是否有接線錯誤。測試曲線從宏觀查看測試結果的整體，極限值是最下面那條紅色的線（插入損耗的極限值是最上面紅色那條線），測試結果距離極限值紅色曲線越遠，說明測試值整體余量越好，性能越優。
區域5：這個區域列舉的是測試通過，這個被測線纜可以支持什么樣的網絡速率，比如我上圖的測試結果，我這個8類線的23.7米的通道，可以最高支持40G base-T，25G base-T，等等。
如果測試失敗，僅憑這個PDF測試報告是無法分析導致測試失敗原因的，想要分析故障還是需要提供原始測試數據哦。
