這還是在較為理想的狀態下，使用兩個全新的同型號無源探頭測量低頻的信號，若是使用老舊的同型號無源探頭或是測量高頻信號，則共模噪聲往往會遠高于上述值，因此共模噪聲抑制比也會遠低于上述值。

共模噪聲抑制比(CMRR）

差分探頭和其他探頭相比，有一個獨有的參數，那就是共模噪聲抑制比(CMRR)。

共模噪聲抑制比即差模信號與共模噪聲的比值，它反應了差分探頭對共模信號的抑制能力，這個數值越大，就說明探頭對共模信號的抑制能力越好。

在差分測量中我們需要得到的是被測信號的差分成分，需要抑制的是被測信號的共模成分，因此測量差分信號時測得的共模成分自然是我們不需要的，那么它自然而然的就成為了噪聲成分。

差分探頭的設計使差分信號的兩個測量回路盡可能地成為鏡像，雖然鏡像的電路不可避免仍存在差異，因此共模噪聲的存在也不可避免，但是差分探頭的共模噪聲也要遠小于前文中使用兩個無源探頭測量差分信號的共模噪聲。

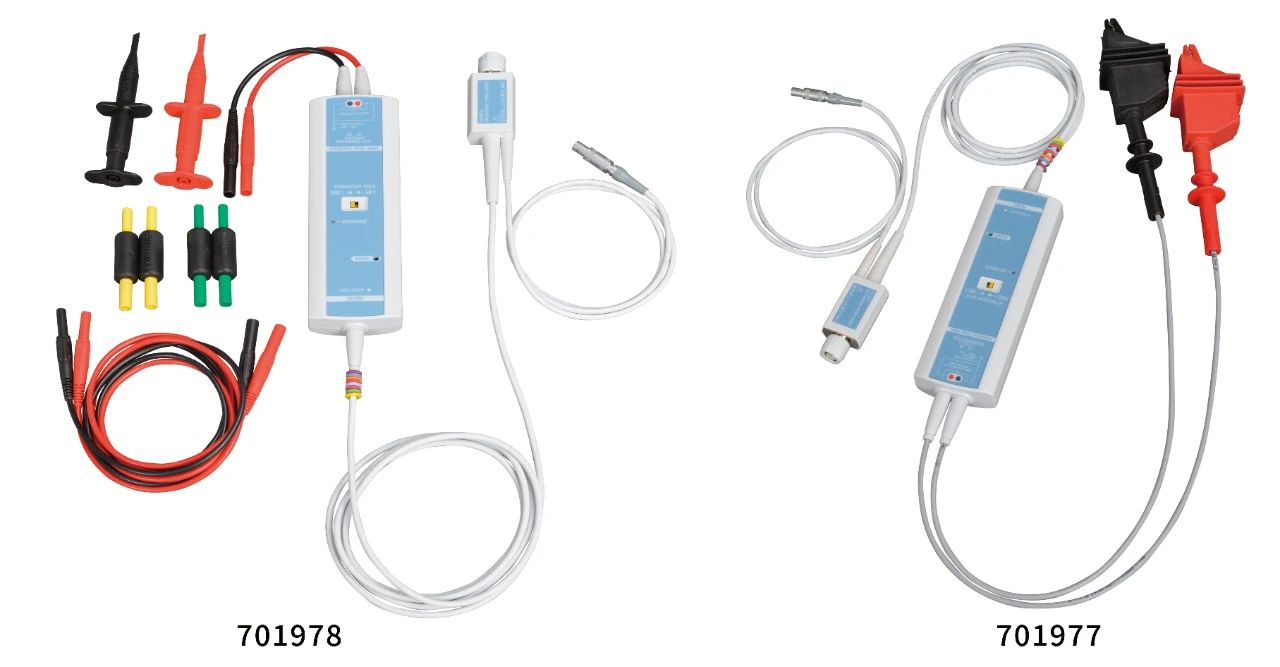

以701977和701978為例，它們在60Hz時的共模噪聲抑制比可達到80dB（注：許多廠家標注產品該參數時習慣于定義為共模噪聲與差模信號的比值，與通常的定義不同，因此會有負號，本質上沒有區別），換算成比值的形式為10000，即測得的差模信號為共模噪聲的一萬倍，而實測值往往要比這個標定的數值還要高，基本上可以忽略共模噪聲對差分信號的影響。

正是由于良好的共模噪聲抑制比，因此像701977和701978這樣的差分探頭是測量差分信號的最佳選擇，同樣也可用于接地信號的測量，使用差分探頭測量接地信號還會避免地環路對測量結果的影響。

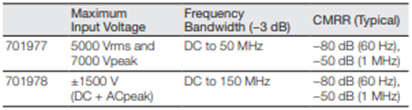

701977、701978規格參數

總 結

測量接地信號時需注意探頭的良好接地，且盡可能縮短地環路來避免對高頻信號測量的影響；測量差分信號時，差分探頭無疑是最佳選擇，在測量低頻信號或是對測量波形的質量要求不高時，也可以使用兩個同型號的無源探頭的測量方法，但無論何時都必須確保示波器的接地良好。
