如何解讀測試報告？

您應查看測試報告中的兩項基本內容，專家還應查看另外三項基本內容 — 任何人其實都可以查看這些關鍵因素。請參考圖2，查找報告的相應部分。

圖2. CertiFiber? Pro的測試報告。

1.查看測試是否通過，如右上角的綠色“√”或紅色“X”所示。

2.其次，測試中采用了哪些限值？想象一下，您八歲大的孩子數學考試沒及格，您會感到沮喪，但是如果您看到該測驗涵蓋了高級多元微積分的相關知識，那么沮喪感可能會少很多。如上所述，您可以根據TIA/ISO標準或(IEEE的)應用標準進行測試。確保使用的限值正確。

現在，讓我們來看看專家關注的事項。

3.查看實際的損耗測量值。對于CertiFiber?Pro OLTS，其報告中的損耗結果通常成對出現(雙光纖測試)。任何波長的“損耗”若出現負數，都表示通過光纖傳輸后信號增強了 — 這在物理原理上當然是不可能的，它往往意味著測試儀的設置不正確。請注意，CertiFiber Pro OLTS會自動將負損耗標記為錯誤，但并不是所有其它測試儀都會將其標記為錯誤。

4.設置“參考”，又稱為歸零。在大多數情況下，建議使用單跳線法歸零 — 如果此處顯示其它內容，則應查找其原因。您可以更深一步：查看本部分開頭顯示的連接器和熔接點數量。如問題1（點擊此處跳轉第一期或下載白皮書全文）中所示，根據TIA或ISO限值進行測試時，沒有職業道德的操作人員可能會簡單地在限值中增加比實際鏈路中更多的連接器，將“不合格”的測試結果轉變?yōu)椤昂细瘛?。如果損耗值看似過高，請要求操作人員進行解釋。

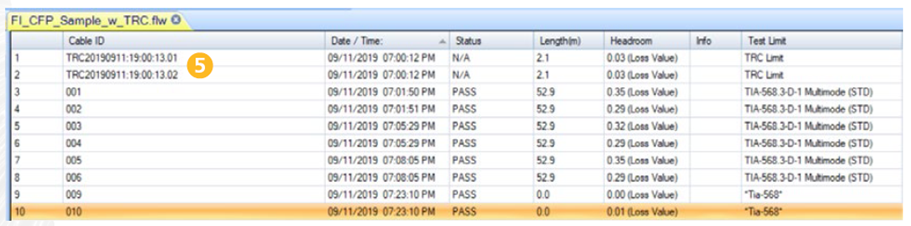

圖3. 這是一組在linkWare? Live屏幕上顯示的CertiFiber?Pro的測試報告。前兩個報告是測試參考跳線(TRC)的歸零值，此值在所有后續測量中將被使用。

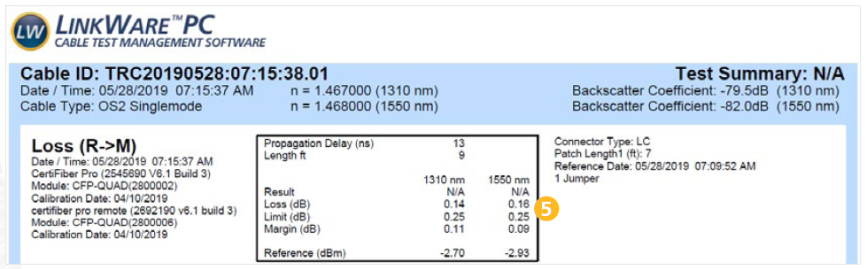

圖4. 詳細的TRC報告示例。

5.進行任何測試之前，用戶需要先設置參考(歸零)，然后對用于所有后續測試的線纜進行測試。參考值不屬于某條測試報告，當您用linkWare?報告軟件查看報告時，很容易找到這個參考值 — linkWare報告中的第一組報告就是這些TRC的參考值，其性能如圖3所示。專家可單擊該項參考值查看詳細參數(圖4)，以確保其損耗值不會太大 — 太大則說明TRC電纜質量低劣，可能會導致這些電纜的所有測量結果都不準確。如果這些數字為負值，則表示參考設置不正確，并且所有后續測量均會錯誤。需要重新設置參考值甚至更換TRC。
