1.鏈路可以允許有多大損耗？如何計算損耗預算？
向光纖一端施加信號，信號從另一端輸出時會變?nèi)酢］斎牒洼敵鲂盘?hào)之間的差值就是光纖鏈路造成的信號能量的損耗，稱為插入損耗。
損耗以分貝即dB表示，信號強度每降低一半則對應為3 dB。如果輸出信號是輸入信號的一半(1/2)，則損耗為3 dB；如果輸出信號是輸入信號的1/4，則損耗為3dB+3dB = 6 dB，以此類推。
TIA和ISO根據光纖的長度、連接器和熔接點的數量來定義鏈路允許的最大損耗限值或“損耗預算”。連接器和光纖類型的不同，則存在多種版本的參數，在本示例中，我們將選用OM5多模光纖，該光纖在TIA和ISO標準中具有相同的限值(表1)。要計算鏈路的損耗預算，可如下計算：
損耗預算 = 光纖長度(千米) x 3.0dB + 連接器數量 x 0.75dB + 熔接點數量 x 0.3dB

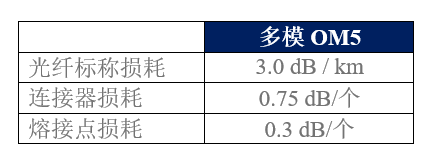

表1. 基于TIA和ISO標準的OM5多模光纖和標準連接器的損耗指標。
例：光纖鏈路長度為250 m，有四個連接器和兩個熔接點，則預算為：
4.35dB=0.25km*3.0dB + 4*0.75dB + 2*0.3dB
(損耗預算 = 光纖長度(千米) x 3.0dB + 連接器數量 x 0.75dB + 熔接點數量 x 0.3dB)
如果現場實際測得的鏈路損耗低于4.35 dB，則測試“通過”！請注意，我們的CertiFiber?Pro會根據連接器和熔接點的數量計算的損耗預算(見圖1)。您甚至無需輸入長度 — CertiFiber Pro會為您自動測量長度。
請注意，通過該項測試并不能保證您的網絡應用在此鏈路上可以正常使用?！?接下來我們將進行詳細介紹。

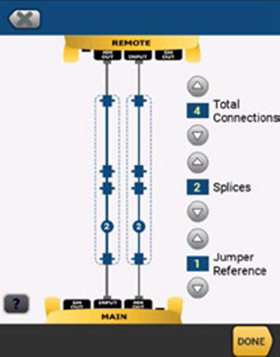

圖1.只需輸入連接器和熔接點數量，CertiFiber Pro將自動計算被測光纖類型對應的預選限值。
2.我的應用能否在此鏈路上運行？
如果您的光纖通過了CertiFiber Pro的認證并記錄在案，那么這個問題就很簡單了。在測試報告的左下方，“Compliant Network Standard”(兼容的網絡標準)下，您會看到，基于該光纖的損耗和長度，列出了可支持的各種應用(詳見圖2)。
如果沒有對光纖進行認證或者報告已丟失，則情況會較為復雜，但是也有辦法。損耗大小和光纖長度是應用能否在鏈路上運行的決定因素。您可以在我們的Versiv? Limit Lines(VersivTM限值)文檔中找到最常見應用的限值(注冊下載) — 搜索其中的應用，例如“40Gbase-SR4”，即可找到如下表格。
根據所用的光纖類型，只需測量其損耗和長度，然后將其與所用光纖類型的對應預算限值進行比較即可。例如，對于OM4，如果在850 nm波長和125米處測量得出的損耗為1.1 dB，則該電纜可支持40Gbase-SR4。

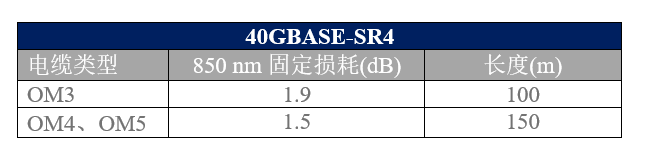

表2.40Gbase-SR4的損耗和長度限值(IEEE)

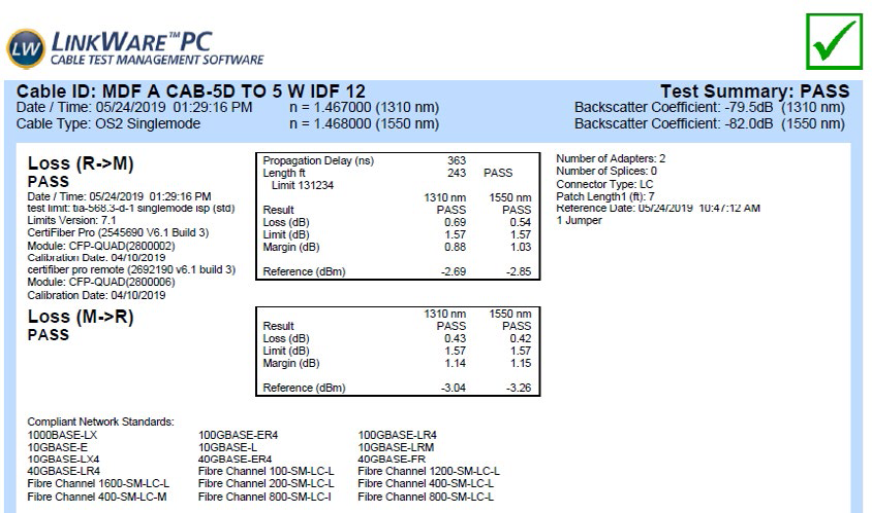

圖2. CertiFiber? Pro的測試報告。
