·模擬電池燃料或太陽能電池陣列的負載以測試其性能。

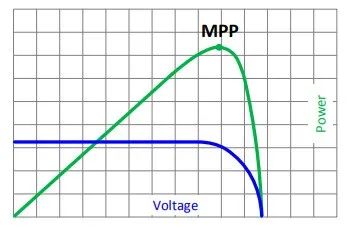

圖 2 舉例顯示了 EA 負載能夠模擬的最大功率點 (MPP) 曲線。

圖 2. EA 電子負載的內置函數發生器能夠模擬進行最大功率點追蹤的太陽能逆變器，從而測試太陽能電池陣列

內置函數發生器讓您能夠擁有非常大的測試靈活性，并且無需使用額外的儀器、函數發生器和方法，亦可安全地將此函數發生器連接到負載。

05 探討降低電力消耗帶來的降本

我們可助您盡可能降低所消耗的電網電力以及由相關負載產生的熱量。EA負載作為回饋式負載，通過逆變器將吸收的直流電轉換為交流波形，以交流電的形式回饋電網。能量回收效率高達96%，這大大降低了電力消耗、節省了公共事業成本。對比回饋式負載所帶來的降本，傳統負載則有著較高的成本，它必須配置充足的冷卻裝置，用以耗散因吸收電力而產生的熱量。

06 考慮所需的公共設施

額定吸收功率3kW的EA負載能夠通過單相電來工作，藉由內部強制風冷，保持安全工作溫度。額定吸收功率5kW至15kW的負載需要使用三相電源，同樣采用內部強制風冷。即便是通過三相電源工作的EA 30kW負載，也采用內部風扇來達到冷卻目的。除風扇之外，面對更大功率的模塊，您可以選擇使用水冷方式。請務必了解所選電子負載的基礎設施要求，并為此做好準備。

07 明確負載的安全要求

電子負載的吸收功率可能非常大，而且必須支持高電壓和高電流。因此，確保負載受到恰當?shù)谋Ｗo(hù)非常重要。例如，如果負載的內部溫度過高，所產生的熱量可能損壞負載。因此，您應確保對負載進行過溫保護，在內部溫度達到危險級別時，及時關閉負載。您還應考慮對負載進行過流、過壓和過功率保護。EA負載兼具這四種保護方式。

08 明確控制要求

確保所選擇的負載擁有應用所需的通訊接口。EA負載提供了大量接口，可廣泛適配眾多不同的應用。除標配接口外，所有選配接口都是可現場安裝的模塊，插入負載的背板即可使用。您可方便且輕松地添加新接口，以滿足未來新的應用需求。

EA電子負載配備了USB和Ethernet接口。另外，EA負載還可選配RS-232接口。在連接到PC時，負載使用標準SCPI命令進行可編程控制。

如果需要將負載用于工業應用，通常需要將負載連接到可編程邏輯控制器(PLC)。EA負載讓您能夠方便地集成到基于PLC的控制系統中。我們的負載使用Modbus命令語言，并可針對PLC控制選配多樣化的接口，包括Modbus、CAN、CANopen、EtherCAT、Profibus和Profinet接口。

此外，您可以藉由來自標配接口的模擬信號，控制EA負載。該接口是一種隔離型模擬量接口。并非所有負載都配有電隔離模擬接口，以用于在工業應用中將儀器接地與高噪聲接地分開。如要使用模擬量控制，建議選擇具有隔離型接口的負載，以免受到接地噪聲干擾。

如要手動控制負載，請確保負載配有顯示屏和手動操作控件。EA負載擁有觸摸顯示屏（見圖 2），讓您能夠輕松訪問設備設置并控制相關功能。EA負載還提供了多種語言選項，有助于提高內容的可理解性，以便全球不同地區的使用。

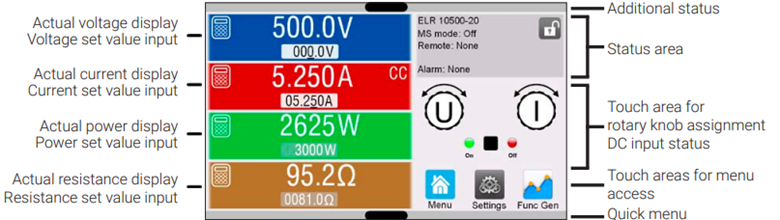

圖 3. EA 10000 系列電子負載觸摸屏

即使不采用手動負載控制，也應考慮配備前顯示屏和控件，它們能夠讓您方便地測試系統開發并進行故障排除。EA電子負載上的全彩觸摸顯示屏可簡化開發與故障排除工作。

09 考慮可擴展性，提供電源容量
