測試設備：交流電源、電子負載、數字示波器、高頻毫伏表、隔直電容
真有效值測量需要用到高頻毫伏表，與峰峰值次測量相同這兩種測量都應防止出現地環路。由于大多數示波器和高頻毫伏表都使用以地為參照的輸入，測試電源以地為參照的輸出，此時很可能產生地環路見圖5。在這種情況下，為避免地環路問題，可以使用具有浮地（差分）輸入的儀器。

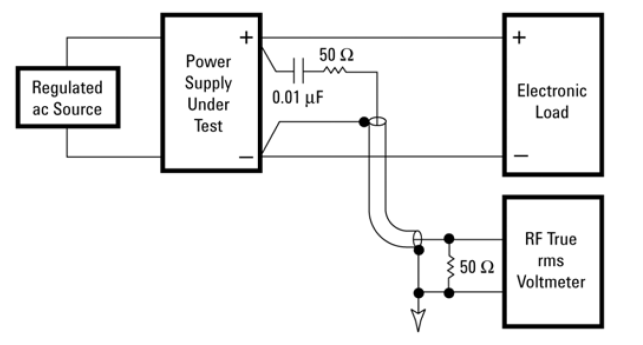

圖5 真有效值（RMS）測試連接框圖
在進行第一組紋波與噪聲測量時，交流源的電壓和頻率應設置于規定的最小值，被測電源在最小，然后為最大額定負載值。第二組紋波與噪聲測量時，交流源應設置于規定的最大幅度和頻率，被測電源在最小，然后為最大負載值。為測試多路輸出電源，在進行各路輸出的紋波與噪聲測量時，所有其它輸出應先設置在最小負載，然后至最大負載。
測試注意事項：
1、盡量使用高垂直分辨率示波器（建議8bit以上）；
2、示波器采樣率指標至少為紋波與噪聲頻率的5倍；
3、選擇存儲深度長的示波器，以保證波形不失真；
4、盡量使用示波器最小量程以降低示波器本底噪聲；
5、根據需要使用帶寬限制功能。
