因為混凝土路面比較難挖，過程中可以邊挖的同時再次通過尋線儀接收器輔助定位線纜的精確位置。
第五步
成功找到斷點并恢復連接線路

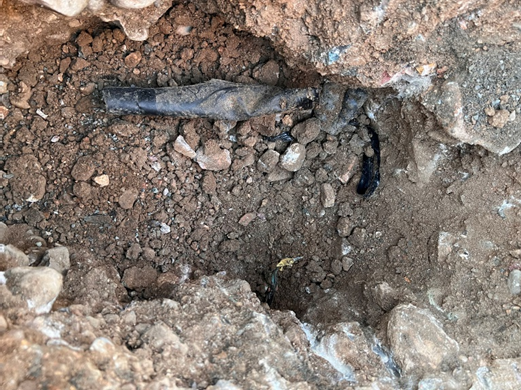

挖開后可以明顯看到線纜外皮已經全部斷開，內部的芯線雖然當時的施工方有拿絕緣膠帶簡易連接，但因為缺少保護，最終還是造成了此處的斷路故障。
驗證一下尋線儀在斷路點的信號變化，可以明顯看到斷路點之前信號很強，斷路點之后信號為0。(具體實測還需要根據線纜深度影響來判斷信號變化，深度增加也會導致信號的變?nèi)?
案例總結
1、產品應用：
使用福祿克F2052尋線儀可以探測混凝土地下約50厘米的線纜位置或故障
2、測試原理：
尋線儀可以通過發射器接入被測線路，發出電磁信號沿線路傳輸，由接收器根據信號的強弱變化來排查具體位置
3、城市監控系統的運維推薦的測試工具：
數字萬用表Fluke-15B MAX
用于線路通斷、電壓等故障排查與維修測試
尋線儀Fluke-2052
用于線纜定位與短路和斷路故障點的快速排查
