監控系統對城市的安全防控和城市管理非常重要，一般在交通要道、治安卡口、公共聚集場所、賓館、學校、醫院以及治安復雜場所都會安裝視頻監控設備。幾千甚至上萬個監控線路錯綜復雜，有時候一些施工或各種原因難免會出現故障，一旦發現則需要緊急維修，盡快恢復。

案例背景

某城市路面監控系統的某一處攝像頭出現故障報警，經過現場實測此處監控的斷路器已處于斷電狀態，懷疑其電源線纜有某處斷路故障。此監控的電源線纜為兩相，鋪設深度約為混凝土路面地下50厘米左右?？蛻粜枰獪?zhǔn)確判斷出斷點位置并挖開，重新連接線纜，否則需要重新鋪設整條線路。

測試難點

由于施工方更換過幾次，運維工程師沒有監控系統的線路圖，無法識別此線纜對應的上一級配電柜位置。線纜90%埋在混凝土下方，無法直觀確認線纜走向和故障點位置。

測試結果

使用福祿克2052尋線儀，快速準確的定位出線纜斷點位置，相比重新鋪設整條線纜的方案，可以節省超過50%的時間和物料成本。

測試過程

第一步

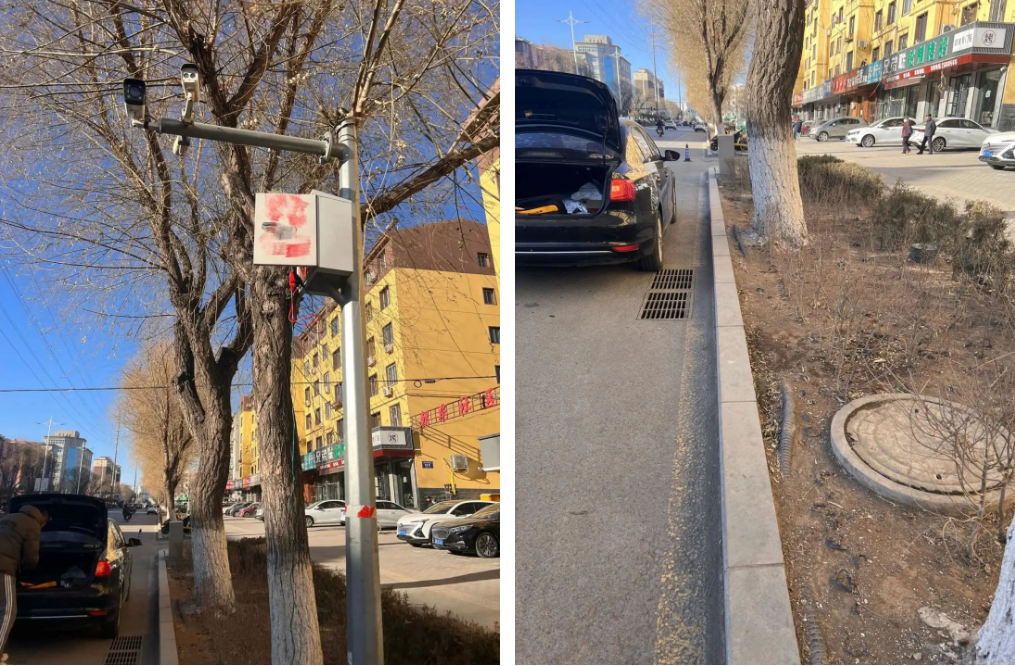

觀察現場與周邊環境，

初步判斷線纜方向和測試方案

監控對應的電源線在接線盒之后通過柱子進入地面，觀察柱子左側有小段的線纜露出可以初步判斷線是向左走向。繼續往前為地磚和混凝土地面，附近200米內未觀察到配電箱，無法進一步判斷。計劃在接線盒處接入發射器，先沿著柱子作測路面繼續判斷線纜的走向。

第二步

連接發射器并打開

正極用紅色夾子線纜的火線，將發射器的負極連接零線并同時使用另一根綠色導線接地（注意需尋找足夠良好的接地極非常重要，如沒有合適的接地極可以嘗試使用單獨的地釬，因此現場柱子的接地良好，最終選擇使用監控柱子本身接地）。按下“HI”高信號模式，看到發射器LED燈閃爍并發出連續蜂鳴

第三步

打開接收器，選擇精密尋線模式

沿著初步判斷的線纜方向觀察信號變化

在移動接收器時，會看到明顯的信號大小變化，接收器距離線纜位置越近則信號越強，距離越遠則信號越弱，由此可以判斷線纜的具體位置。

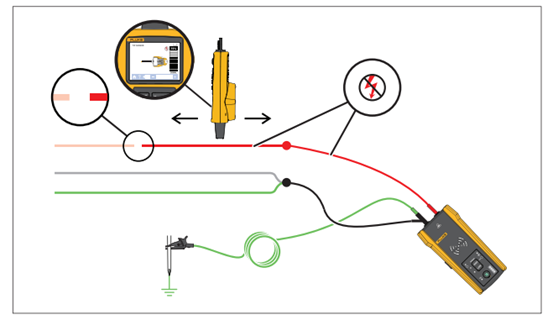

對于斷路點的定位，原理如下圖，斷路點之前有信號，斷路點之后信號變?yōu)榱?。所以?dāng)我們初步判斷了線纜的走向以后，要仔細沿著線路查找信號變?nèi)醯牡攸c(diǎn)。

在查找到約30米左右的距離時，發現信號有明顯變?nèi)踝罱K變?yōu)?的趨勢，同時觀察到路面有過施工痕跡，所以懷疑此處很可能就是斷點位置。

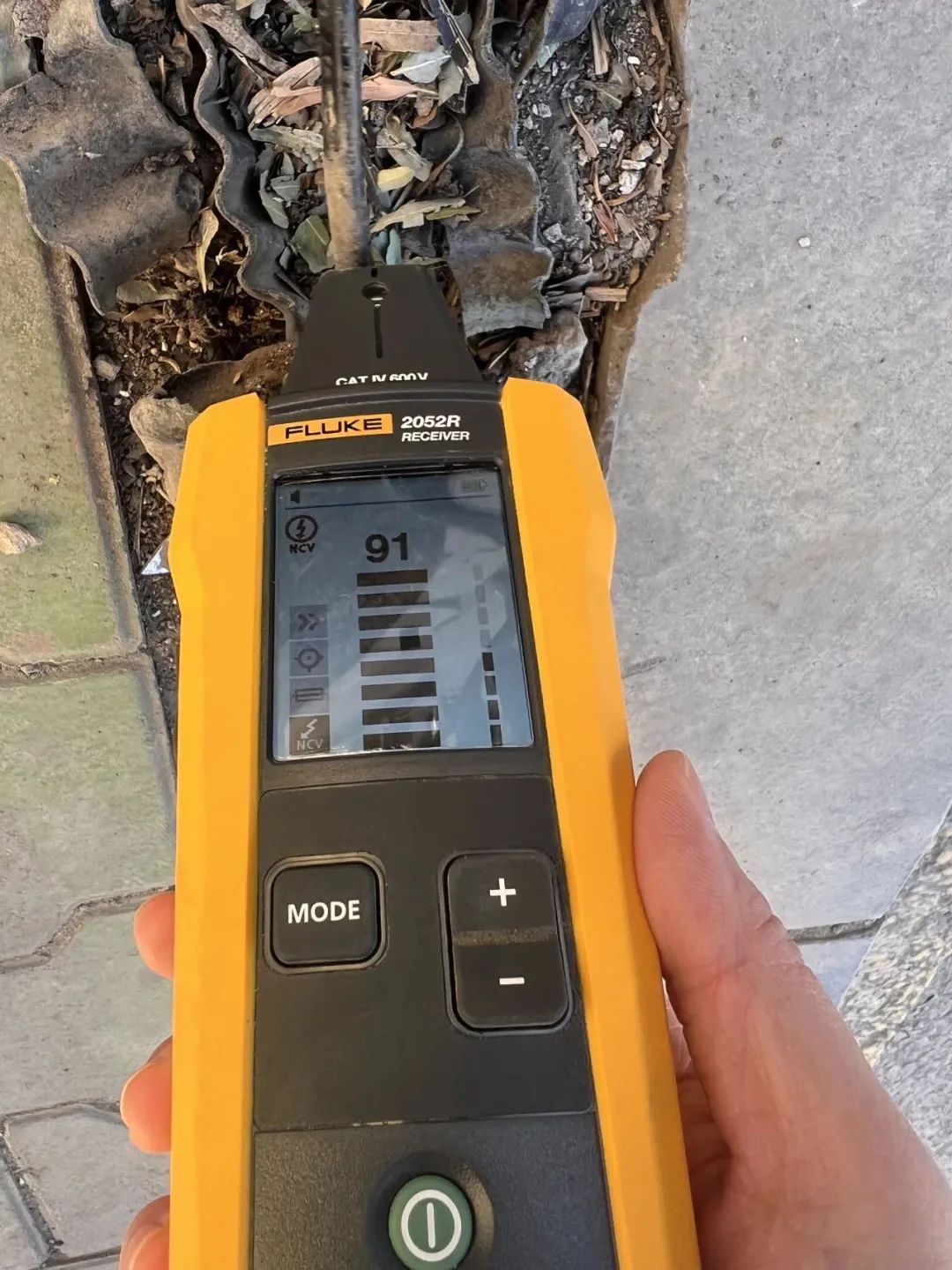

幸運的是繼續往前方查找，疑似斷路點的前方3米處還有一小段線纜露出，在此使用尋線儀的NCV功能測試發現此線纜帶電，說明斷路故障點肯定在此NVC帶電的位置之前，通過這三條信息，最終確認了一個故障點約6060厘米的范圍并決定挖坑。

第四步

在確認的故障點位置挖開尋找線纜斷點
