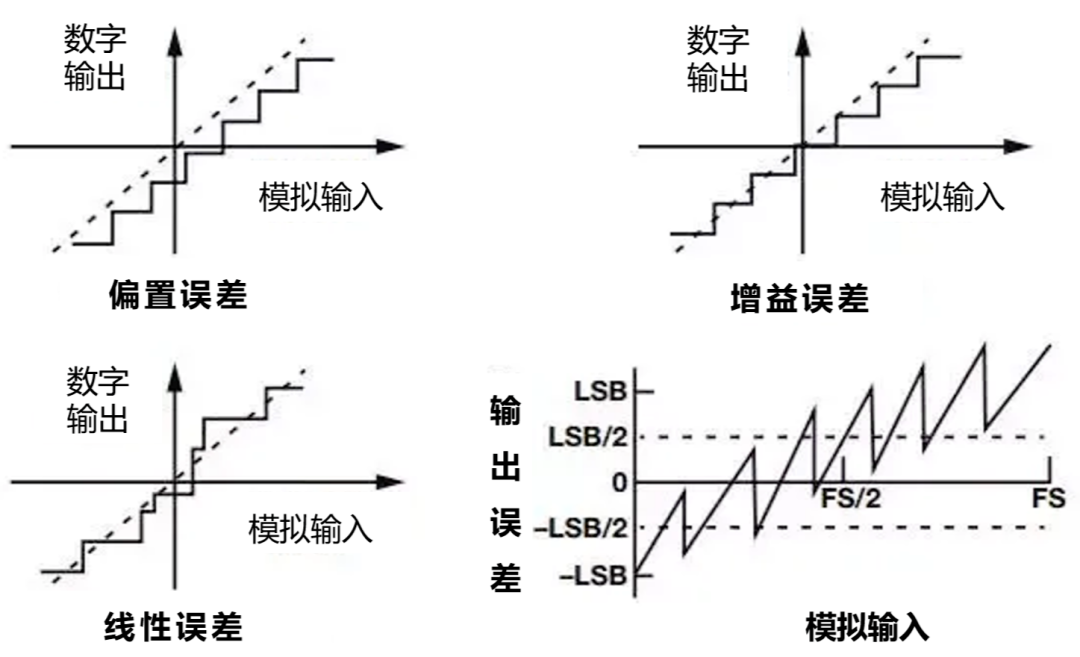

▲ADC量化誤差

ADC的關鍵指標包括：

· 靜態參數：DNL微分非線性、INL積分非線性

· 動態參數：SNR信噪比、ENOB有效位數、THD總諧波失真、SFDR無雜散動態范圍

ADC動靜態參數測試挑戰

隨著數字信號處理技術和數字電路工作速度的提升，以及對于系統靈敏度等要求的不斷提升，對于高速、高精度ADC的指標提出了很高的要求，很多ADC芯片的采樣率都達到了百M(fèi)Sa/s甚至GSa/s以上。這意味著ADC不僅需要良好的靜態性能，而且在比較高的輸入信號頻率時需要有良好的動態特性。

ADC的動靜態性能測試需要借助專業的儀器設備進行檢測，對于研發及制造ADC芯片的廠商以及使用ADC芯片制作高速采集板卡的設計工程師而言，如何驗證芯片在板級或系統級應用時的真正性能指標變得尤為關鍵。

客戶案例

ADC動靜態參數測試

以下是以某公司的4通道14bit垂直分辨率高速ADC為例，對ADC的動靜態核心性能進行驗證測試?；镜霓k法是在ADC的輸入端輸入一個理想的正弦信號，然后對ADC轉換后的數據進行采集及FFT頻譜分析以及統計分析，最終得到如DNL微分非線性、INL積分非線性、IMD交調失真、SNR信噪比、ENOB有效比特位數、SFDR無雜散動態范圍及THD總諧波失真等指標。以下是典型的ADC測試方案：

▲典型的ADC測試方案示意圖

以動態性能測試為例，測試ADC芯片的SNDR無雜散動態范圍、THD總諧波失真及ENOB有效比特位數等指標，一般需要通過信號發生器產生純凈的正弦波信號，輸入到ADC中進行采樣，得到的樣本數據經過PC端的數據處理，得到動態頻譜特性，進而得到相關結果：

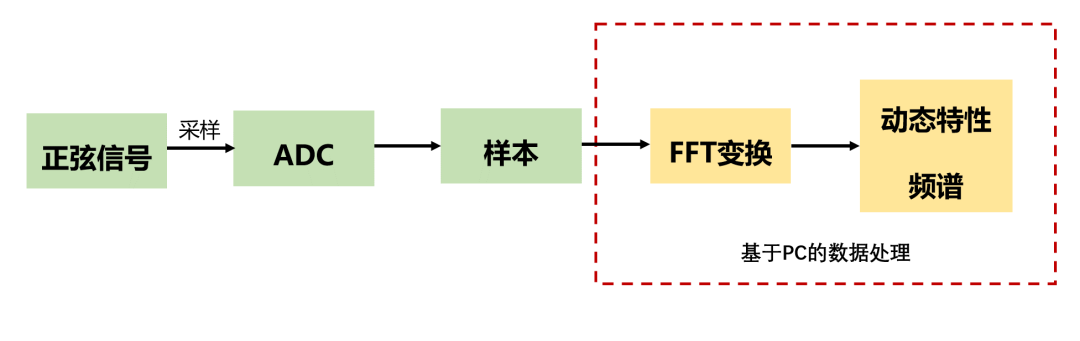

▲ADC動態特性測試流程

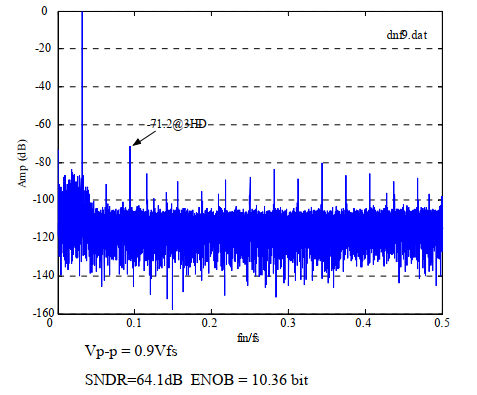

▲ADC動態特性測試頻譜分析及結果

該測試方案的關鍵在于用于輸入ADC芯片或測試板的正弦波足夠純凈，才可確保ADC采集轉換后數據分析結果的真實性。在面對多通道的模數轉換器ADC時，往往需要多路的信號發生器，以往傳統的方案是通過多臺信號信號發生器或使用功分器進行一路轉多路搭建多路的輸入信號。這種方案成本高、集成度低，且搭建測試系統時需要同時對多臺設備進行控制，系統較為復雜。

此外，ADC測試過程中對時鐘頻率和各個輸入信號的頻率比例關系要求非常嚴格，準確合適的頻率可以防止FFT計算時存在頻譜泄露，使測試結果更加準確，這就要求對多路輸入的正弦波信號需要有嚴格的頻率比例關系。

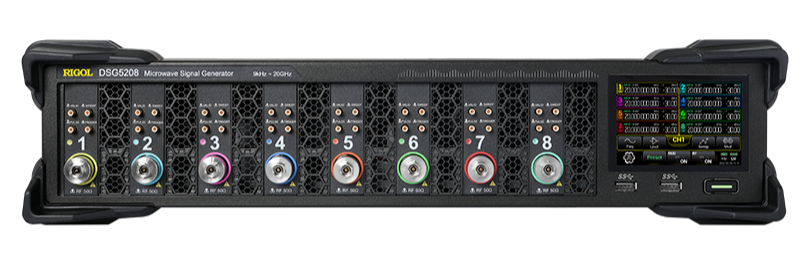

為解決以上測試痛點，RIGOL推出了DSG5000系列多通道微波信號發生器，單臺設備最多可集成8個微波射頻通道，輸出頻率最高可達到20 GHz。DSG5000系列多通道微波信號發生器采用共參考的設計思路，8個微波射頻通道可獨立設置頻率且具備相參特性，可確保輸出多個不同頻率信號間頻率比例關系保持長時間穩定。
