DSG5000的多通道輸出可以讓測試系統搭建更加方便靈活，一通道輸出作為ADC時鐘信號，提供非常小的時鐘抖動，發揮ADC的最佳性能；其他通道作為和時鐘信號相參的模擬信號，提供更加靈活的模擬測試向量。并且信號頻率精度可以到0.01 Hz，提供非常精準的模擬參考信號，同時通過計算信號頻率、采樣率和FFT頻點關系調整到?jīng)]有頻譜泄露的頻率點，提供更加精準的測量結果。

▲DSG5000系列微波信號發生器簡化多通道ADC測試

通過簡化后的測試系統測試將能夠?qū)崿F(xiàn)SNR、ENOB、SFDR、THD等測試，同時DSG5000系列的優秀相位噪聲可以準確地測量這些參數。DSG5000系列可以提供多個頻率輸出，實現3階交調(IMD3)、1dB壓縮點(P1dB)測試，此外，該測試系統還能一同測量DNL和INL（碼密度分析）這兩個直流參數，簡化測試方案，提升測試效率；并且可以利用多通道相位可以精細調節的特性，進行片內延遲單元的性能測試。

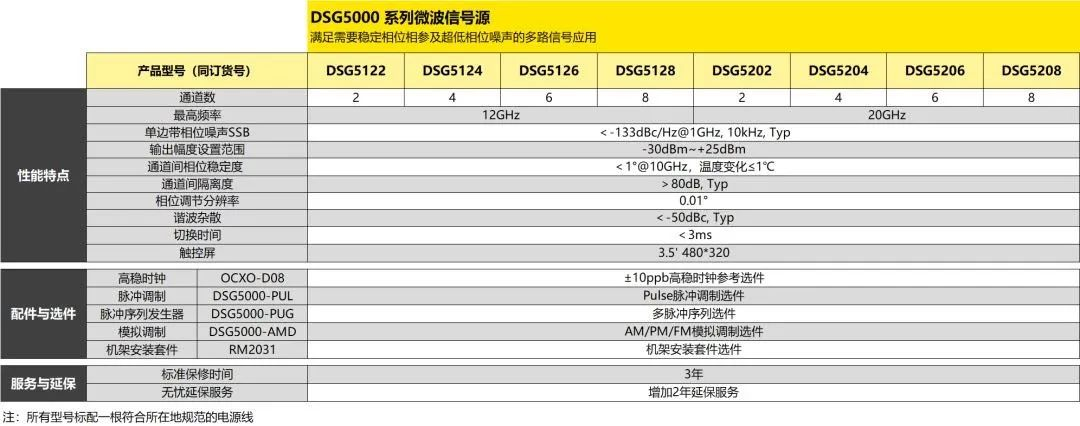

DSG5000系列微波信號發生器

RIGOL提供的DSG5000系列微波信號發生器及產品組合解決方案可以有效提升多路ADC芯片或采集板卡的集成效率及測試效率。DSG5000系列多通道微波信號發生器不僅可以提供多通道純凈的信號輸入，還可以提供ADC芯片或采集板卡的采樣時鐘，使用戶進行集成開發時所需控制的儀器設備大幅減少。
