FLIR GF309適用于石化煉油化工企業的

加熱爐、裂解爐和轉化爐檢測

可在線對爐管溫度、結焦等進行查看

是定期檢測加熱爐的理想之選！

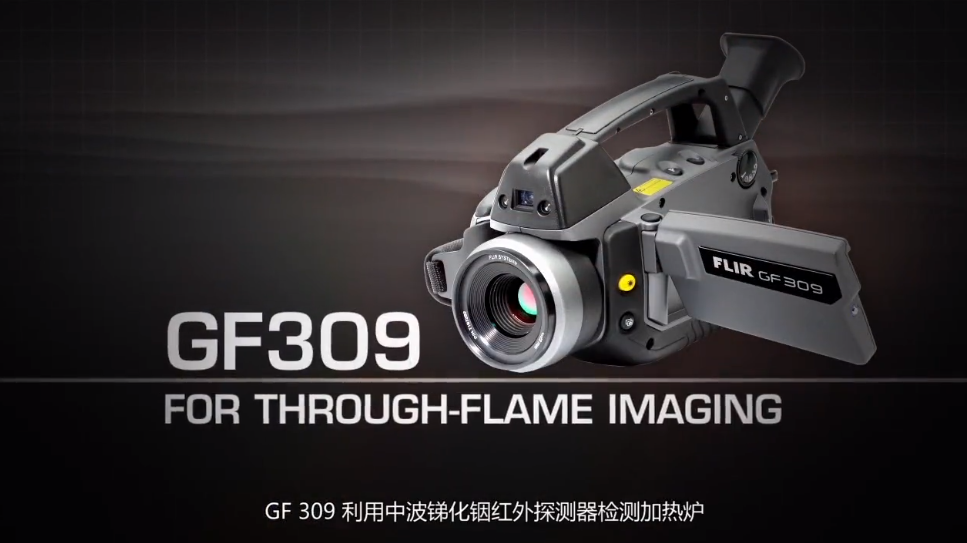

FLIR GF309

加熱爐在運行過程中，常常因為燃燒狀況不好，使得爐管受熱不均，局部出現超溫情況，長時間運行在超溫狀態，將會導致爐管結焦、材質裂化、鼓脹變形甚至爆管。如何準確掌握加熱爐爐管溫度場變化情況，一直是操作人員關注的問題。

傳統方法是在爐膛和爐管的不同部位安裝熱電偶，通過熱電偶的指示值加以調節加熱爐的運行參數，但熱電偶在高溫爐膛環境中極易損壞或飄移，而且只能反映局部溫度情況。因此，紅外檢測技術是一種較好的爐膛內的溫度場監測手段，用紅外的方法檢測結焦既直觀又方便。

檢測爐管溫度

裂解爐爐管結焦

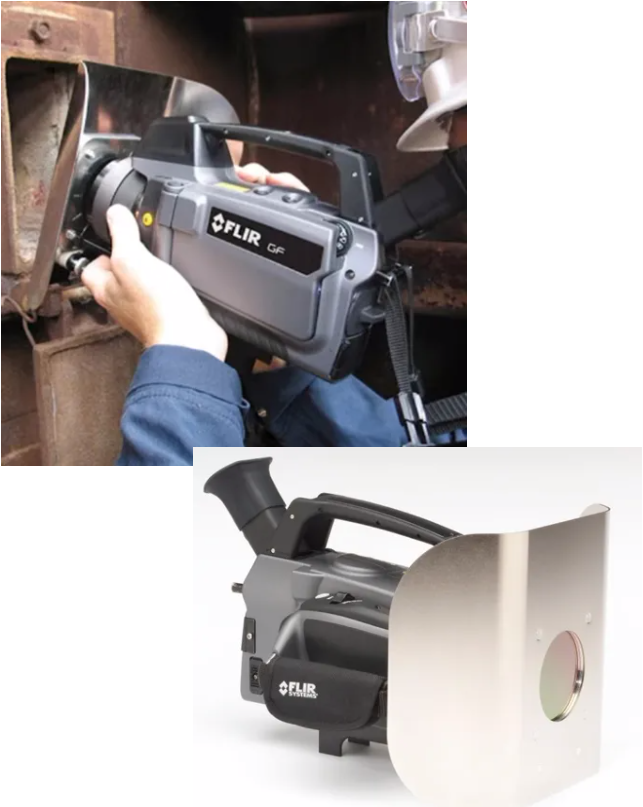

FLIR GF309紅外熱像儀可穿透火焰，是專門針對加熱爐應用而設計，其測量溫度最高可達1500°C，還配有可拆卸式隔熱罩，讓危險遠離熱像儀和熱像儀操作員，提供加強防護。

定制的FLIR GF309還能配備專屬的加熱爐擴展鏡頭，可以提供更佳的視角，觀察視角越優，安全性則越高，測溫值更精確，掃描更全面。

GF309檢測到爐管結焦

從上圖可以發現，爐管表面的實際溫度都可在熱像儀上顯示出來，對于易結焦的加熱爐應定期進行爐管的檢測，通過檢測的溫度趨勢分析紅外熱圖，判斷是否有均勻結焦以及結焦程度，并根據表面溫度情況決定是否清焦。
