鉗表是一種常用的電流測量工具，今天小福將為您提供鉗表的基本原理、使用前的檢查、日常維護、錯誤操作的避免以及如何進行選型。

鉗表測電流原理

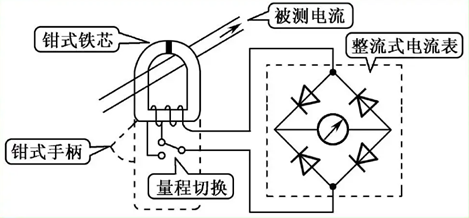

單交流的電流測試：

基于電磁感應原理，單鉗式交流鉗頭采用了電磁電流互感器。交流電通過一定匝數比的線圈在鉗頭線圈中產生電磁感應，得到與交流電成比例的電流，再通過轉換將電信號轉換為數字信號進行顯示。

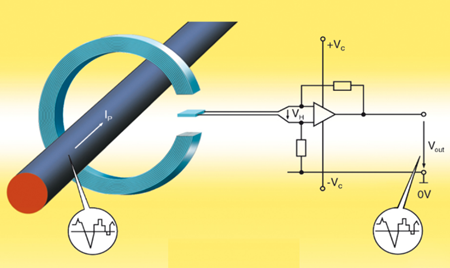

交直流的電流測試：

基于霍爾原理，交流直流鉗位的鉗頭為霍爾有源電流鉗位，采用霍爾效應原理。除交流外的電磁場外，有源分量還可以將磁場信號轉換成電信號，輸出與被測電流成比例的電壓信號，并通過霍爾元件對其進行測量和放大，然后對直流信號進行測試。

鉗表使用前的檢查

• 外觀無破損，電池蓋無漏液。

• 鉗口正常開合，鐵芯部位清潔。

• 表筆完好，無異物。

• 開機顯示正常，旋鈕各檔位檢查。

• 校準標簽日期確認。

• 確認最大電壓和電流量程。

• 發現異常，及時禁用并隔離。

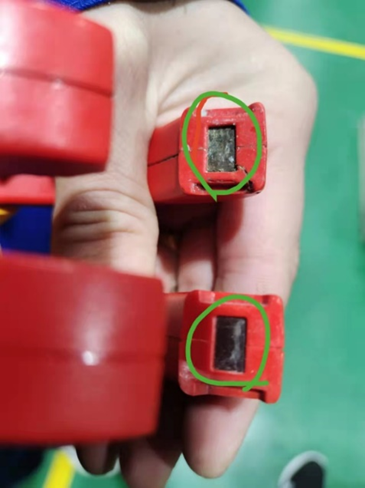

鉗口生銹處理與日常維護

• 鉗口的鐵芯裸露部位如生銹或有異物，可能引起讀數偏小。

• 可使用防銹油擦拭生銹部位。

• 日?？刹捎萌彳浀拿⒒蛎薏记鍧崱?

鉗表常見的錯誤操作

• 鉗口未完全閉合：

  被測電線未完全置于鉗口內或鉗口沒有完全閉合會影響測量結果。

• 錯誤選擇量程：

  測試超過電流鉗表最高電流和電壓量程，或測試交流或直流電流時，未切換量程混用。

• 同時測量多根導線：

  鉗表只能測試單相線纜的電流，假如直接測試家用設備電源線等，會包含零線和火線導致電流正負抵消讀數為0。

• 錯誤直流測試：

  每次測試直流電流前，沒有進行ZERO歸零，或?qū)Q口長時間掛在線纜上面進行測試和讀數。

• 不適當?shù)谋Ｗo(hù)或儲存：

  不及時清潔鉗口，或長時間不使用未取出電池。

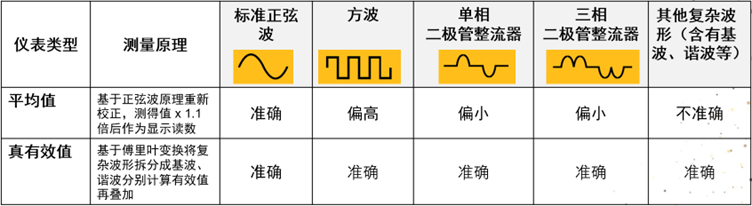

真有效值

真有效值是影響鉗表讀數精準度很重要的原因之一，特別是現場有變頻器等電氣環境較復雜的工業類用戶。面對不同的波形，使用平均響應和真有效值的表，會產生如圖的測試結果差異。所以當測試的波形為非標準的正弦波時，選擇真有效值的鉗表會更加準確。

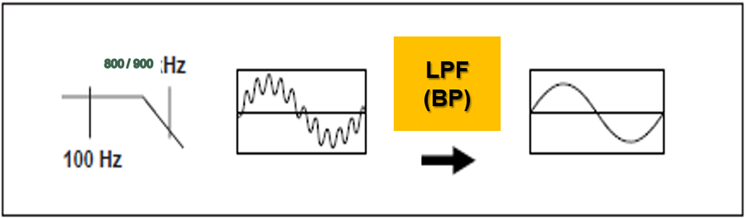

低通濾波

所謂的低通濾波器(LPF),就是允許低頻信號通過，而將高頻信號衰減的電路。福祿克真有效值鉗表，例如317，319和381均內置了800-900Hz低通濾波器，部分型號比如368/369漏電流鉗表，配備了60-70Hz截止的工頻低通濾波器（BP）。這會使得具有高頻干擾的信號測量更加準確。

INRUSH啟動電流的捕捉
