低軌寬帶衛星網絡系統通信帶寬大、成本低、覆蓋范圍廣、傳輸延時低，對衛星載荷非線性失真性能提出了更高要求。同時衛星載荷也不再局限于單一波束通信，需要測試設備模擬多波束通信信號，并對被測設備（DUT）輸出信號進行采集、分析、評估。

思儀科技具備多波束通信載荷的系統測試能力，1652B函數/任意波形發生器可生成多波束通信信號，并與信號發生器、上下變頻器、信號分析儀共同構建通信信號模擬與接收分析系統，滿足MHz到上百GHz頻段的多波束可編程寬帶通信信號產生與分析需求。

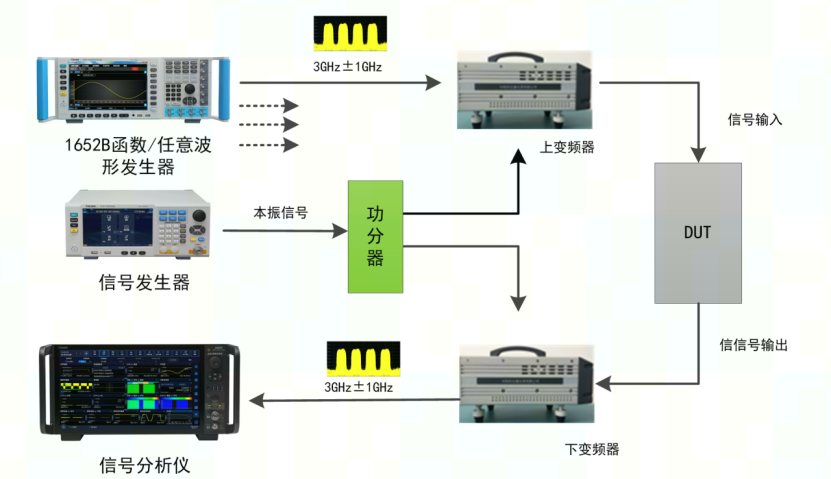

圖1 寬帶多波束通信模擬與接收分析測試系統

衛星載荷多波速寬帶信號傳輸性能評估

1652B函數/任意波形發生器內置上變頻裝置，可支持4路完全獨立的中頻寬帶信號輸出，中頻頻率達4GHz，通道間既可以完全獨立（不相關），也可以設置相位相關，通道間相對延時可配置，滿足衛星載荷對多波束寬帶信號傳輸性能測試的需求。

圖2 單波束1GHz帶寬16QAM信號解調測試

圖3 多波束寬帶16QAM信號收發測試

衛星載荷轉發器信噪比與非線性失真評估

噪聲功率比（NPR）常用于轉發器的信噪比與非線性失真評估，1652B函數/任意波形發生器可以生成帶陷的寬帶噪聲信號、帶陷的間隔多音信號，可在用戶指定位置進行陡峭陷波，動態范圍可達到50dB以上。

圖4  NPR測試信號

任意波形發生器以信號編輯的靈活性、功能擴展性、通道的經濟性，在衛星通信載荷測試、通信信號仿真等領域得到廣泛應用。
