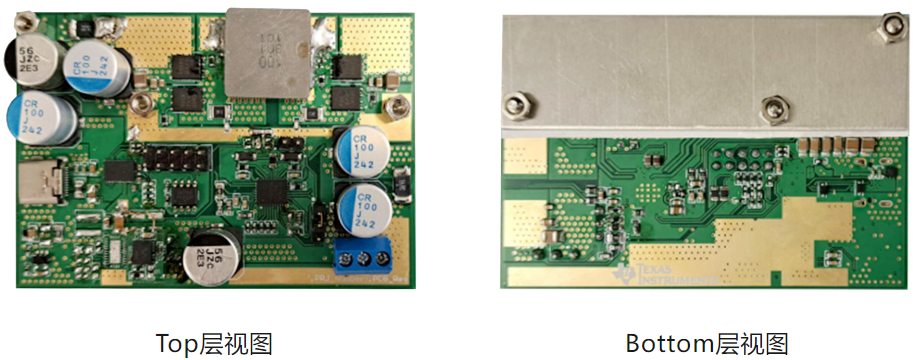

在當今電子設備飛速發展的時代，USB Type-C® PD雙向充電技術因其便捷性和高效性而備受青睞。德州儀器的PMP41062 USB Type-CPD Bidirectional Charger，集成了Type-C并支持Charge和OTG模式的雙向充電產品，具有高達100W的充電功率。

一、熱設計的要性

在電子設備的設計中，熱管理是確保設備性能和壽命的關鍵因素。對于PMP41062這樣的高功率設備，有效的散熱策略尤為重要。否則高功率輸出可能會導致設備過熱，影響穩定性和安全性。

二、如何用低成本的小預算方式，幫助電子工程師更高效的完成對PCBA熱性能的測試與驗證？

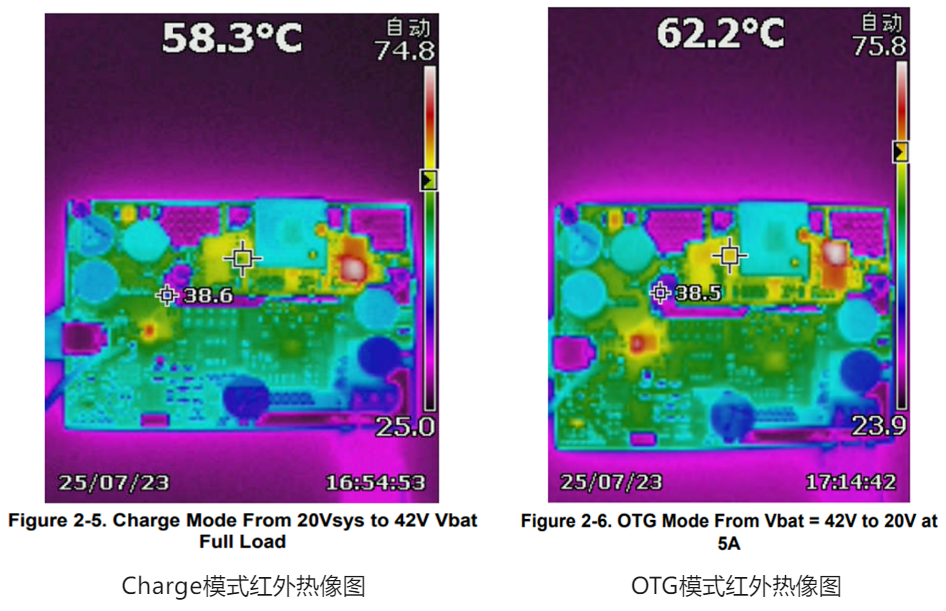

在本次案例德州儀器USB Type-C® PD 雙向產品的熱設計中，F(xiàn)luke -TiS55+紅外熱像儀發揮著重要作用。采用Fluke紅外熱像儀分別對產品在Charge模式、OTG模式下進行測試，熱像儀清晰的將不同元器件的溫度分布通過熱圖的方式顯示出來，通過記錄其不同元器件在一定工作狀態下的溫度，并監測充電過程中的溫度變化，這些關鍵數據的分析可以幫助工程師調整散熱設計，優化充電性能。

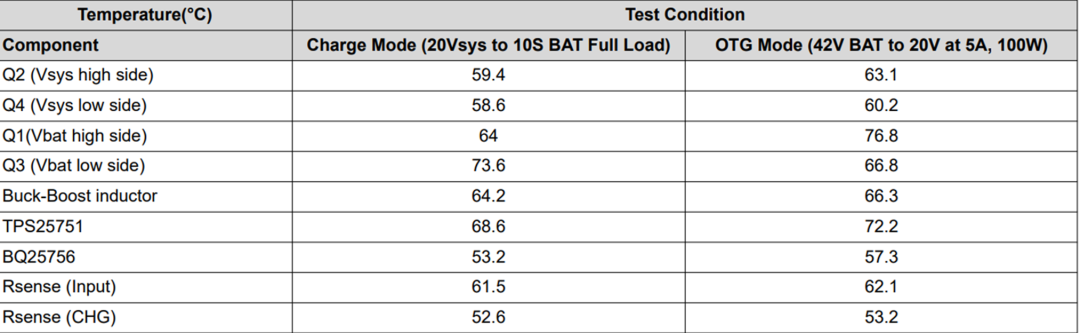

獲取的溫度測試數據

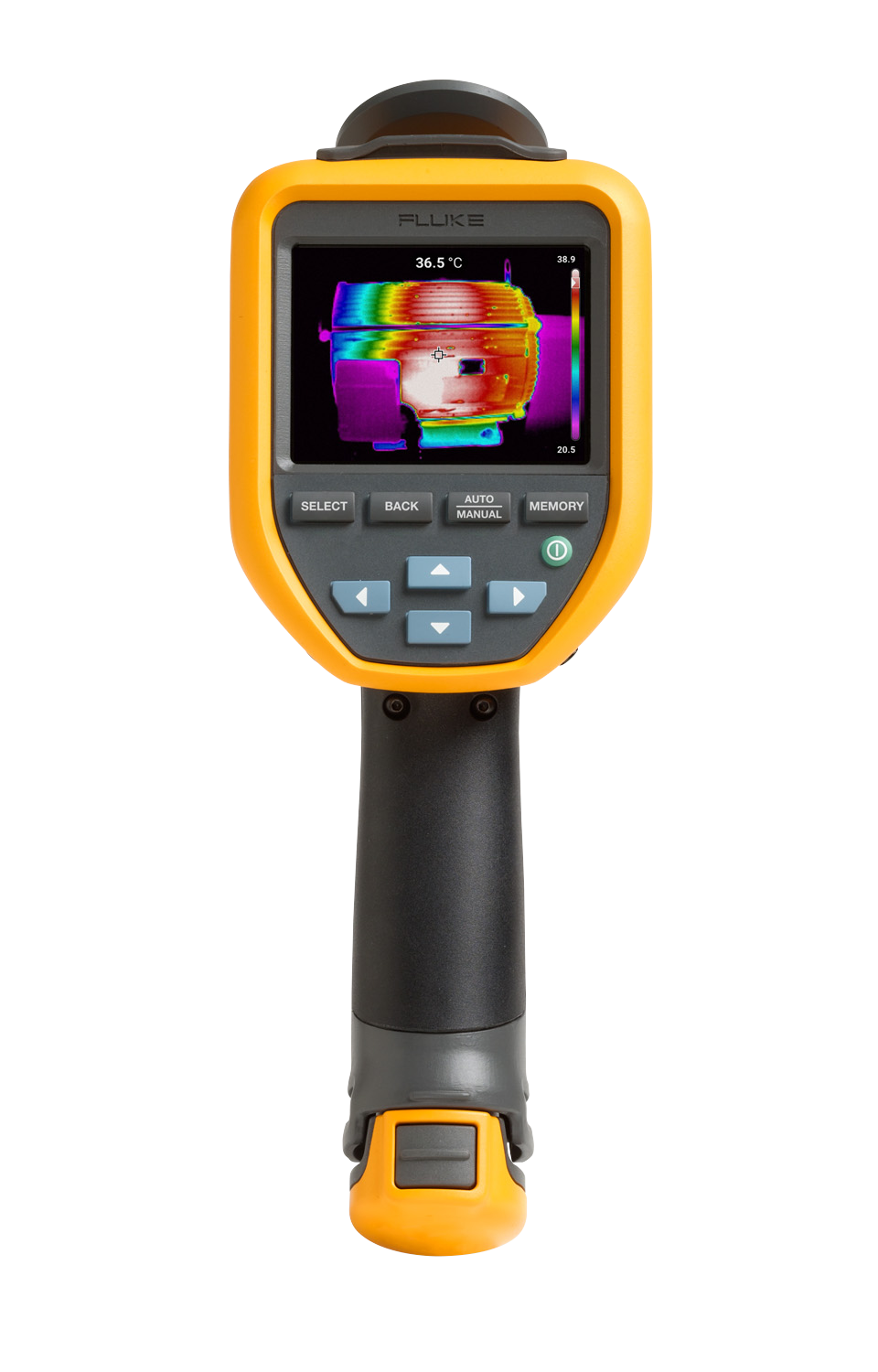

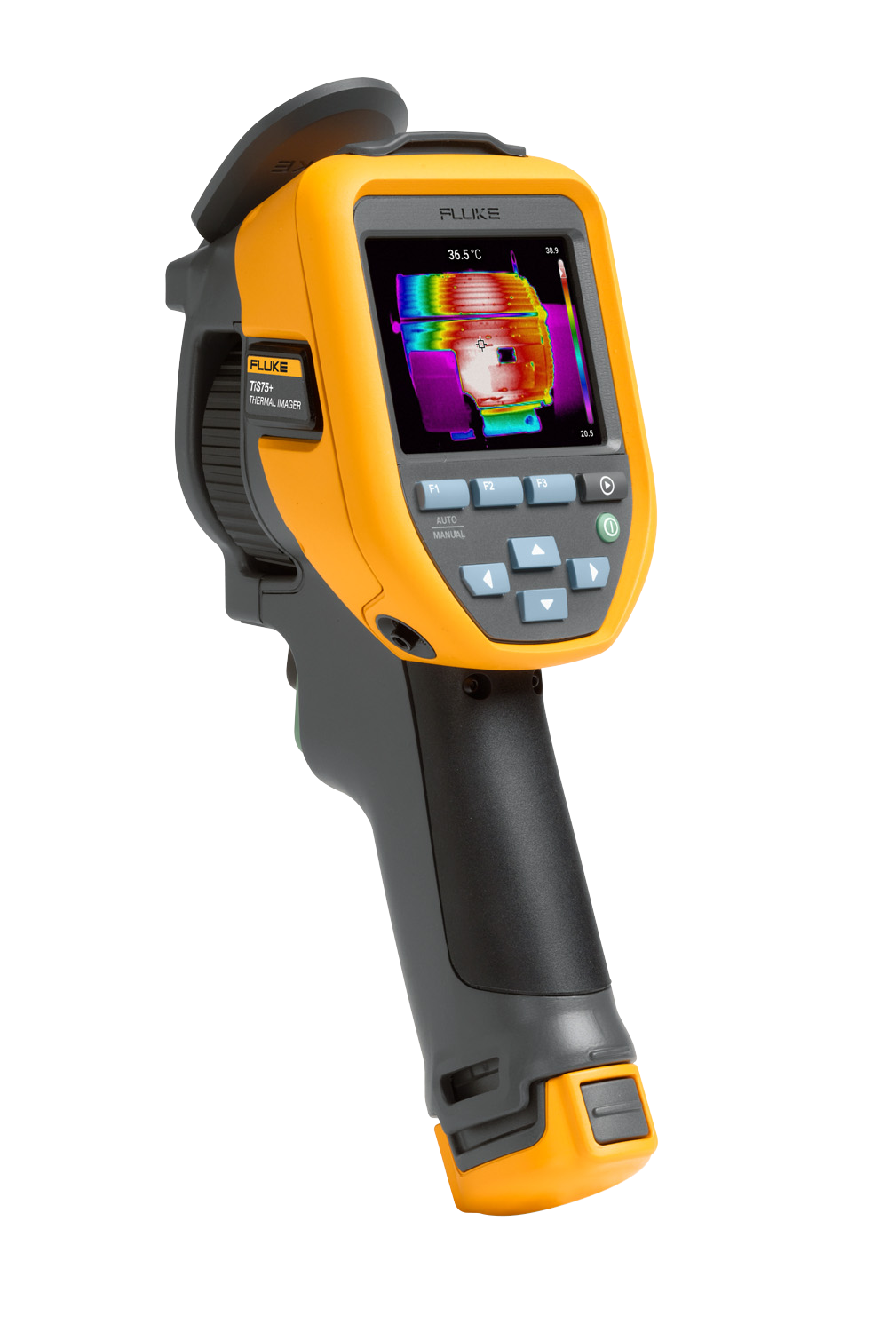

三、Fluke-TiS55+熱成像儀的優勢

1、更低成本：與其他高端熱成像設備相比，F(xiàn)luke TiS55+ 提供了相對經濟的選擇，是小預算或有降本要求的團隊也能夠選擇專業熱成像工具。

2、高分辨率成像：Fluke TiS55+ 提供256x192像素的高分辨率成像，可以捕捉到細微的溫度變化。

3、小目標測試：具有手動對焦模式，針對近距離小目標更易聚焦，清晰成像。

4、簡單易上手：設計直觀，操作簡單，即使是新手小白也能快速上手，降低了培訓成本和使用難度。

5、堅固耐用：2米防摔設計，適用于各種工作環境，減少因意外跌落而導致的額外成本。
