測量量程：適當調整水平時基，垂直檔位和垂直偏移，使波形信號在屏幕的中央以較好的效果顯示，通常選擇在小量程下測量紋波；

FIR濾波：在遇到大量程的情況下，示波器的底噪聲會越高，這里可以用到我們示波器自帶的FIR濾波功能，相比較單純的20M帶寬限制，我們可以更加靈活的設置濾波頻點來濾除我們不要的信號，進而得到一條更加干凈的波形。開濾波后捕獲的紋波如下圖8所示。

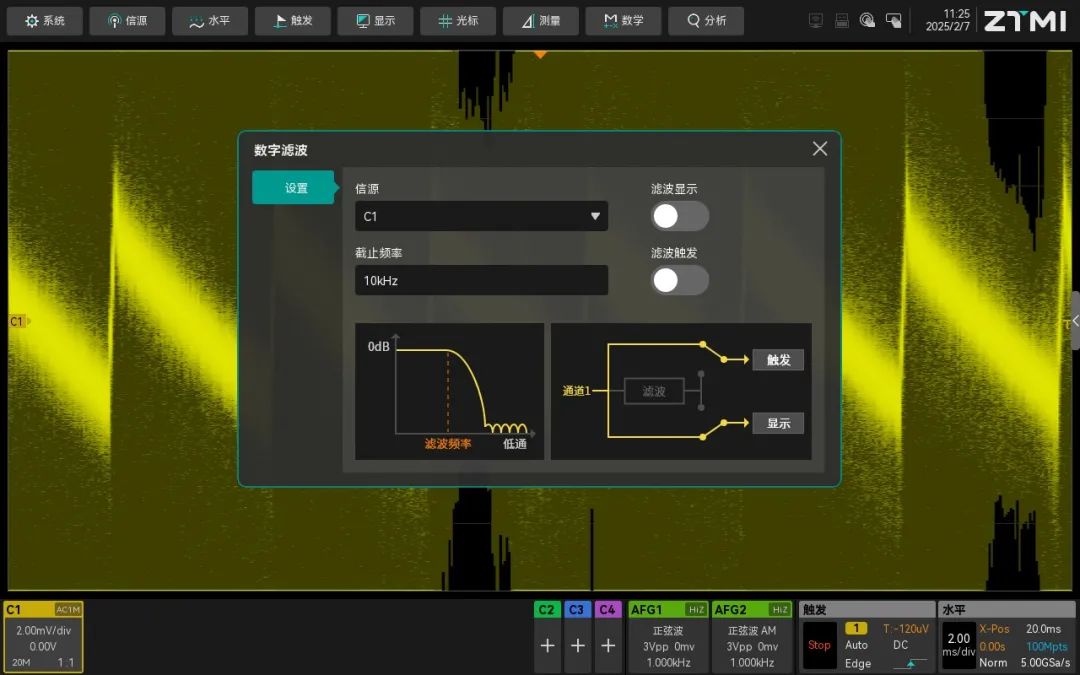

圖7   未濾除噪聲信號的波形

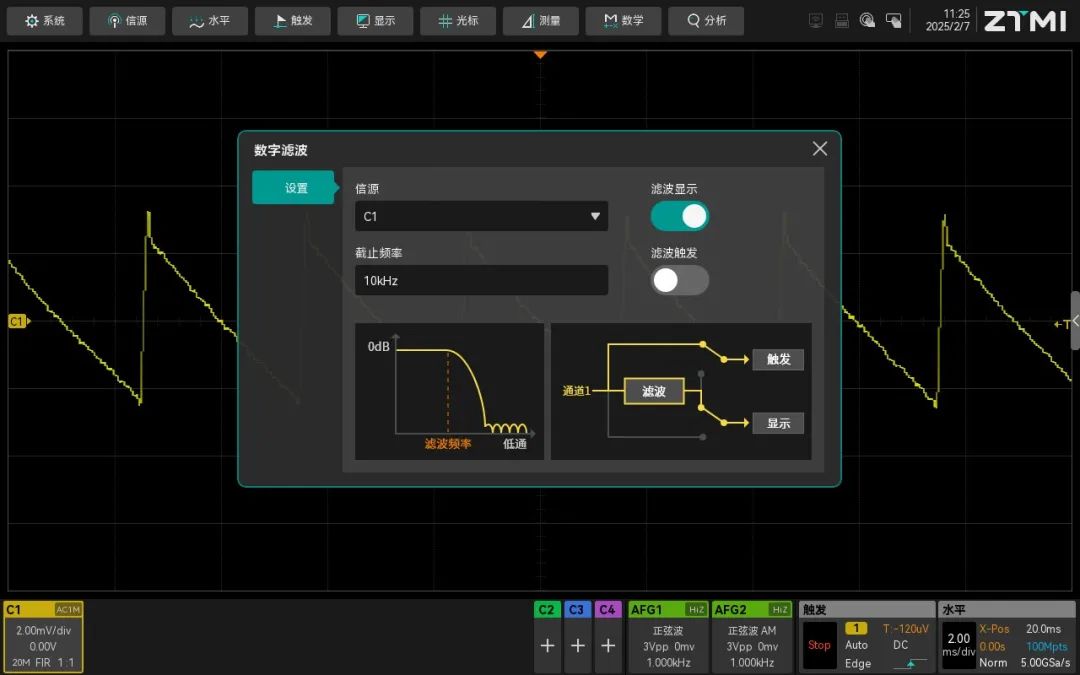

圖8   正確捕捉的紋波

從圖8中可以看出，正確的紋波測量方式可以清晰地捕抓到正常的紋波，減少了不必要的噪聲和雜波對紋波的影響。但是遇到噪聲較大的情況時候，可以用到我們示波器的FIR濾波功能進行靈活設置頻點來濾除不必要的噪聲，得到的波形基本上就是一條干凈的紋波。

在測量紋波電壓時，選擇直流有效值來表達測量結果更為準確。具體可以使用示波器中的【measure】功能進行自動測量，ZUS5054Pro支持32種參數測量，最多同時顯示24種參數，基于12bit高位數ADC和大存儲深度，實現電源紋波參數的測量的同時，還支持光標功能（Cursor）手動卡值。

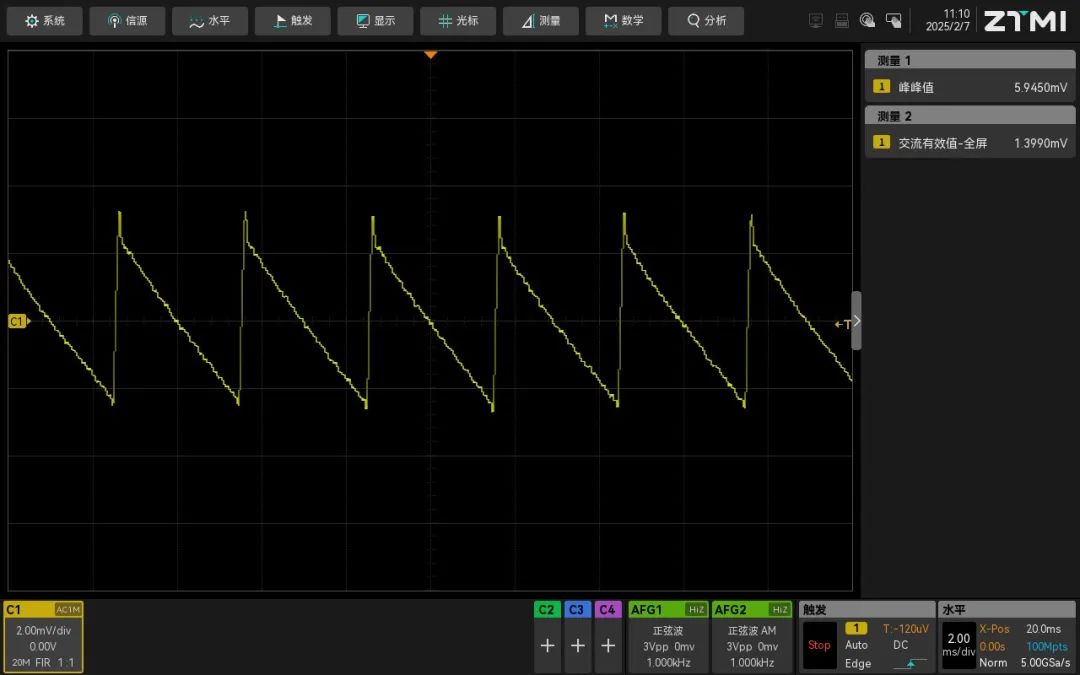

圖9   ZUS5054Pro的測量結果

圖10   ZDS5054Pro的測量結果

測量結果分析

在同樣測試條件下，我們用8bit示波器和12bit示波器分別進行了測量。雖然精度不同，但結果顯示兩者測量值相近。這可能說明在當前測量條件下，電源紋波的幅度較大，使得8bit示波器的分辨率足以捕捉到紋波信號。但是12bit示波器的精度更高，分辨率更強，能夠更細致地顯示信號細節，特別是在電源紋波較小或者測量要求較高的情況下，12bit示波器能滿足更嚴格的測量需求，確保測量結果的可靠性。下面是我司12bit示波器與傳統8bit示波器的精度誤差對比。

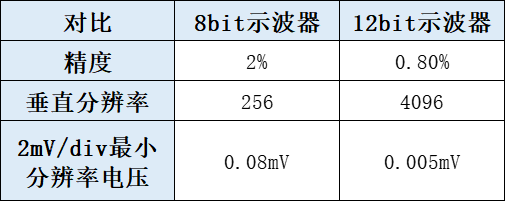

表2  示波器精度對比表

總結

ZUS5054Pro示波器是致遠儀器公司推出的最新一款的12bit高精度示波器，搭配5GSa/s高采樣率，輕松幫您搞定紋波測試。搭配更高精度的ADC位數，開發者可以非常方便地測量輸出紋波、1~40次諧波含量、開關電源的功率等大量的參數，大大提升開發效率，更準確測量出您想要的數據。
