什么是局部放電現象？

局部放電（簡稱“局放”）是指發生在電氣設備絕緣材料局部區域的非貫穿性放電現象。這種局部放電對絕緣體有侵蝕作用，長期的局部放電會導致絕緣體的劣化和損傷逐漸加劇，使絕緣強度下降，造成高壓電力設備絕緣損壞，甚至?xí)斐扇税踩[患。

局部放電缺陷有明顯的聲學特征，其發出的超聲波信號一般不在人耳的可聽范圍內，因此就需要檢測設備對其進行定位，做到預防性維護。聲學成像技術已經過多年實踐，被證實是“看見”局部放電故障的可靠技術。

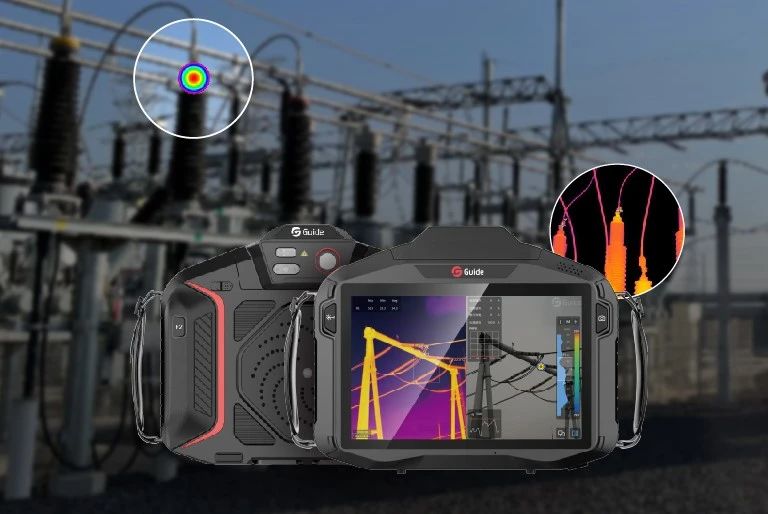

紅外聲波成像儀是局放檢測的必要工具

高德智感FA系列紅外聲波成像儀是一款深度融合聲像與熱像技術的智能感知設備。其聲波接收頻率范圍在0kHz至65kHz（量程可調），涵蓋了局部放電的全部聲波范圍，搭配內置的128枚高精度麥克風，用戶在較遠的安全距離范圍（最遠130米）或嘈雜環境中也能直觀地顯示超聲波信息，生成精確的聲像。

面對電力場景繁多的待檢測設備，傳統的巡檢方式往往需要攜帶多種專業儀器：紅外熱像儀、局放測試儀、局放分析儀、聲像儀……等等?，F(xiàn)在只需要一臺高德智感紅外聲波成像儀就可以全部搞定，全面降低運營成本、減少工作負擔、提高巡檢效率。

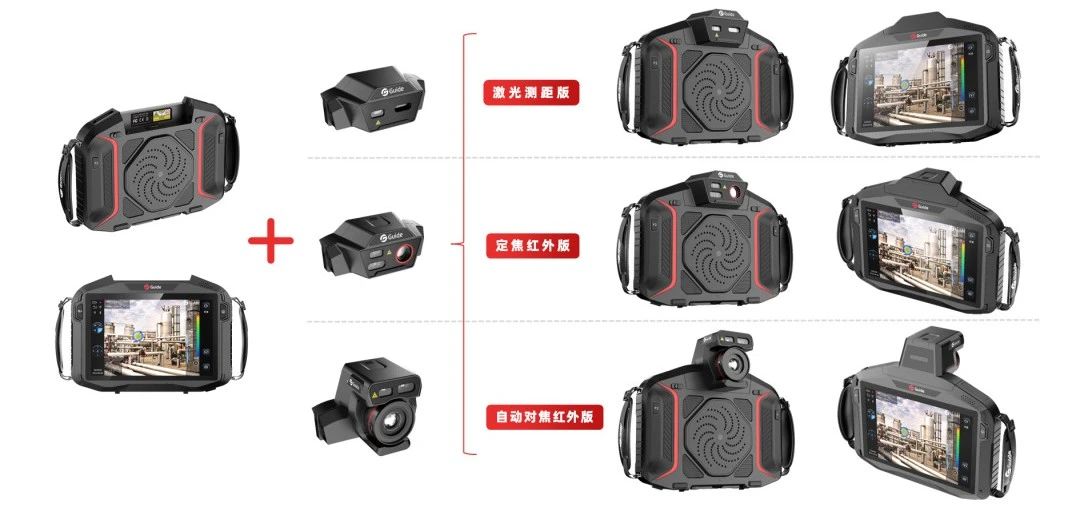

FA系列紅外聲波成像儀的多模塊組合應用

對于局部放電檢測，高德智感紅外聲波成像儀內置局部放電嚴重程度評估功能，通過對局部放電的實時評估，能讓用戶迅速做出決策，對比傳統檢測方法效率會大大提高。

區分放電類型，了解故障嚴重程度

局部放電分為多種不同類型，其特征各有不同。在實際應用中，可分為沿面放電、懸浮放電和尖端放電。不同放電類型的相位分辨局部放電（PRPD）圖譜都有所差異， 通過分析PRPD圖譜，我們可以確定放電的類型和嚴重程度。例如尖端放電的幅值分布較為集中，時間間隔較為均勻，且放電相位較為穩定?。

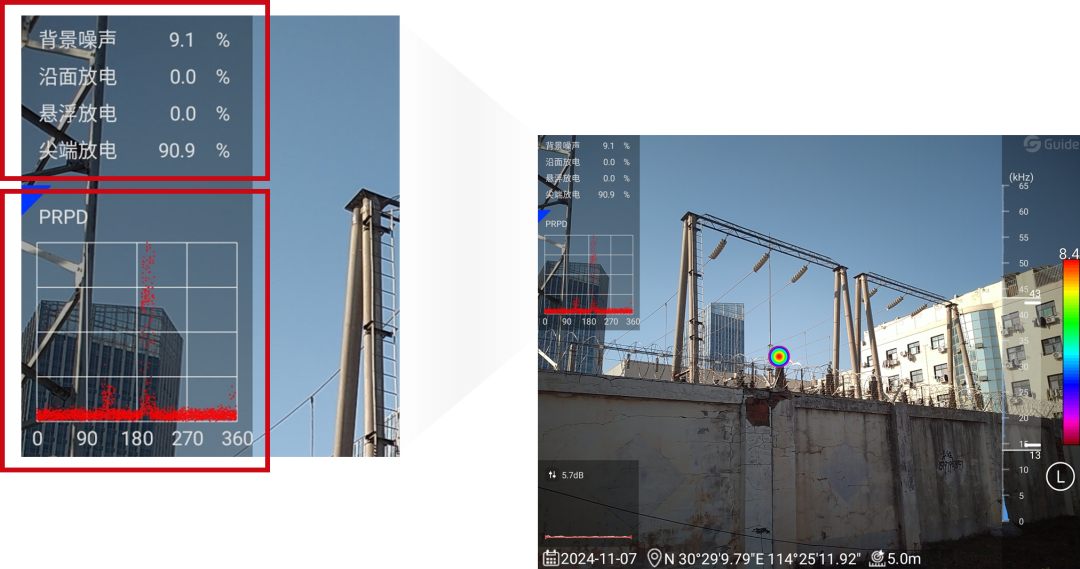

圖中放電類型為尖端放電

分析PRPD圖譜可能需要一定的培訓和學習，尤其是在理解不同類型的局部放電時。通過FA系列紅外聲波成像儀內置的智能算法可自動診斷放電類型，幫助用戶快速查看問題及其嚴重性，從而對設備的健康狀況進行評估和維修決策?。

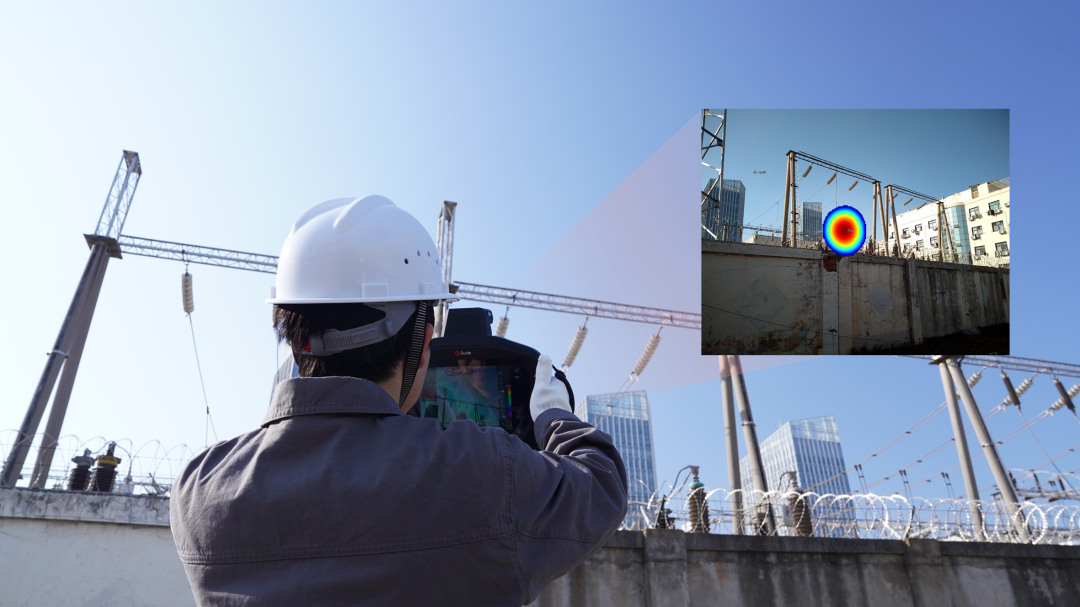

利用紅外聲波成像儀對局部放電進行檢測

不僅效率高，適應性好，性價比高

還能一機多用，精準定位故障點

大大提升檢測人員的工作效率

是助力電力運維的“完美”工具~
