拓利亞電子電工工具新品上市，推出一款多功能線纜尋線儀TM620。據悉，這款多功能線纜尋線儀TM620適用于電信工程公司、網絡工程公司、電力部隊等需要金屬導線線路維護的弱電工程作業。

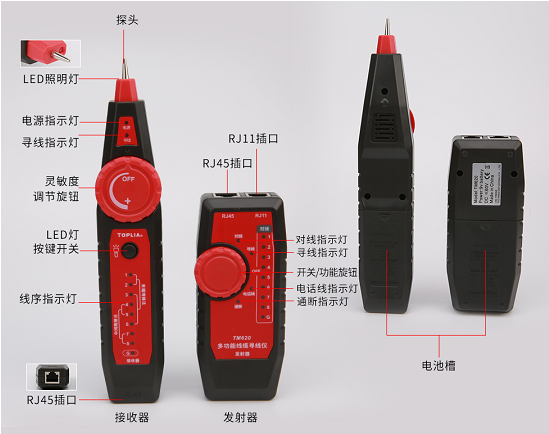

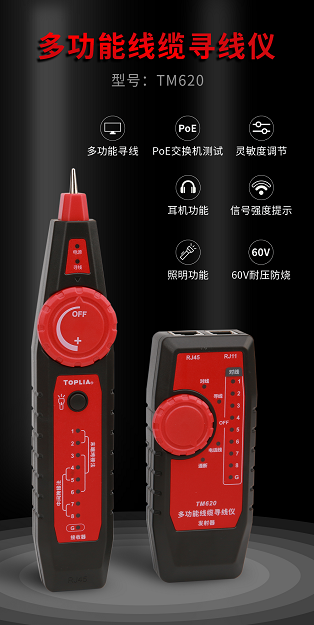

產品結構

匠心工藝 專注細節

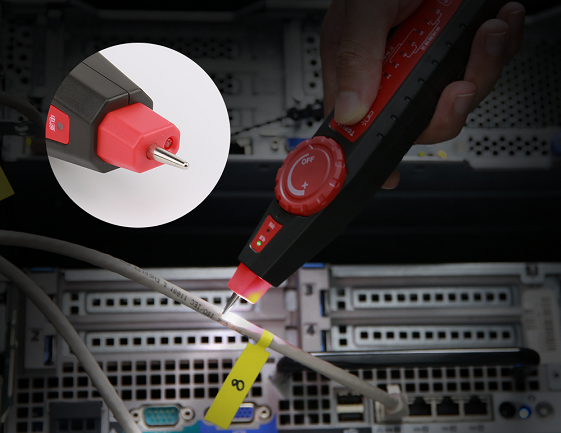

▌靈敏探頭：反應靈敏，尋線準確

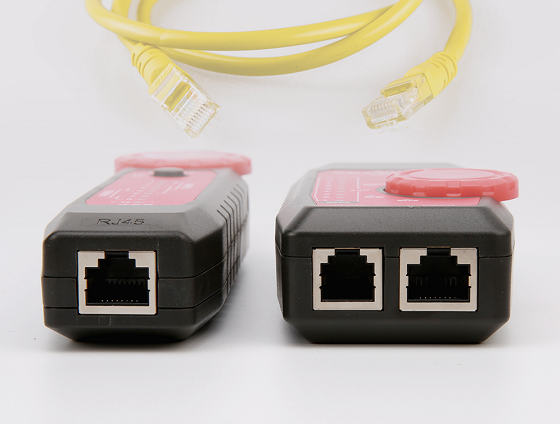

▌高標準接口：精密工藝，接觸良好，穩固卡緊水晶頭

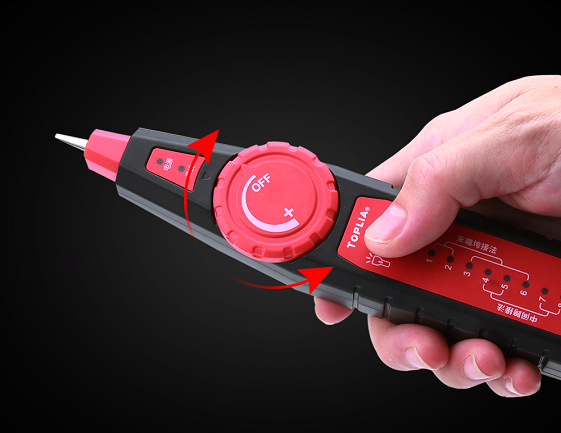

▌靈敏度調節旋鈕：旋轉順滑，隨心調節，操作便捷

▌LED燈照明：無懼黑暗環境，尋線更省心

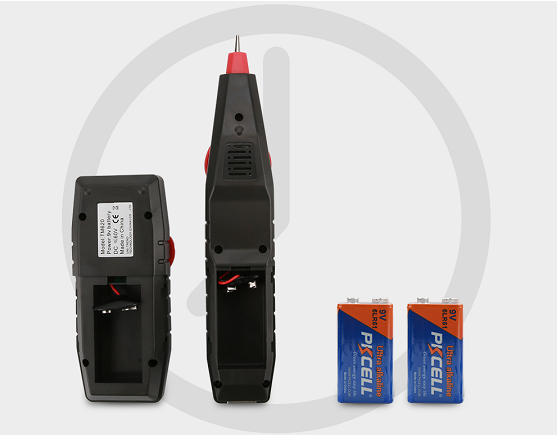

▌電池槽：接收器、發射器均使用9V疊層電池供電，續航長久，更換簡單

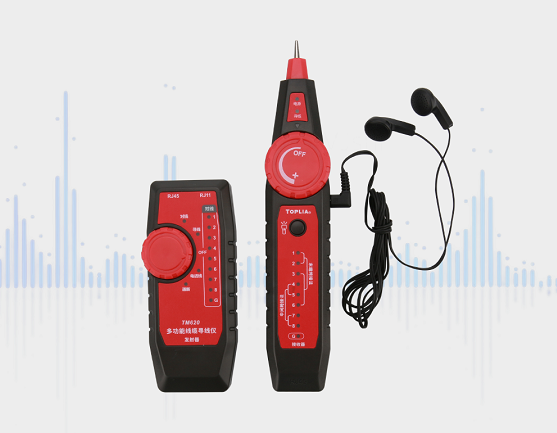

▌配備耳機：在嘈雜環境測試時，可戴上耳機進行操作，避免外界干擾

四大功能 快速檢測

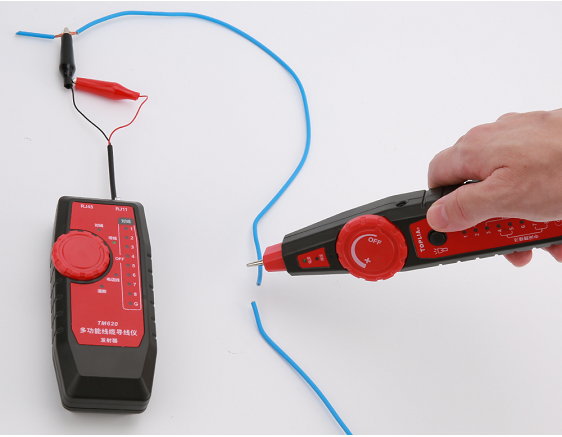

功能一：線路尋線

準確尋找電話線、網線、金屬線纜

1. 將發射器旋鈕開關旋轉至“尋線”檔，進入尋線功能。

2. 將待測網線電話線一端接入發射器RJ45/RJ11接口。

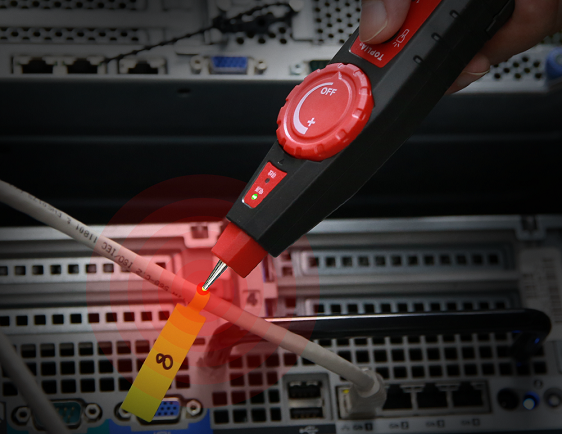

3. 將接收器旋鈕開關旋轉至靈敏度最大，用接收器探頭靠近線纜，當接收器接收到信號時，接收器發出“嘀嘀嘀”聲，信號越強，黃綠色信號指示燈閃爍的越亮，以此方式快速定位線纜大致方位。

4. 確定線纜大致方位后，適當減小接收器接收信號靈敏度，用以準確定位目標線位置。

功能二：線路對線

檢測網絡線纜的線序、短路、斷路、交叉等情況

1. 將發射器旋鈕開關旋轉至“對線”檔，進入對線功能。

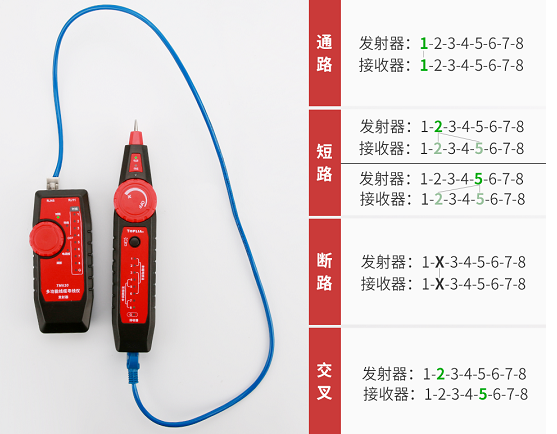

2. 將待測網線一端插入發射器 RJ45接口，另一端插入接收器RJ45接口，通過線序燈亮狀態判斷線纜情況，具體演示如下:

通路：發射器和接收器對線燈對應逐一閃亮綠色。

短路：以2和5短路為例，當線序燈亮至2和5時，接收器2和5同時亮，但亮度較暗。

斷路：以2斷路為例，當線序燈亮至2時，發射器和接收器都不亮。

交叉：以2和5交叉為例，當線序燈亮至2時，接收器5亮起。
