2023年已至年末，航裕電源總結近年來斷路器測試經驗，為更加貼合瞬動測試需求，帶來冬季新款——HY-PHS系列斷路器瞬動測試專用電源。

什么是瞬動測試

瞬動測試是指斷路器必須進行的關鍵測試瞬時脫扣試驗，該測試旨在驗證斷路器在故障條件下會瞬間跳閘，是保障斷路器正常工作的重要測試。根據《GB?T14048.2-2020低壓開關設備和控制設備第2部分：斷路器》標準中8.3.3.2 脫扣極限和特性試驗要求：該測試條件為直流試驗，試驗電流在接通時應無過沖,時間常數應小于10ms，電流持續時間為0.2s。試驗電流相應的功率因數和時間常數關系如下圖所示。

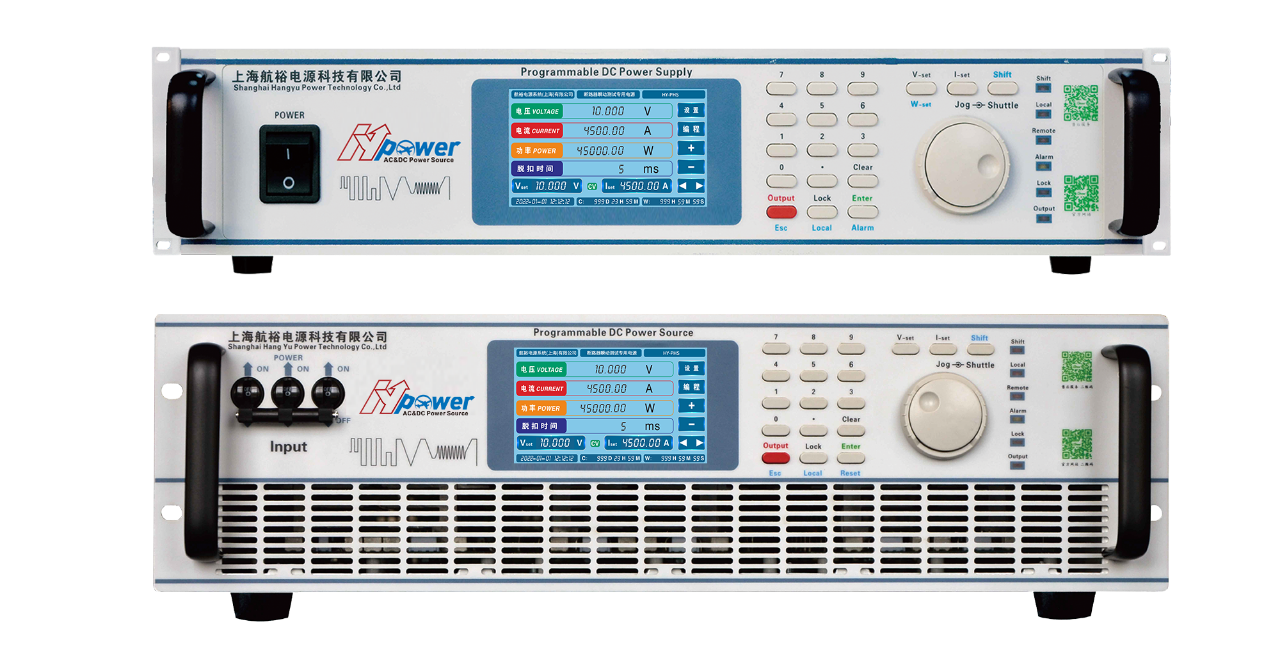

HY-PHS系列斷路器瞬動測試專用電源，在3U的尺寸下，可達到最大電流4500A并持續工作時間大于0.2s小于1s。該系列電源可通過10臺并機達到更大電流45kA。覆蓋大多數斷路器瞬動測試需求。如此大的電流，電流上升響應時間仍然能控制在10ms以內，精準匹配斷路器測試需求。

下圖為HY-PHS 10-4500系列電源實測波形圖：

■ 4500A電流上升響應時間≤10ms

■ 4500A電流下降響應時間≤20ms

產品特點：

■ 3U單機輸出電流最大4500A

■ 可10臺并機，電流最大達到45kA

■ 可維持4500A工作時長小于1s

■ 滿足GBT 14048.1-2012/2020時間常數10ms測試要求

■ 輸入標配 PFC，功率因素高達 0.99

■ 16 bits D/A 高精度轉換器，輸出精確

■ 20 bits A/D 高精度轉換器，回讀更準

產品型號：

■ 輸出電壓：5V、10V、20V可選

■ 輸出電流：500A、1kA、1.5kA、3kA、4.5kA可選（單機）

■ 電流≤1.5kA，為2U機型；

■ 1.5kA＜電流≤4.5kA，為3U機型

■ 更大電流可通過并機獲得

■ 顯示頁面

樣冊下載

更多產品信息、技術參數可掃描二維碼下載產品樣冊
