新產品應用廣泛，包括AR/VR、個人機器人、工業機器人、無人機、條形碼、生物識別、手勢識別、嵌入式視覺和場景識別。

據麥姆斯咨詢報道，近期，服務多重電子應用領域、全球排名前列的半導體公司意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼: STM），推出一款能夠增強智能計算機視覺的全局快門圖像傳感器。當拍攝正在移動的對象或使用近紅外光源補光時，全局快門圖形傳感器有助于捕捉無失真的圖像。

意法半導體執行副總裁、影像產品部總經理 Alexandre Balmefezol 表示：“我們的新全局快門圖像傳感器分辨率很高，同時尺寸很小，適用于智能眼鏡和 AR/VR 耳機等穿戴式設備，還是個人機器人、工業機器人以及智能家居設備的理想選擇。所有這些應用都將從這款圖像傳感器的高性能、小尺寸、超低功耗和優化的成本中受益?！?

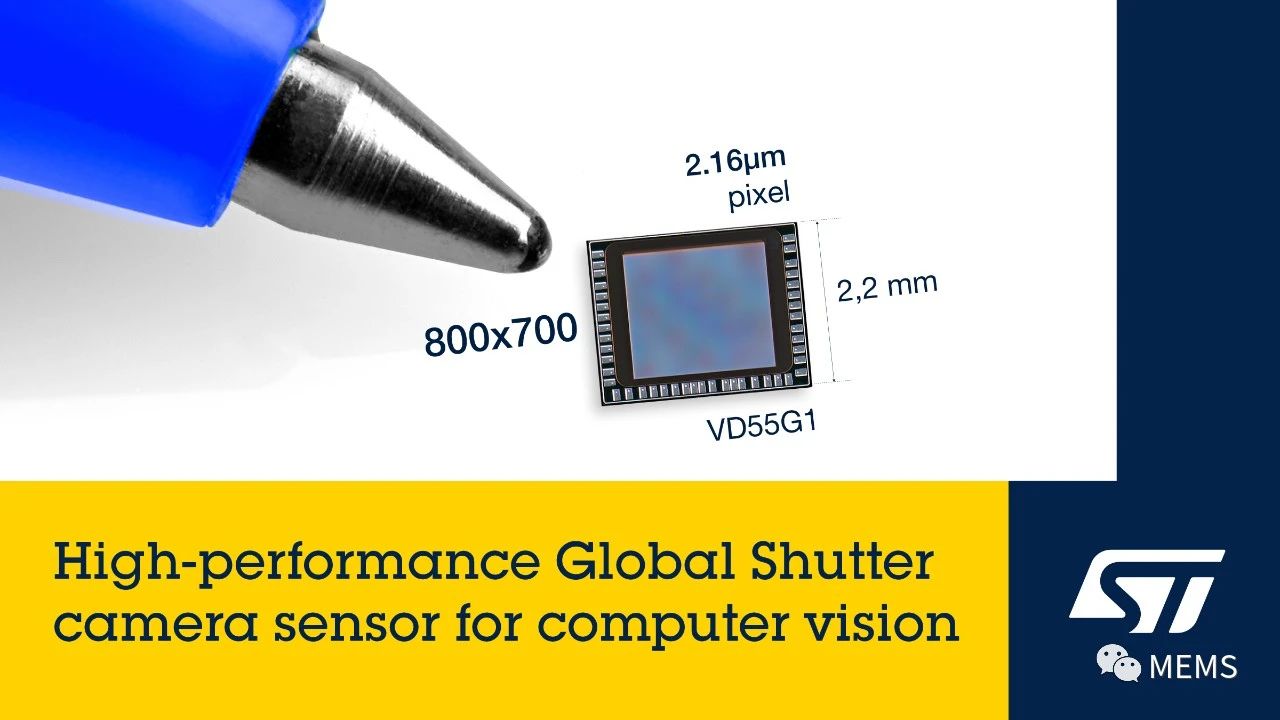

新傳感器尺寸較小，僅為2.7 毫米 x 2.2 毫米，原始分辨率為800 x 700像素。低功耗意味著可以使用容量更小的電池，成像性能非常出色，對比度和圖像清晰度都很高。

該圖像傳感器還提供類似事件的影像流功能，使其成為眼球追蹤和其他運動估算用途的理想選擇。

新全局快門圖像傳感器還具有創新的嵌入式功能，例如，本機背景刪除功能可減少主機的圖像后期處理工作量。新傳感器還有“始終開啟”的1mW 自主模式，即使在主機關閉時也能持續感知，從而節省電能。當檢測到運動或場景變化時，系統就會自動喚醒。

意法半導體新圖像傳感器VD55G1的樣片現已上市，預計于2024年3月開始量產。

意法半導體合作伙伴為傳感器提供封裝和嵌入VD55G1的模組，以滿足各種應用和市場的需求。

技術詳情：

VD55G1全局快門傳感器完善了意法半導體的專業傳感器產品陣容，利用該公司先進的半導體工藝實現了業界領先的2.16um像素尺寸、高靈敏度和低串擾。先進的半導體工藝結合像素架構創新技術，最大限度地減少了芯片頂部上的傳感器像素陣列面積，同時最大限度地提高了芯片底部的數據處理能力和功能。

意法半導體的先進像素技術采用全深溝槽隔離（DTI）工藝，同時利用低寄生光靈敏度（PLS）、高量子效率（QE）和低噪聲架構來優化性能。

新芯片通過I3C接口與主控制器通信，通信速度是上一代產品的十倍，并嵌入多重自動曝光、高幀率運行、靈活色調映射、多個環境切換等功能。
