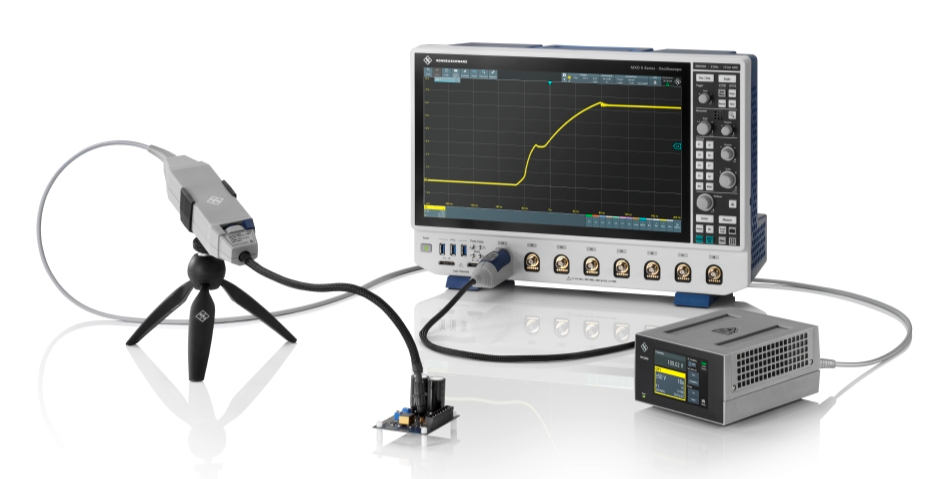

羅德與施瓦茨（以下簡稱“R&S”）推出 R&S RT-ZISO 隔離測量系統，進一步提升其高端示波器產品組合。新的 R&S RT-ZISO 能夠極其精確地測量高速開關信號，尤其是在高共模電壓和電流的環境中。此外，新推出的 R&S RT-ZPMMCX 無源探頭配有 MMCX 連接器，可在特定測量任務中與隔離探頭系統完美互補。

在德國紐倫堡舉行的 PCIM 歐洲國際展覽會議上，R&S展示了其新一代 R&S RT-ZISO 隔離式測量系統。R&S RT-ZISO 將為隔離測量技術制定新標準，為采用 SiC 和 GaN 的下一代寬禁帶 (WBG) 電源設計提供前所未有的精度、靈敏度、動態范圍和帶寬。

R&S RT-ZISO 在 ±60 kV 的參考電壓上提供高達 ±3 kV 的精確差分測量，上升時間小于 450 ps，并能抑制可能扭曲和干擾精確測量的高速共模信號。其光纖供電結構將被測設備（DUT）與測量裝置電隔離，提供比傳統差分探頭高得多的共模抑制比（CMRR）。其主要特點包括 100 MHz 至 1 GHz 的帶寬選項（可升級）、1 GHz 時大于 90 dB（大于 30000:1）的 CMRR、±3 kV 的輸入和偏置范圍、±60 kV 的共模范圍以及 ±10 mV 的輸入靈敏度范圍。

R&S RT-ZISO 隔離探頭是R&S示波器產品組合的完美補充。借助新一代 MXO 系列（MXO 4、MXO 5、MXO 5C）示波器的硬件加速功能，該探頭可在時域和頻譜域以目前業界最快的采集速度進行測量。結合 R&S RTO6，設計工程師可以利用該探頭完成復雜的分析任務，從而充分利用示波器的高性能和高級測量功能。

R&S RT-ZISO 是各種應用的理想之選，包括使用 WBG 材料的功率轉換器開關分析、雙脈沖測試、浮動測量、Shunt測量、逆變器設計和電機驅動分析。隔離式測量系統配有一系列探頭，可滿足不同的測量需求，包括微型同軸（MMCX）連接器、方形插針、寬方形插針和隔離式無源探針，所有連接器都可支持CAT III 1000V電壓。它是市場上首款無源隔離探頭，允許用戶在沒有指定連接器的情況下快速訪問測試點。此外，使用長的可帶式電纜，可使觸頭從不同角度接觸到 DUT，而不會產生額外的機械應力。

帶 MMCX 連接器的 R&S RT-ZPMMCX 無源探頭

除了 R&S RT-ZISO，R&S還推出了一種帶 MMCX 連接器的新型無源探頭。R&S RT-ZPMMCX 支持大于 700 MHz 的帶寬范圍，輸入電壓為 ±60 V DC 和 30 V (RMS)，它是 R&S RT-ZISO 隔離測量系統用于低側柵測量的理想補充。MMCX 探頭具有 < 4pF 的超低電容負載，有助于保持最佳的信號完整性，從而保留開關波形形狀和時序。

R&S提供 R&S RT-ZISO 隔離測量系統和R&S RT-ZPMMCX 無源探頭。
