電抗X為阻抗Z的儲能部分，可進行儲能的元件有電感L和電容C，因此電抗X有兩種形式：感抗（XL）和容抗（XC）。

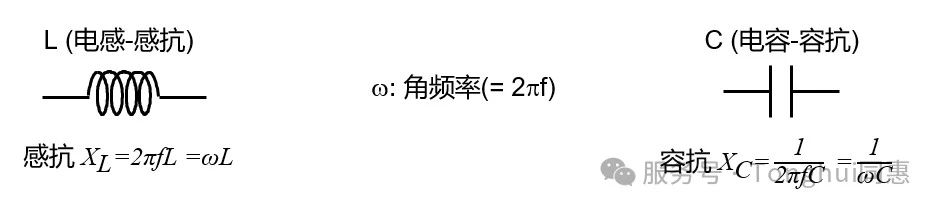

定義為：

這里，f表示特定的頻率，L為電感量，C為電容量。

若2πf用角頻率（ω：omega）表示時，感抗和容抗可表示為：

品質因子Q：

是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時，所呈現的感抗(儲能部分)與其等效損耗電阻(耗能部分)之比。

電感器的 Q 值越高，其損耗越小，效率越高。

損耗因子D：

是衡量電容器件的主要參數。是指電容器在某一頻率的交流電壓下工作時，其等效損耗電阻與所呈現的容抗之比。

電容器的損耗 D 越小，效率越高。

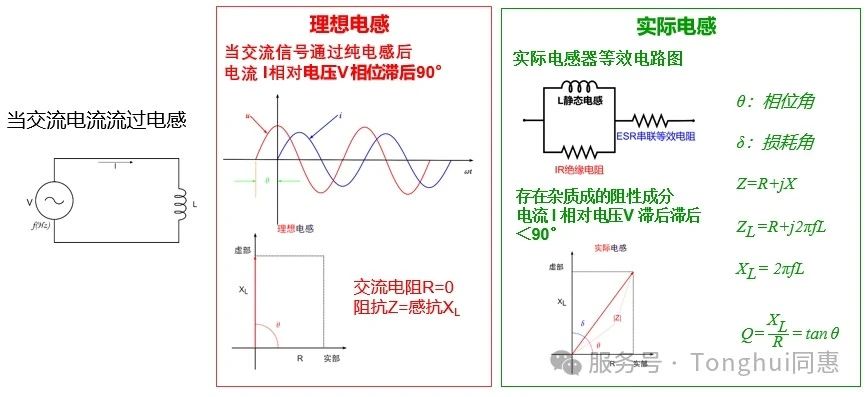

電感器：

能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。

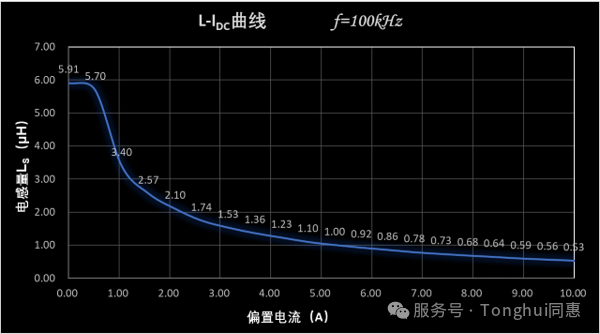

電感器的直流偏置特性

相同頻率下，電感器會隨著直流電流增加電感量逐步下降，直至磁飽和狀態。

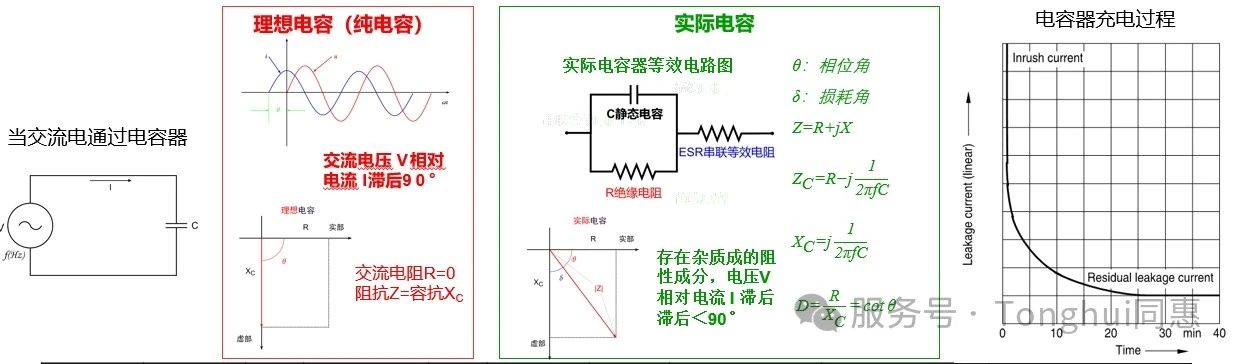

電容器：

兩個相互靠近的導體，中間夾一層不導電的絕緣介質，這就構成了電容器。當電容器的兩個極板之間加上電壓時，電容器就會儲存電荷。

04#

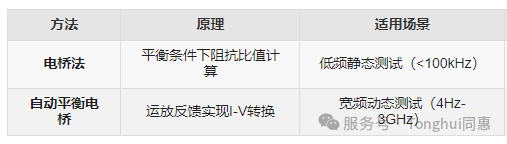

測量方法對比

（測試原理）
