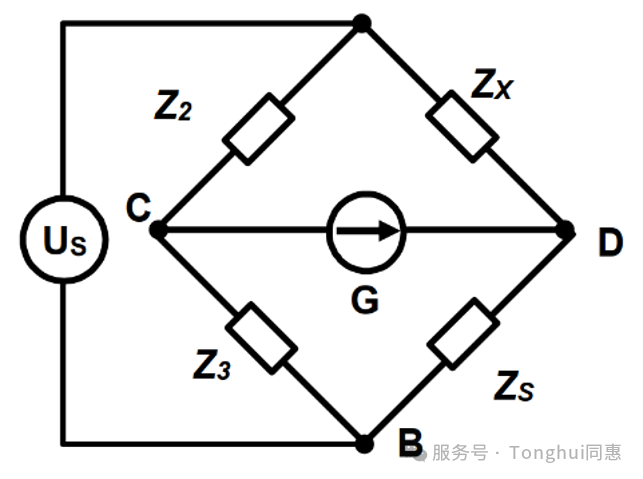

1. 電橋法：
當沒有電流通過檢測器（G）時，被測阻抗Zx值可從與其它電橋元件的關系獲得。
各種類型的電橋電路用L、C和R的組合作電橋元件，從而能適用于不同的應用。
此方法多用于早期模擬法測試，已淘汰！

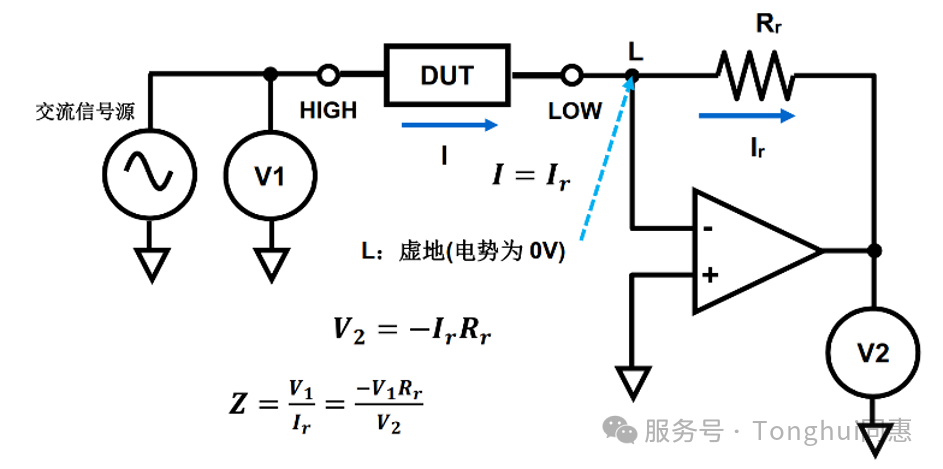

2、自動平衡電橋法-目前流行
交流信號源流過 DUT 的電流也流過運算放大器反饋電阻Rr，“L”為虛地，電位保持為 0V。I-V轉換放大器使Rr上的電流Ir與 DUT 上的電流I相等。測量高端電壓V1和 R 上的電壓V2， 即可計算出 DUT 的阻抗。
考慮到實際使用精度及成本，自動平衡電橋又分兩種：寬帶自動調零型和運放I/V型。
05#
幾種不同原理阻抗分析儀比較

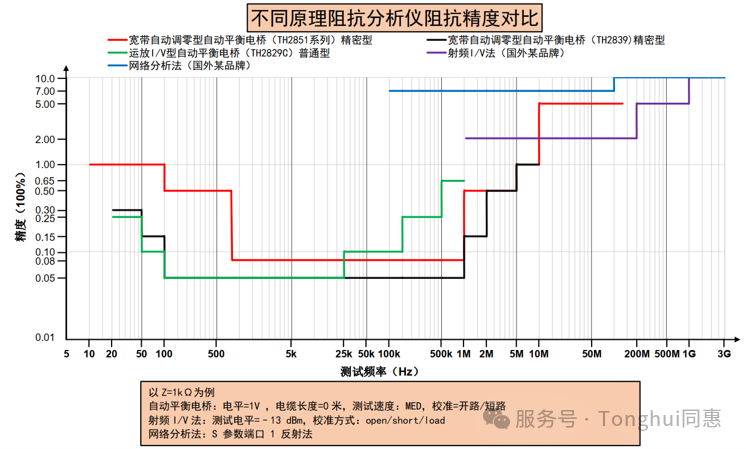

1、按測試精度：

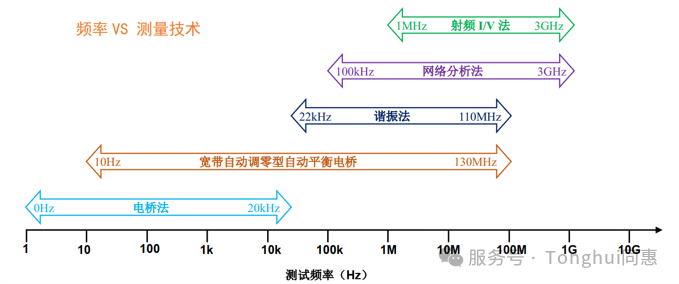

2、按測試頻率：

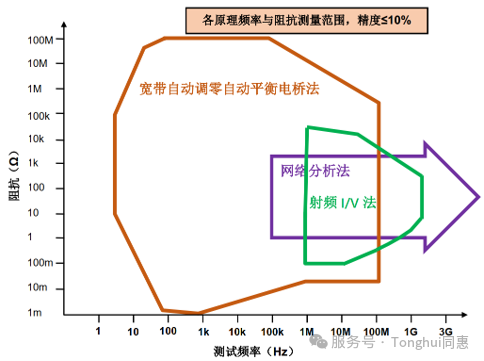

3、按阻抗測試范圍：
06#
阻抗測試儀器選型
（以下為部分型號）

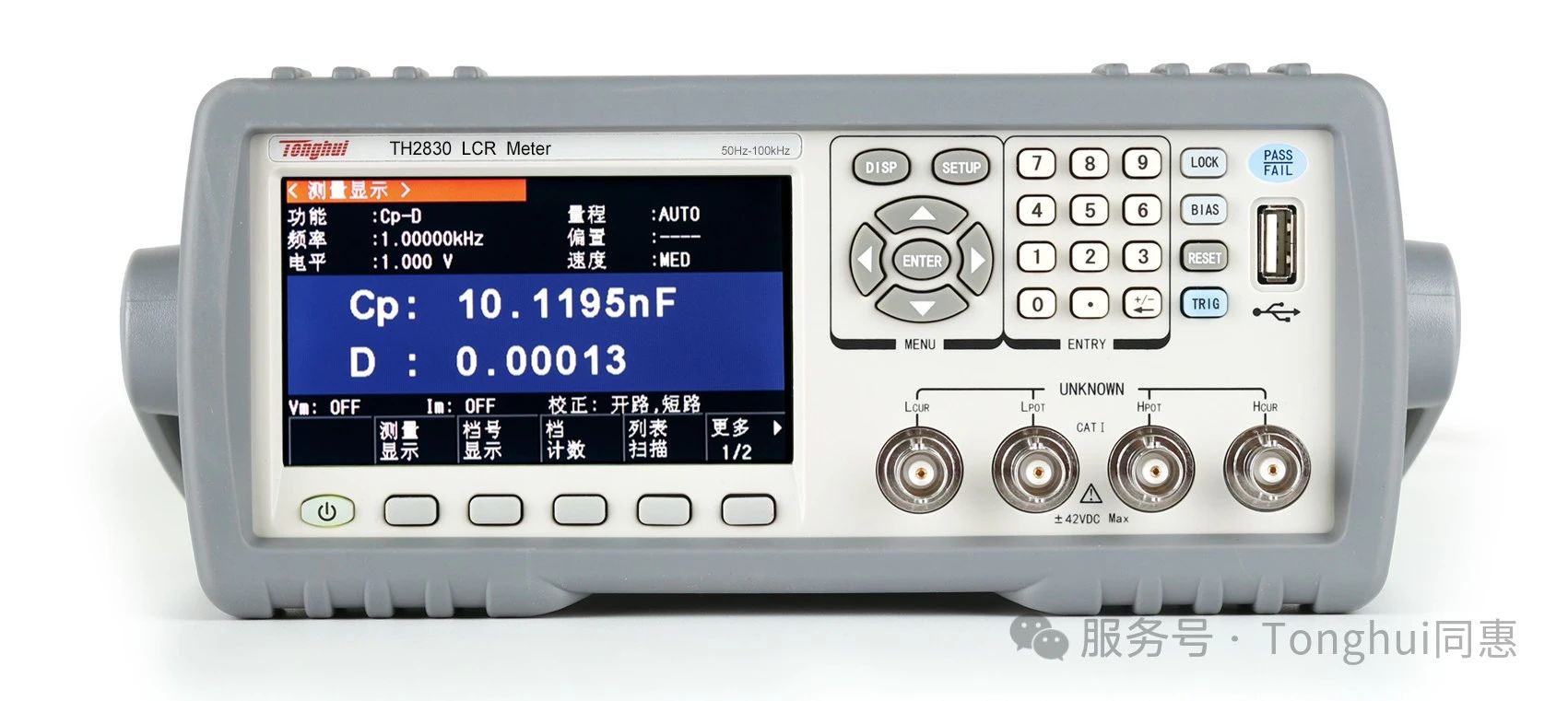

1、新手入門級：TH283X系列LCR數字電橋
此系列是新一代低預算成本，高性能緊湊型LCR數字電橋，采用最新工藝和高密度電路設計，測試頻率：50Hz-100kHz， 基本精度：0.05%，濃縮大型LCR測試儀的精華、緊湊、小巧。

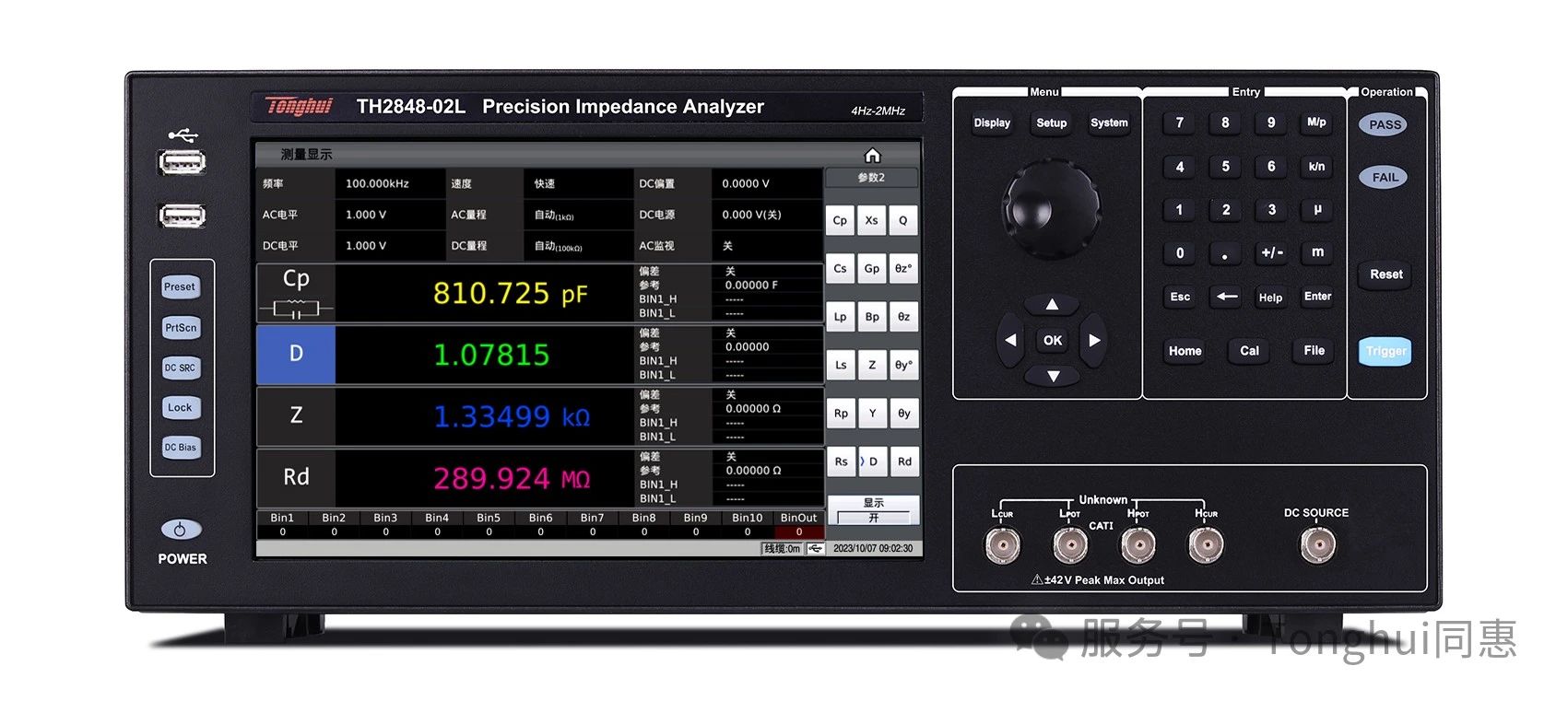

2、中階：TH2848系列精密阻抗分析儀
此系列是同惠電子采用了當前國際先進的自動平衡電橋原理及新一代測量控制技術研發成功的新一代精密阻抗分析儀，頻率從4Hz-2MHz/5MHz/10MHz，標配了壓電導納圓、介電常數測試功能，讓阻抗分析功能得以進一步提升。

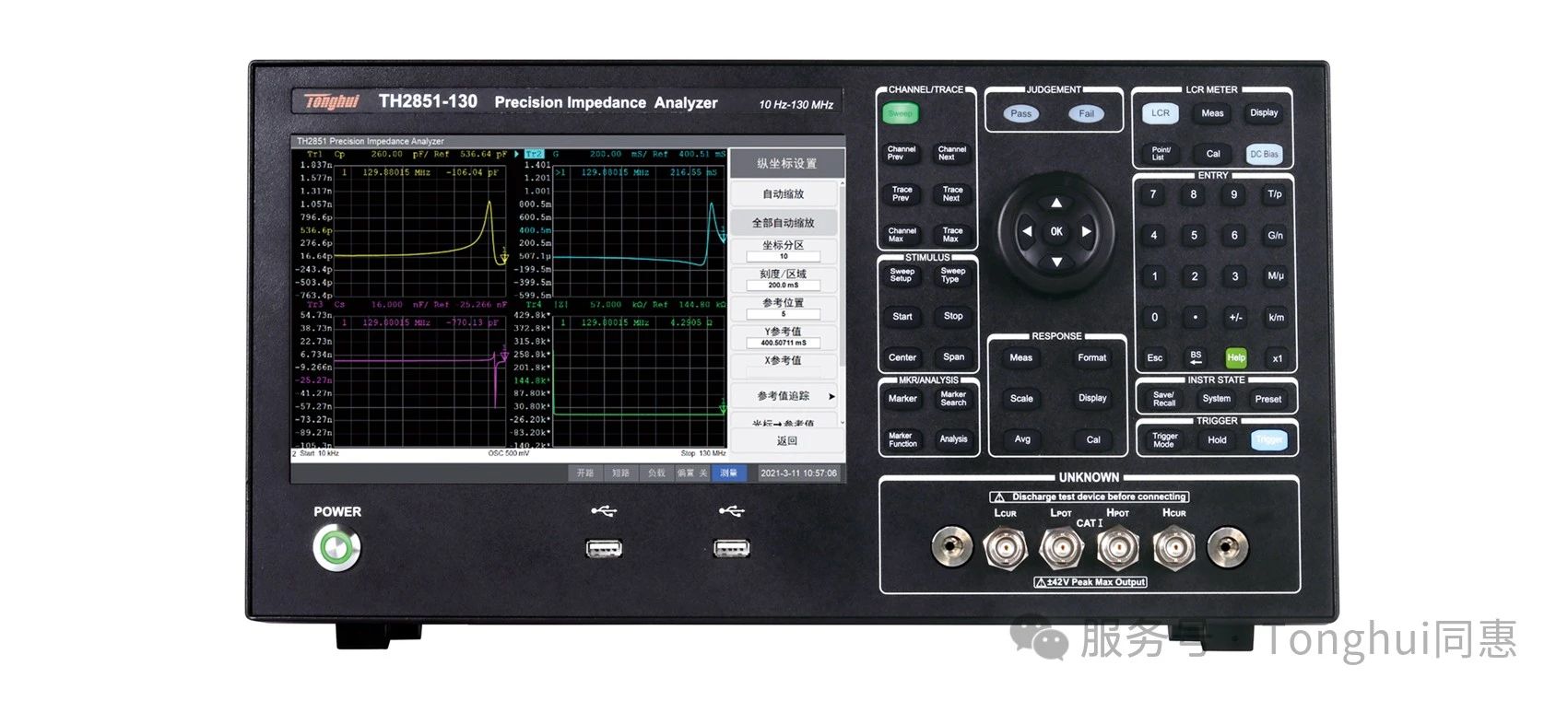

3、高階：TH2851系列精密阻抗分析儀
此系列基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。10.1英寸電容式觸摸屏，測試頻率：10Hz-130MHz， 基本阻抗精度：0.08%，典型值≤±0.045%，最快達2.5ms的測試速度。
“攜手同心，惠及未來”，從1994年開始，同惠電子一直致力于電子測量儀器的技術與產品研發，尤其在精密阻抗測量領域具有近三十年的測試?yán)碚撆c實踐，始終堅持30年如一日，全心全意做產品，從品質入手，潛心研發電子測量儀器，聽取大家的反饋，不斷改進。精準測試，我們是認真的！
