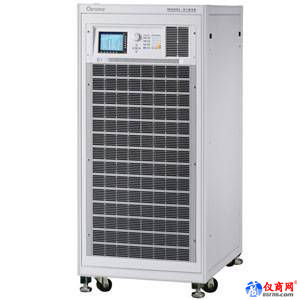

Chroma中茂電子推出大功率的電網模擬電源Chroma 61800系列，已被廣泛用于太陽能逆變器、功率控制器(PCS)或是充電樁的測試應用，而近期越來越多工程師投入微電網及儲能系統的應用研究，Chroma 61800系列電壓輸出不僅可模擬世界各地區的頻率及電壓形式，也可模擬異常電壓瞬間遽升或驟降，及諧波/間諧波成分的異常狀況，其電壓及電流可操作于四象限，及回灌能量可回收到電網的功能，更是受到使用者青睞。但這類交流電網的測試，也需要能模擬各種狀況的負載，應付多變及動態的系統負荷，這樣的測試設備，在市場上卻很少可供選擇。

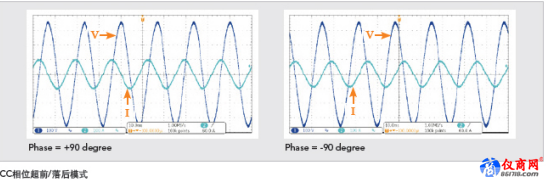

傳統交流電子負載，會使用電阻等零件搭配繼電器的切換來變動負載，或是用可程控耗能式半導體儀器，因?yàn)槭潜粍?dòng)式的線路架構，只能操作在正電壓&正電流或負電壓&負電流的一及三象限，主要是模擬電阻性及整流性負載，而61800系列因采用主動式有源線路， 可進行四象限的負載操作，例如模擬電流相位超前的電容性負載，或是電流相位落后的電感性負載，其波形可參考下圖，甚至當電壓與電流相位差超過90度時，可超過交流負載吸收功率的功能，轉成回灌能量的角色，可在實驗室應用為可程控逆變器，進行電網穩定度的相關測試。

Chroma 61800系列交流負載功能，可應用到傳統交流電源的拉載測試，例如UPS或發電機或是針對電動汽車的雙向轉換器的V2L或V2H應用進行測試，模擬各類家庭電器的不同負載的影響，可針對太陽能逆變器的相位補償功能，故意在電網上設定虛功負載，來測試此功能的效果；另外，可程式控制，可在微網模擬實驗室做動態負載變化，測試電網穩定度及控制管理成效，也避免傳統用繼電器切換負載的跳電弧及壽命問題。

Chroma中茂電子用DSP數位控制的方式，將原是交流電壓源的61800系列電網模擬電源，新增此選配的交流負載功能，讓使用者能有更多應用的使用彈性，尤其適合學術研究或開發驗證部門。

主要特色：

-功率規格

-61830 : 30kVA

-61845 : 45kVA

-61860 : 60kVA

-(具備並聯功能，最大可達300kVA)

-電壓規格 : 0~300V, 400V (選配)

-頻率 : DC, 30Hz~100Hz

-可選擇單相或三相交流輸出

-能源回收功能，可提供100%額定電流回收能力

-符合PV inverter、Smart Grid及EV相關產品測試應用

-可控制電壓及頻率的變動速率

-可設定電壓和電流的輸出限制

-可設定電壓波形0~360度開關機角度

-輸出電壓變化的同步TTL信號

-LIST、STEP、PULSE模式做測試電源擾動(PLD)模擬

-電壓瞬斷瞬變模擬(符合LVRT低電壓穿越測試)

-諧波和間諧波的失真波形合成

-參數量測功能包括個階電流諧波成份

-可程式化類比介面

-數位介面 : GPIB、RS-232、USB、乙太網路

-并聯模式只支援三相輸出

-能源回收式交流負載功能 (選配)

-120kVA 800VLN 串聯高壓功能 (選配)
