本振是各類電子設備的“心臟”，對電子設備的性能起著決定作用。在業界通常用信號源分析儀來測量設備“心臟”性能，中電儀器4月首發Ceyear思儀新品-4141系列信號源分析儀，可實現頻率10MHz~40GHz、功率-20dBm~+20dBm內的相位噪聲、幅度噪聲、基帶噪聲、頻譜、頻率功率、瞬態等多種測量功能。4141系列信號源分析儀采用雙通道互相關技術，具備優異的相位噪聲、幅度噪聲和基帶噪聲測量靈敏度，是本振等各類信號源設計、生產及維護的好幫手。

Ceyear 4141系列信號源分析儀

優異的噪聲測量功能

最新發布的4141系列信號源分析儀采用正交鎖相技術將相位噪聲與幅度噪聲進行分離，避免了頻譜儀法測量相位噪聲無法剝離幅度噪聲的缺點，可以準確測量相位噪聲。同時采用雙通道互相關技術提高了測量靈敏度，還具有寬帶測量模式，可以準確測量漂移信號（VCO等）的相位噪聲。

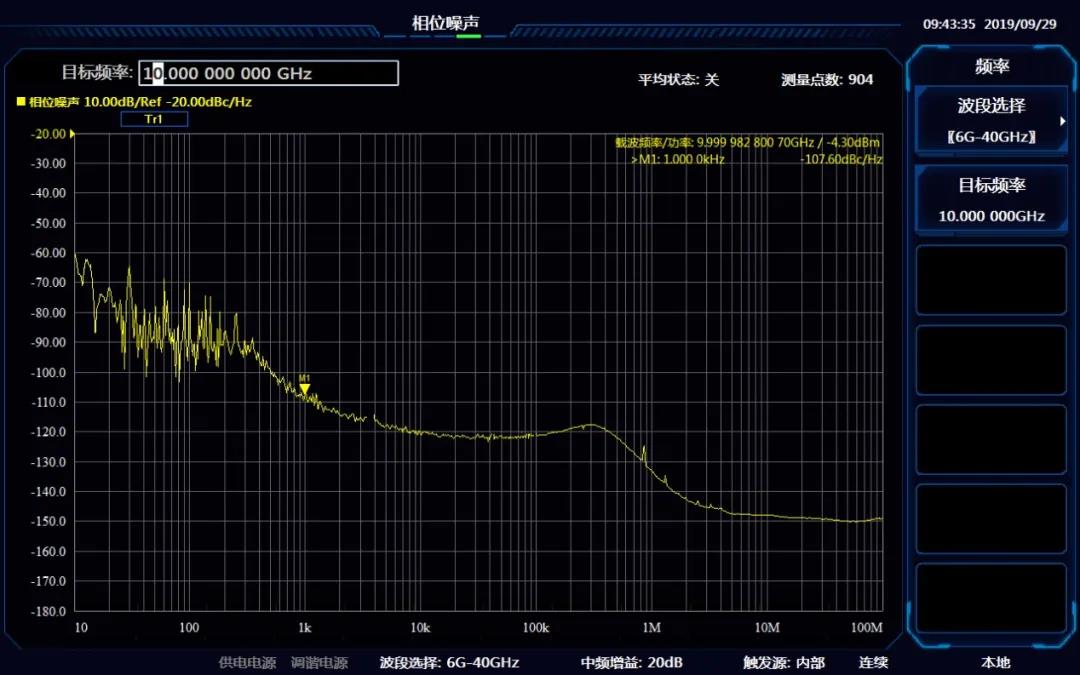

相位噪聲測量（標準模式）

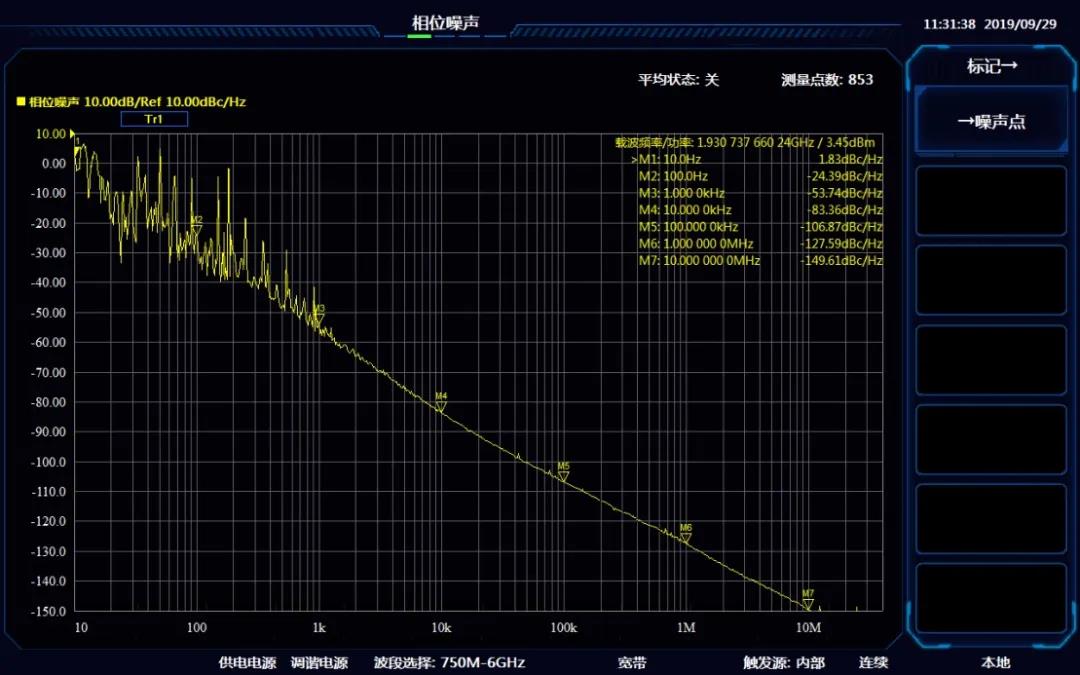

相位噪聲測量（寬帶模式）

在一定工作條件下相位噪聲與幅度噪聲會相互轉化，獨立測量這兩種噪聲十分必要，4141系列信號源分析儀采用數字檢波技術將幅度噪聲提取出來進行測量，工程師可以通過對鏈路各節點的幅度噪聲和相位噪聲進行對比分析，從而定位問題，優化設計。

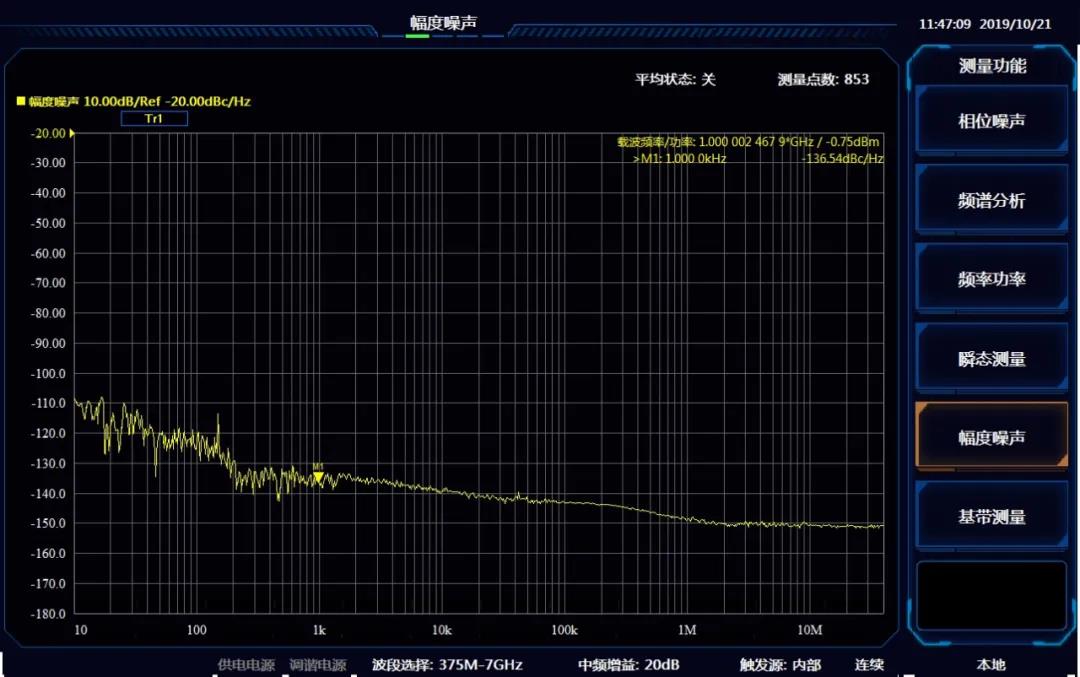

幅度噪聲測量

電源噪聲會調制到輸出信號中，產生雜散信號并抬升噪底，對于低噪聲設計來說是一個巨大的挑戰，針對此類噪聲，4141系列信號源分析儀可以從容表征設備各路電源的基帶噪聲，有助于設計者對電源及電路優化做出正確判斷。

基帶噪聲測量

瞬態測量功能，在調制域解析信號特征

本振鎖相時間是關系電子系統效能的關鍵指標，4141系列信號源分析儀采用實時瞬態參數解調技術，可對本振鎖相和頻率切換過程進行監測。寬帶模式可以測量信號頻率相對于時間的變化規律；窄帶模式可以測量功率、頻率、相位相對于時間的變化規律。

瞬態測量

具有兩路低噪聲電源輸出，準確刻畫VCO器件特性

4141系列信號源分析儀可以輸出兩路超低噪聲直流電源，一路作為供電電源，一路作為調諧電源，用來測量VCO器件特性。它支持電壓掃描輸出，可以給出VCO器件輸出信號頻率、功率及調諧靈敏度隨調諧電壓的變化曲線。

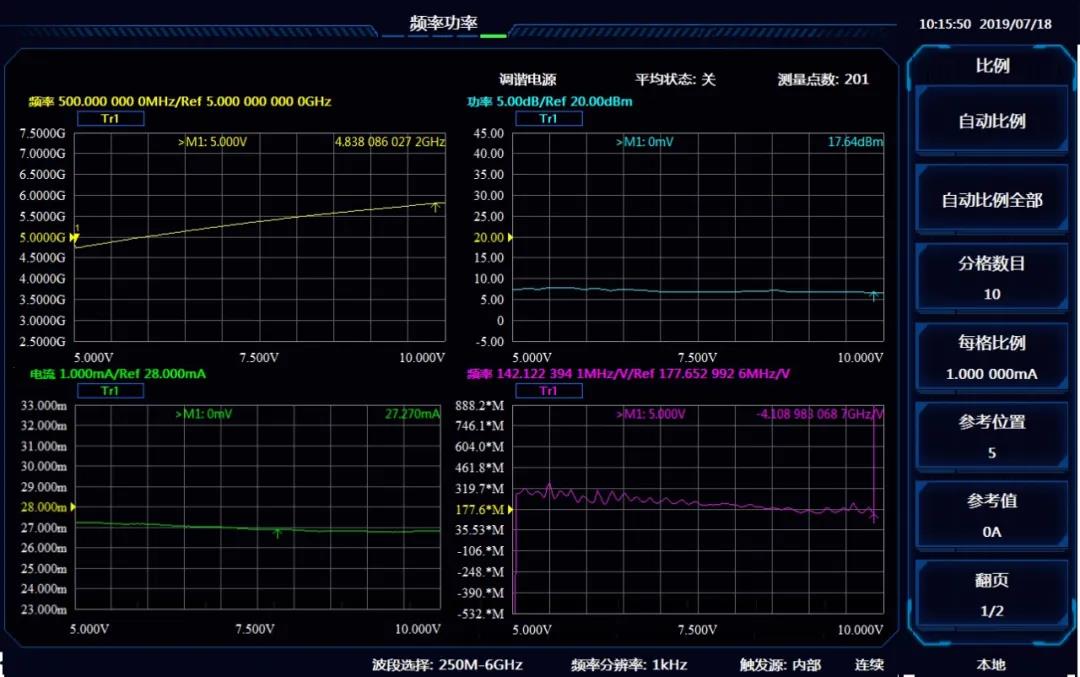

VCO 特性測量
