近日，通過推出NRP90T與NRP90TN兩款熱電功率傳感器產品，羅德與施瓦茨成為首家支持新穎堅固的1.35毫米同軸連接器的儀器儀表廠商。該連接器最高可至90GHz并且將包含在IEEE與IEC相關標準的下一版本中。自2017年開始至今，羅德與施瓦茨始終是1.35毫米E波段連接器開發項目的合作伙伴。

微波信號傳輸方面的一個專家組發起了這個聯合項目，開發應用于E波段優化的同軸連接器。新興應用尤其是76GHz至81GHz的汽車?yán)走_(dá)，頻率高達71GHz的WiGig擴展IEEE 802.11ay，突顯了對新型堅固的同軸連接器的需求，該連接器適用于高達90GHz的工業應用。該小組由德國國家計量院、德國聯邦物理技術研究院、羅德與施瓦茨公司、羅森伯格高頻技術公司 及 SPINNER 公司組成。

結果就是1.35毫米E波段連接器，具有精密的公制細螺紋，可靠的插針間隙和集成的用于可選推拉鎖定功能的凹槽。該設計已在2019年被精密同軸連接器標準IEEE 287-2007的下一版本認可，也被IEC認可，IEC將其發布代碼定為IEC 61169-65。

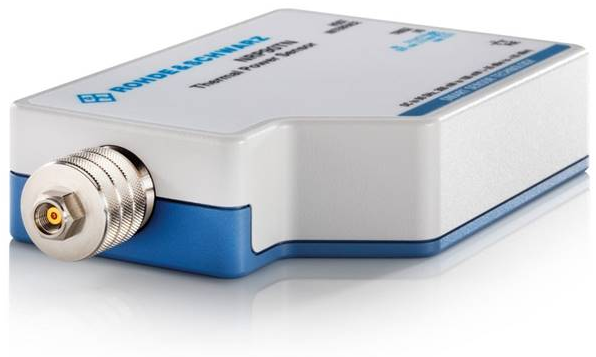

現在，羅德與施瓦茨公司首次在測試與測量?jī)x表中使用E波段連接器。 最高頻率可至90 GHz的R&S NRP90T和R&S NRP90TN，是熱電功率傳感器系列的最新產品。 與該系列的其他產品一樣，新型號具有可用于熱電功率測量的最高精度和最快測量速度。R&S NRPxxT功率傳感器手動測試時可連接至PC，并可選定羅德與施瓦茨儀表或R&S NRX功率計主機。 R&S NRPxxTN熱電功率傳感器也可以通過LAN進行遠程操作。

E波段連接器填補了1.85 毫米連接器（V波段連接器）和1.00 毫米連接器（W波段連接器）之間的產品空白。 30年前推出的V波段連接器對于工業應用相當可靠，但其工作頻率最高僅限70 GHz。 另一方面，W波段連接器支持最高110 GHz的工作頻率，但在組裝過程中要求具有良好的機械精度，并且在使用中經常松動。

1.35毫米E波段連接器工作組的全部四個合作伙伴都對進展感到高興，羅德與施瓦茨射頻與微波功率計開發主管Daniel Blaschke說到：“功率傳感器通常是客戶要求支持新連接器類型的首批測試與測量?jī)x表。得益于這種卓有成效的合作關系，我們很高興成為首家推出配備新型E波段連接器儀表的廠商?！盨PINNER集團射頻研發負責人Hans-Ulrich Nickel博士表示：“我們啟動了1.35毫米項目，以期得到高達90 GHz的高可靠性并且可應用于未來的接頭解決方案?？吹轿覀兊?.35毫米產品被迅速采用，我很高興。” 羅森伯格測試與測量執行副總裁Hauke Schütt補充到：“新型1.35毫米連接器在70至90 GHz范圍內引起了很多關注。我們很高興能夠提供應用廣泛的解決方案?！?德國聯邦物理技術研究院高頻基本量工作組負責人Karsten Kuhlmann博士說到：“國際標準化和國家標準的可追溯性是成功引入新的射頻連接器系統的關鍵因素?！?
