今日，ETCR銥泰科技推出一款新品：ETCR3000+數字式接地電阻測試儀，這是專為現場測量接地電阻、接地電流、接地電壓而精心設計制造的，采用數字及微處理技術，精密3線法或簡易2線法測量接地電阻，儀表配有電流鉗可測試接地線的漏電流，檢測接地線故障。儀表具有獨特的線阻校驗功能、抗干擾能力，儀表全量程自動換擋，操作更簡易。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。

這款儀表由主機、電流鉗、測試線等組成。具有自動存儲1000組數據，具有歷史數據讀取、查閱等功能，具有自動關機功能。

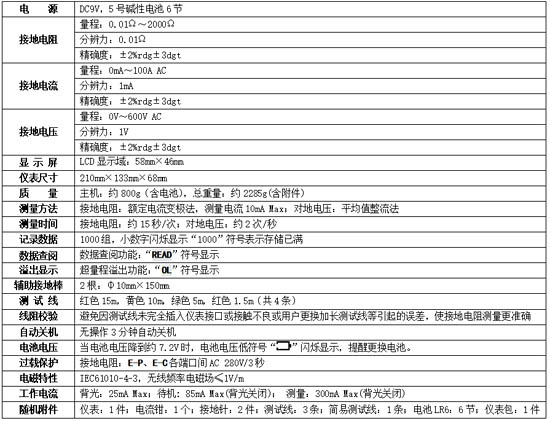

1、技術規格

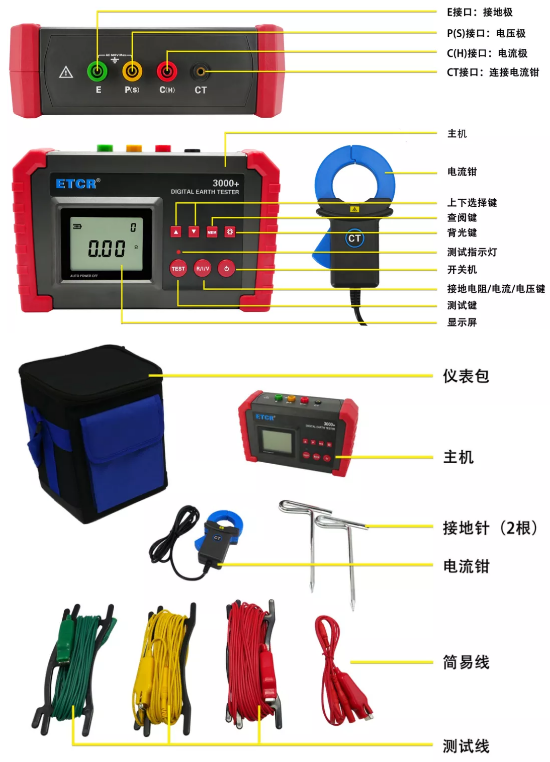

2、產品展示

3、操作方法

線阻校驗

為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未完全插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于“20Ω”檔的低值電阻測量更加精確。

連接好測試線與儀表后，將所有測試線的另一端短接，如上圖，測量出線阻大小,之后每次測量減去當前線阻值。

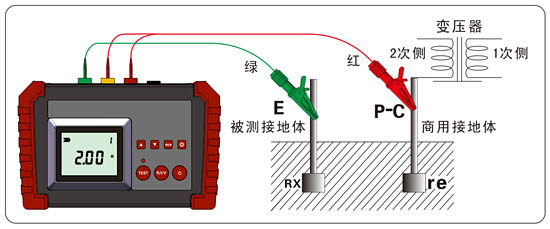

簡易法測量接地電阻（2線法）

此方法是不使用輔助接地棒的簡易測量法，利用現有的接地電阻值最小的接地極作為輔助接地極，使用2條簡易測試線連接(即其中C、P接口短接)?？梢岳媒饘偎?、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C、P，測量時注意去除所選金屬輔助接地體連接點的氧化層。

接地電阻簡易測試接線如上圖，其他操作同精密測量。

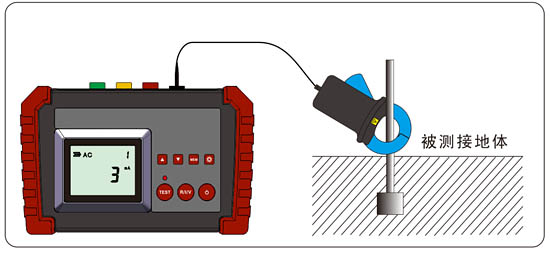

接地電流測量

儀器開機后，切換到電流量試模式。如上圖可進行接地電流測量（接地系統漏電流），以鉗口閉合時數值為準。電流測量時，E、P、C端口不能接線。

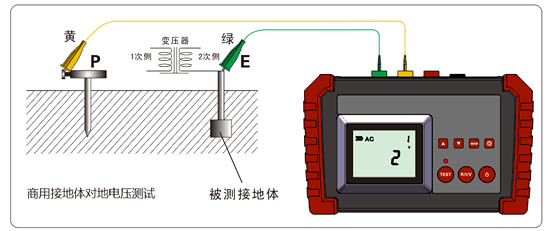

接地電壓測量

儀器開機,切換到電壓測試模式,輔助接地棒、測試線都連接好后，顯示對地電壓值，被測對地電壓不能超過600V。

一般情況下，測量接地電壓，只連接P、E接口的對應測試線即可。
