6935系列微波本振源模塊是中電科思儀科技股份有限公司推出的系列化信號發生模塊，現有型號包括6935AB、6935B、6935DD、6935DE。該系列模塊具有寬頻段、高精度、低噪聲、高集成等優點，支持SPI、PXI/PXIe、USB、LAN等通信接口，并能夠提供參考信號的輸入、輸出功能，可以產生優質的本振信號，適用于航空、航天、雷達、通信、自動測試、導航等眾多領域。

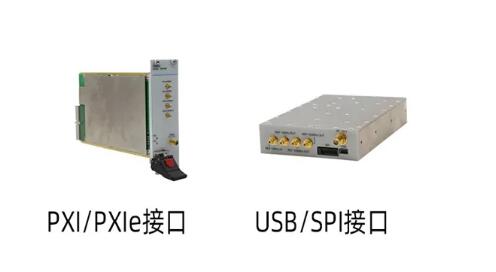

圖1 6935系列高性能微波本振源模塊

1、性能優異

6935系列微波本振源模塊采用多環鎖相的頻率合成技術，實現了寬頻段信號輸出，相位噪聲優良，頻率切換時間短，非諧波雜散低。不同型號的微波本振源技術指標如表1所示。

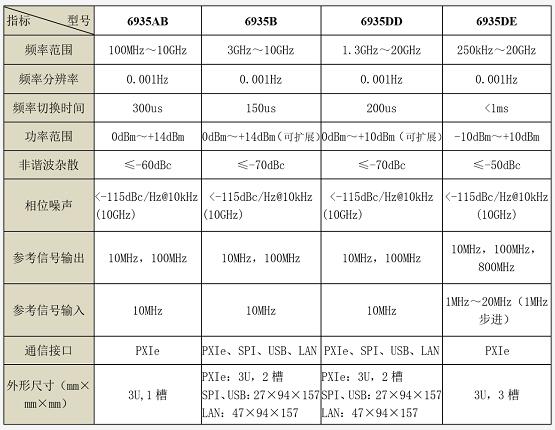

表1  6935系列微波本振源模塊技術指標

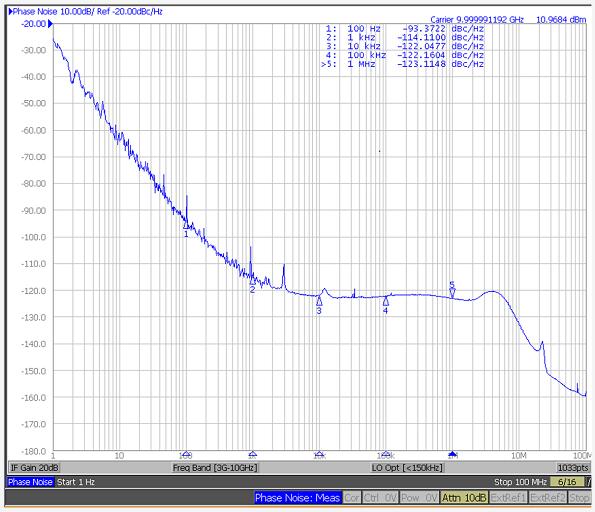

10GHz相位噪聲測試曲線如圖2所示。

圖2 相位噪聲測試曲線

2、操作簡潔

6935系列微波本振源模塊提供了方便簡潔的操作界面，實時顯示設置的頻率和功率，并對模塊溫度進行定時監測。同時對信號的鎖定狀態、內外參考狀態自動檢測反饋，另外還具有步進掃描、列表掃描等功能。

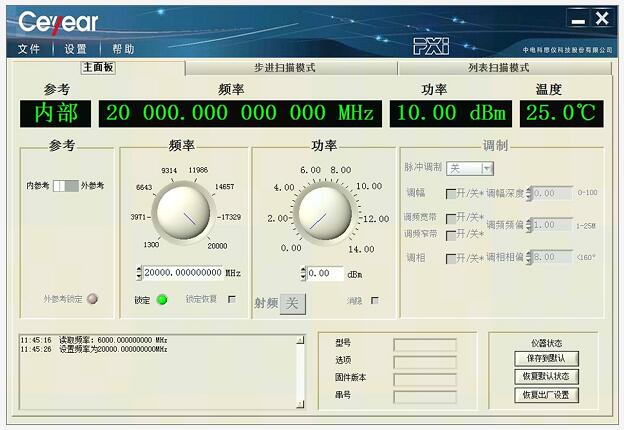

圖3 操作界面

3、應用實例

(1)為矢量信號分析模塊提供本振信號

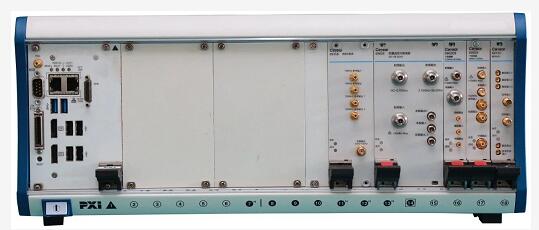

圖4 PXI總線矢量信號分析儀

(2)構建多通道信號發生裝置

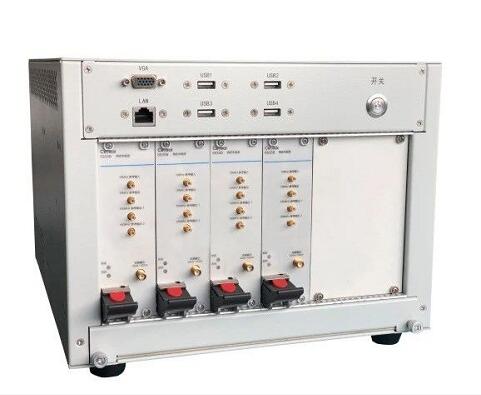

圖5 多通道信號發生裝置
