接下來考慮FET的柵極電容，因?yàn)樗鼤?huì)與偏置電阻一起形成一個低通濾波器。擊穿電壓較高的FET往往具有較高的柵極電容，而且偏置電阻往往為100 kΩ，因此不需要多少柵極電容就能顯著降低電路的速度。從制造商的數據手冊中獲得柵極電容值，計算RTOP和RBOT并聯組合所形成的極點頻率。

偏置網絡的頻率響應必須始終快于輸入和輸出信號，否則放大器的輸出可能超出其自身的電源范圍。暫時偏離到放大器電源軌之外會有損壞輸入的風險，而暫時飽和或壓擺受限會有造成輸出失真的風險。任何一種狀況都可能導致負反饋暫時丟失和不可預測的瞬態行為，甚至可能因?yàn)槟承┻\(yùn)算放大器架構中的相位反轉而閂鎖。

性能

直流線性度

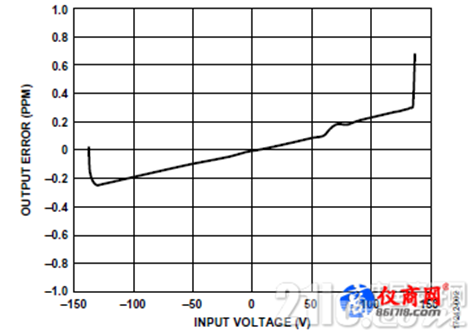

圖2顯示了增益誤差與輸入電壓的關系(直流線性度)，增益為20，電源為±140 V。



圖2.增益誤差與輸入電壓的關系

壓擺率

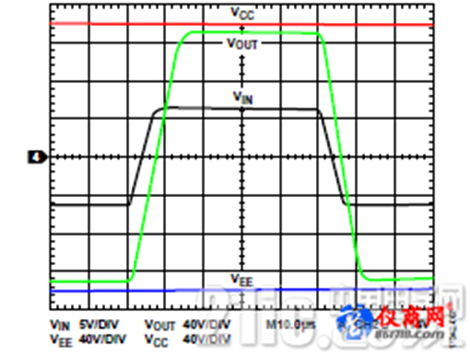

圖3顯示了壓擺率曲線，增益為20，電源為±140 V，測量值為20.22 V/μs。


圖3.壓擺率

實現更高速度的權衡

功耗

如前所述，工作電壓較高時，F(xiàn)ET的擊穿電壓(和相關的柵極電容)以及電阻值也必須較高。較高的電阻和電容值都會造成帶寬降低，唯一可用的調整因素是電阻值。降低電阻值會提高帶寬，但代價是功耗增加。空間低阻值、高功率的電阻尺寸較大，需占用較多電路板空間。以電容的形式在RBOT上增加一些引線補償可以改善電路的頻率響應。此電容與RBOT和RTOP電阻形成一個零點，抵消FET柵極電容所形成的極點。極點和零點相消，因此可以選擇更高阻值的電阻，從而降低直流功耗。

結論

在需要較高電壓但使用典型高壓運算放大器不經濟的應用中，常常會讓常規運算放大器自舉。自舉有其優點和缺點。還有一個選擇，ADHV4702-1提供一種高達220 V的精密高性能解決方案，無需自舉。但是，當信號范圍要求超過220 V時，該器件可以自舉以處理超過標稱信號范圍兩倍以上的電壓，同時提供比自舉低壓放大器更高的性能。

參考文獻

Grayson King和Tim Watkins?！巴ㄟ^(guò)運算放大器自舉產生寬電壓擺幅”，EDN雜志，1999年5月13日。維基百科，“自舉”，2018年9月1日。
