本文主要詳解基于單片機的智能安防報警系統設計方案，我們以基于STC89C52單片機設計的方案來介紹，設計提出了一個基于STC89C52單片機控制GSM的智能家用報警系統，對房屋災情進行實時監控和報警。系統使用溫度傳感器對室內溫度進行檢測并且在數碼管顯示;使用熱釋電紅外傳感器檢測屋內是否有人非法侵入，檢測數據傳入單片機，單片機對數據進行分析和處理，若有異常，進行蜂鳴報警，并控制GSM系統向主人發送信息。該智能報警系統可以根據環境變化及時做出反應，從而保證家居環境的安全。

一、系統硬件設計

1、系統總體設計

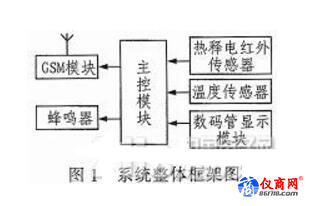

系統基于STC89C52單片機，主要的模塊有熱釋電紅外傳感模塊、溫度檢測模塊、蜂鳴器報警模塊、數碼管顯示模塊和GSM短信報警模塊。系統整體框架如圖1所示。

2、溫度檢測及顯示模塊設計

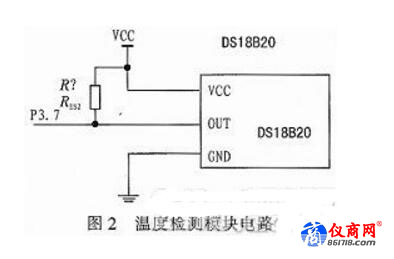

溫度檢測及顯示模塊采用數字溫度傳感器DS18B20，DS18B20數字溫度計接線方便，封裝成后可應用于多種場合，耐磨耐碰，體積小，使用方便，并且具有超強的穩定性和卓越的靈敏性。溫度檢測電路如圖2所示。

3、熱釋電紅外傳感模塊設計

熱釋電紅外傳感模塊主要用來對室內是否有人體進行檢測，主要由熱釋電紅外傳感器RE20HDB和BISS0001處理芯片構成。BISS0001是CMOS類具有獨立的高輸入阻抗運算放大器，可以與多種傳感器匹配，進行信號處理，能有效的抑制其他信號的干擾，穩定性高，調節范圍廣。

若有人進入熱釋電紅外傳感器的掃描范圍內，RE200B產生微弱的電壓變化使得芯片被觸發，經過BISS0001芯片的兩級放大后，在VO信號輸出端產生3.3 V左右的電壓;當沒有人經過時，VO端輸出0 V，輸出電壓送入單片機進行判斷和處理，從而實現了人體檢測。

4、GSM短信報警模塊設計

GSM模塊主要由TC35i、電源電路、串口電路和GSM保護電路組成。TC35i新版西門子工業GSM模塊是一個既支持英文短信又支持中文短信息的工業級GSM模塊，支持數據和語音兩種格式的SMS短信發送形式，且格式的設置都可通過AT命令來實現。TC35i短信模塊體積小、重量輕、耗能低，具有SIM應用工具包和AT命令集控制等優點。電源電路為GSM提供合適的電壓。GSM保護電路用于防止供給電壓過大。

二、系統軟件設計

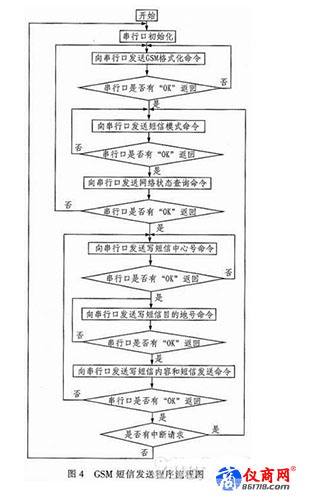

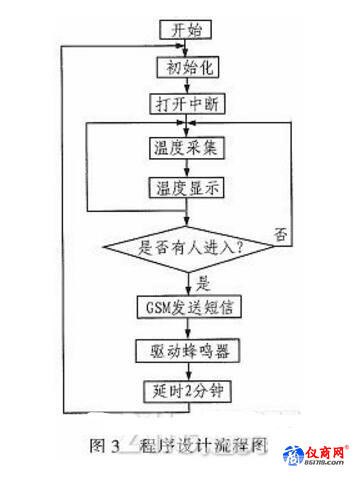

系統以C和匯編語言為編程語言。該系統通過傳感器對室內環境條件進行檢測，檢測數據傳送給單片機，由單片機對數據進行處理并采取相應措施。系統程序流程如圖3所示。系統啟動之后，首先進行初始化操作，為了能夠及時顯示溫度以及對非法入侵報警，系統采用中斷技術，使用單片機定時中斷TO，每隔500 ms中斷一次。打開中斷后，系統開始進行工作，當有人進入時，系統調用GSM短信發送程序，并進行蜂鳴器報警，為了讓報警產生效果，將報警時間延遲2分鐘。GSM發送短信程序設計的流程圖如圖4所示。

三、系統測試

系統軟硬件設計完成后，對各模塊進行測試。接通電源后，數碼管能夠正常顯示當前室內的溫度，并且隨室內溫度的改變而改變，表明溫度檢測和顯示模塊功能正常;然后，對是否能夠檢測到人體進行了測試，當有人進入熱釋紅外傳感器掃描范圍內時，系統報警并且發送短信息到指定手機，沒有人體進入時，系統不報警，表明報警和短息通知功能正常。因此，該系統的溫度檢測、顯示、報警和發送短信功能均正常。

此家用報警系統，主要以防盜和室內溫度檢測為主，防盜報警體現于發送短信報警和驅動蜂鳴器報警，室內溫度檢測主要將其顯示于數碼管。整個設計的創新點在于系統的自動化和智能化，實用性強。使用簡單實用的傳感器，融合聲、溫、電、網絡信息傳輸?shù)燃夹g，系統易于實現。此外，系統的設計思想為智能家居、智能安防等系統的開發提供參考價值。
