電流傳感器是一種傳感器的一種，它能高效快捷地檢測出電流的相關信息。隨著現代科技的飛速發展，電流傳感器的應用也變得非常的廣泛。我們都知道電流傳感器能夠檢測出電流，而對于它的檢測原理還是不清楚的。接下來，就為大家揭曉一下電流傳感器是如何檢測電流的吧！
電流傳感器檢測電流的方法

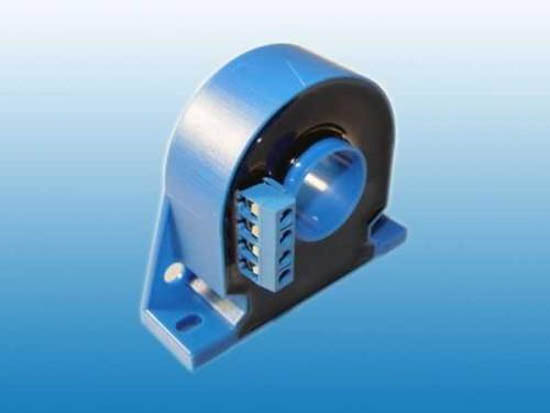

我們以霍爾電流傳感器為例,介紹常見的檢測電流方法:
1、原邊導線應放置于傳感器內孔中心，盡可能不要放偏;
2、原邊導線盡可能完全放滿傳感器內孔，不要留有空隙;
3、需要測量的電流應接近于傳感器的標準額定值IPN，不要相差太大。如條件所限，手頭僅有一個額定值很高的傳感器，而欲測量的電流值又低于額定值很多，為了提高測量精度，可以把原邊導線多繞幾圈，使之接近額定值。例如當用額定值100A的傳感器去測量10A的電流時，為提高精度可將原邊導線在傳感器的內孔中心繞十圈;
4、當欲測量的電流值為IPN/10的時，在25℃仍然可以有較高的精度。
電流傳感器分類
1、電流互感器（CT）
電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器
2、霍爾傳感器
載流子在外加磁場中運動時，軌跡發生偏移，在兩側建立起一個穩定的電勢差即霍爾電壓。uV 量級 基本上都是內部集成運算放大器處理。
3、分流器
分流器實際就是一個阻值相對 很小的電阻。當有電流通過時，產生壓降。
這種應用時，可能同時伴隨著運算放大器。
電流傳感器故障處理
在使用電流傳感器的時候，會偶爾出現故障異常的情況，這個時候我們?nèi)绻恢离娏鱾鞲衅鞴收铣鲈谀睦锏脑?，那么是可以采用一些診斷方法來找出故障原因的。
電流傳感器故障處理方法
1、基于模型診斷方法。這種診斷方法的基礎是數學建模，也就是說數學模型在電動機上的應用。其中，必須要用到觀測器。觀測器所觀測的信息與實際對電流傳感器的測量信息做一個數據對比，從而判斷故障。利用全階自適應觀測器來產生一個殘差，根據殘差和給定的閾值判斷電流傳感器故障。
2、基于信號診斷方法。這種診斷方法是通過對信號的測量、對信號特征的辨別來診斷是否發生故障。如果電流傳感器發生了故障，那么就會顯示出不同的信號特征，對其予以記錄，故障信號特征與正常系統的特征不同，那么根據之前的經驗就可以準確地把握故障的定位，對其進行辨識，從而予以解決。在沒有障礙順利運行時，各相的故障定位變量都將趨近一個固定值。而在某相電流傳感器故障后，這個值會與其他兩相顯著不同，從而定位故障。
3、基于知識的故障診斷方法。這種診斷方法的依據和基礎與前兩者略有不同，其需要實時數據與歷史數據，兩者同時具備的情況下才能去診斷。這種診斷，在實際應用中還是很廣泛的。
變頻器電流傳感器故障修復方法
1、基于狀態觀測器的容錯控制方法。這種方法就是通過對經過合理設計的觀測器的觀察與運用，捕獲到準確的電流信號，在故障發生之后，運用所觀測到的電流信息代替原本在傳遞的傳感器信號，從而達到閉環控制的效果。變頻器中，一般有兩個相電流傳感器，所以容錯控制應考慮單個相電流傳感器的情況。
2、基于坐標變換的容錯控制方法。這種方法就是通過對坐標的計算與換算，構造出丟失的電流信息，也是一種變相的數學建模方法，通過數學方法對電流信息進行判定。這種方法在實踐中具有很大的可行性，一般都會通過坐標的變換得出α、β軸電流，進一步與已經計算出的電流數值進行比較，根據電流自身特性進行判斷，從而完成故障診斷。
3、直流母線電流采樣法，這種方法是利用串聯在直流母線上的采樣電阻得到直流母線電流，然后利用逆變器的開關狀態重構三相電流。當變頻器施加非零矢量時，直流母線電某一相電流的信息。由于空間矢量脈寬調制方法是將相鄰的兩個非零電壓矢量在一個采樣周期內進行合成來得到目標電壓矢量，所以在一個開關周期內直流母線電流采樣可以得到兩相電流信息。但是這種方法，會造成較大的噪聲，這是其弊端，那么它就適用于小功率場合。
