許多產品都提供了RF連接器供您選擇，了解不同的連接器類型及其與PXI和LXI交換解決方案的相關性可以幫助您更好的選擇產品。本篇文章主要為您介紹幾種連接器及其特點和使用環境。

1、SMB連接器

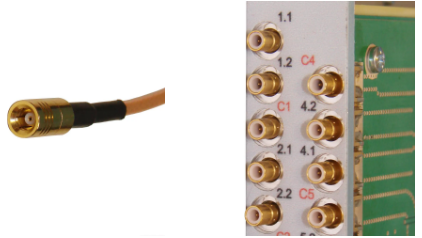

圖1、SMB連接器，左圖是母頭，右圖是工頭

這種小型連接器通常被指定為4 GHz的頻率，并且對于3GHz PXI模塊來說是一個很好的選擇，因?yàn)樗梢栽赑XI模塊的前面板上實現高連接器密度，此外它還保證了扳手的順利使用。這種連接器在實際應用是非常常用的。

由于連接器較小，因此最適合與相對較細的同軸電纜一起使用，與較大的連接器相比，在較高的工作頻率下它會增加損耗。它提供50和75歐姆阻抗。

SMB連接器的性別有時會引起混淆，因?yàn)镽F連接器的一般約定是內部觸點決定了性別，公觸點稱為插頭。對于SMB連接器，公內觸點則被稱為插座。這在進行系統配置時需要格外注意。

2、MCX連接器

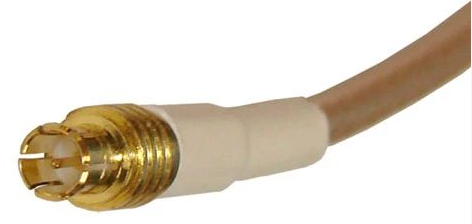

圖2、MCX連接器

該連接器的內部接口尺寸與SMB相似，但具有更好的RF性能，它的外部尺寸也更小，并指定其頻率為6GHz。它使用卡扣式接口，因此不需要扳手對其進行操作。它是除SMB連接器以外被選擇最多的產品，并受到電纜組件制造商的廣泛支持。我們最近推出的許多開關產品使用通用的PCB設計提供了SMB或MCX連接器的替代方案。它的阻抗為50和75歐姆。

3、SMA連接器

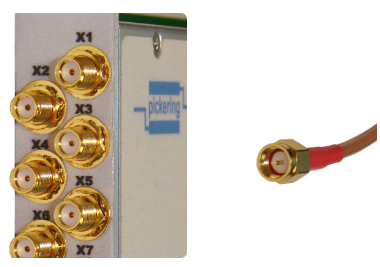

圖3、SMA連接器

SMA連接器是適用于18GHz或更高頻率的連接器。除了要求用扳手?jǐn)Q緊連接器螺母外，它在外形上還比MCX/SMB大。它與半剛性電纜配合使用效果會很好，這可以確保使用此連接器的系統具有高性能和低損耗。在使用時應使用扭矩扳手固定連接器，以獲得最佳性能并防止電纜連接不夠牢固，同時避免意外的機械損壞。阻抗為50歐姆。

4、QMA連接器

QMA連接器使用與SMA相似的接口，但使用了卡扣鎖定接口，然后才能松開槍管，然后才能釋放。偶發電纜意外松動或斷開幾乎是不可能的。該連接器可用于18 GHz的頻率，但通常建議為6 GHz。該連接器是專門為滿足電信要求，小型蜂窩系統和WiFi應用而開發的，在這些應用中，高性能的免工具連接非常重要。阻抗為50歐姆。

5、N型連接器

N型連接器在臺式儀器上很受歡迎，因?yàn)樵摻涌谟执笥謭?jiān)固，可以連接更大的低損耗電纜。但是，通常認為它太大，無法在PXI中成功部署。它提供50和75歐姆的電阻。

6、F型

這是廣播應用程序的首選連接器，已被廣泛使用。盡管經常被用于2 GHz的頻率傳輸，但該連接器更適用于1 GHz的頻率，許多F型連接器設計的傳輸線阻抗都非常差（55歐姆是很常見的），這就導致了VSWR的顯著降低。它的電阻值有75歐姆，并且只建議在沒有其他選擇的情況下使用。

7、多極射頻連接器

這種類型的連接器由Positronics，Souriau等制造。使用專用連接器并接受許多同軸連接。連接器在前面板上設置了相對大量的連接，因此它是在需要密集互連時的最優解決方案。它還允許快速連接多個同軸連接，所使用的連接器非常小，并使用壓接式端接。這種結構嚴重限制了連接帶寬—例如我們的產品40-755是2 GHz頻率設計，但是當使用多極連接器解決方案時，我們建議在VSWR升至1.5以上之前的最大可用頻率為500MHz。
