1.采樣位置

根據《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》（GB/ T 16157-1996）要求，采樣位置應優先選擇在垂直管段。應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑和距上述部件上游方向不小于3倍直徑處。對矩形煙道,其當量直徑D=2AB/(A+B),式中A、B為邊長。采樣斷面的氣流速度最好在5m/s以上。

測試現場空間位置有限，很難滿足上述要求時，可選擇比較適宜的管段采樣，但采樣斷面與彎頭等的距離至少是煙道直徑的1.5倍，并應適當增加測點的數量和采樣頻次。

對于氣態污染物，由于混合比較均勻，其采樣位置可不受上述規定限制，但應避開渦流區。

2.采樣平臺

根據《固定污染源煙氣(SO2、 NOx、顆粒物)排放連續監測技術規范》（HJ75-2017）采樣或監測平臺 長度應≥2m，寬度應≥2m或不小于采樣槍長度外延1m，周圍設置1.2m以上的安全防護欄，有牢固并符合要求的安全措施，便于日常維護(清潔光學鏡頭、檢查和調整光路準直、檢測儀器性能和更換部件等)和比對監測。)采樣或監測平臺應易于人員和監測儀器到達,當采樣平臺設置在離地面高度≥2m的位置時，應有通往平臺的斜梯(或Z字梯、旋梯)，寬度應≥0.9m;當采樣平臺設置在離地面高度≥20m的位置時，應有通往平臺的升降梯。

根據《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》（GB/ T 16157-1996）及《固定源廢氣監測技術規范》（HJ/T397-2007）要求，采樣平臺為檢測人員采樣設置，應有足夠的工作面積使工作人員安全、方便地操作。平臺面積應不小于1.5m2 ,并設有1.1m高的護欄和不低于10cm 的腳部擋板，采樣平臺的承重應不小于200kg/m,,采樣孔距平臺面約為1.2～1.3m。

3. 采樣孔

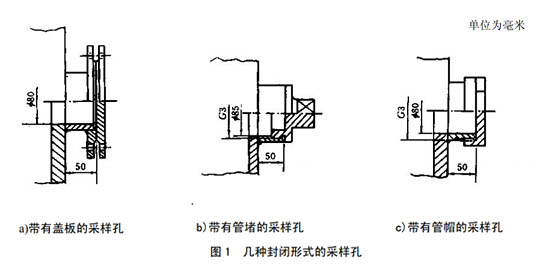

在選定的測定位置上開設采樣孔,采樣孔內徑應不小于80mm,采樣孔管長應不大于50mm。不使用時應用蓋板、管堵或管帽封閉(圖1)。當采樣孔僅用于采集氣態污染物時,其內徑應不小于40mm。

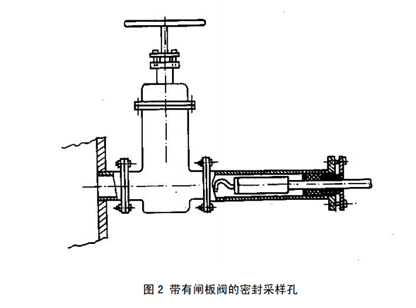

對正壓下輸送高溫或有毒氣體的煙道，應采用帶有閘板閥的密封采樣孔（圖2）。

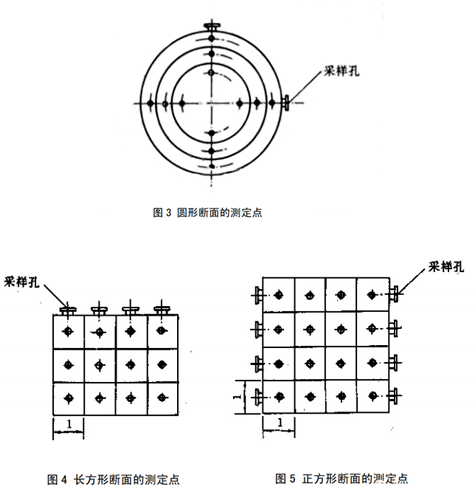

對圓形煙道，采樣孔應設在包括各測點在內的互相垂直的直徑線上（圖3）。對矩形或方形煙道，采樣孔應設在包括各測點在內的延長線上（圖4、圖5）。
